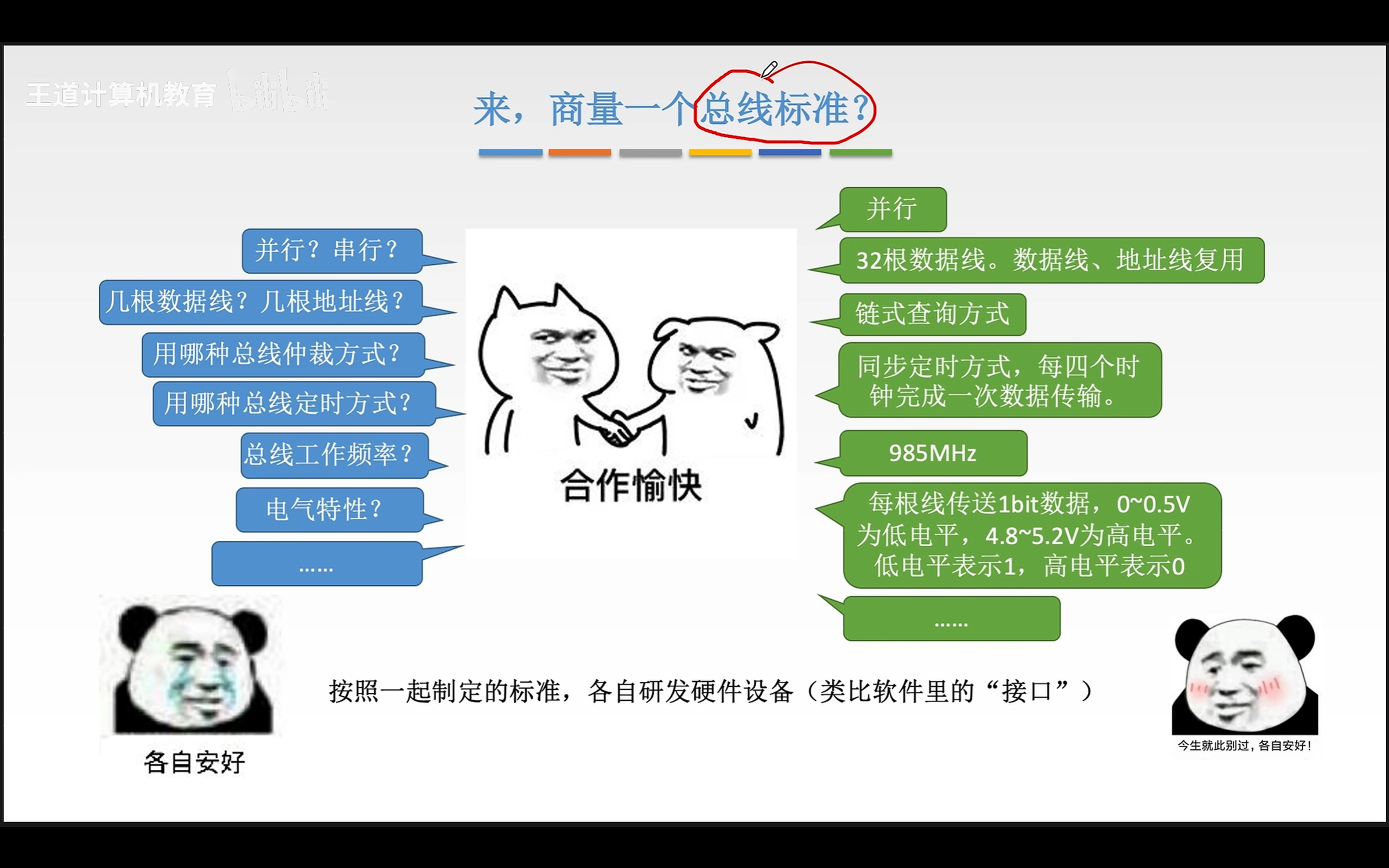

6.3 总线标准

image-20260313210552332

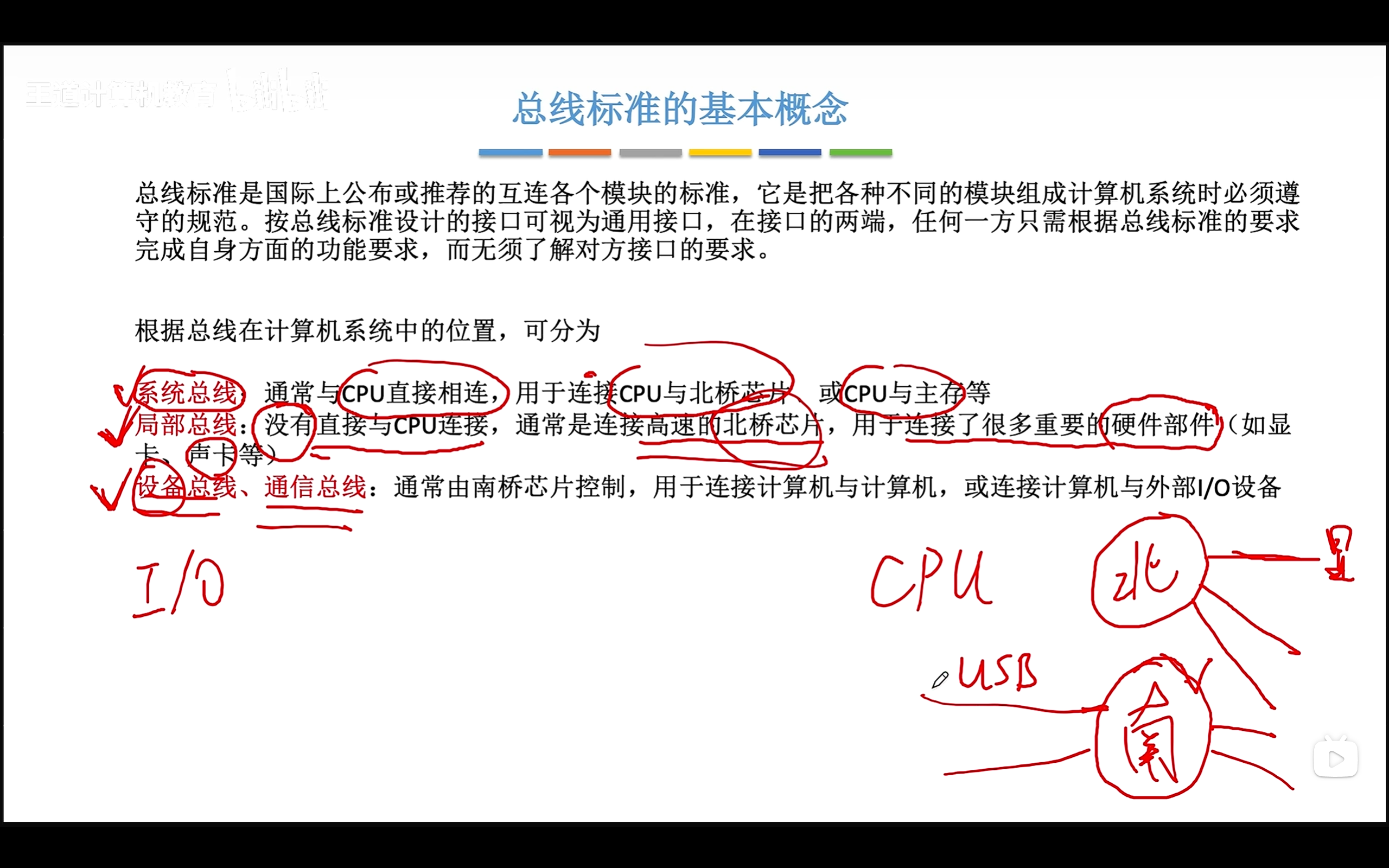

1.总线分类（根据在计算机的位置）⭐

  • 系统总线
  • 局部总线
  • 设备总线，通信总线

image-20260313210831493

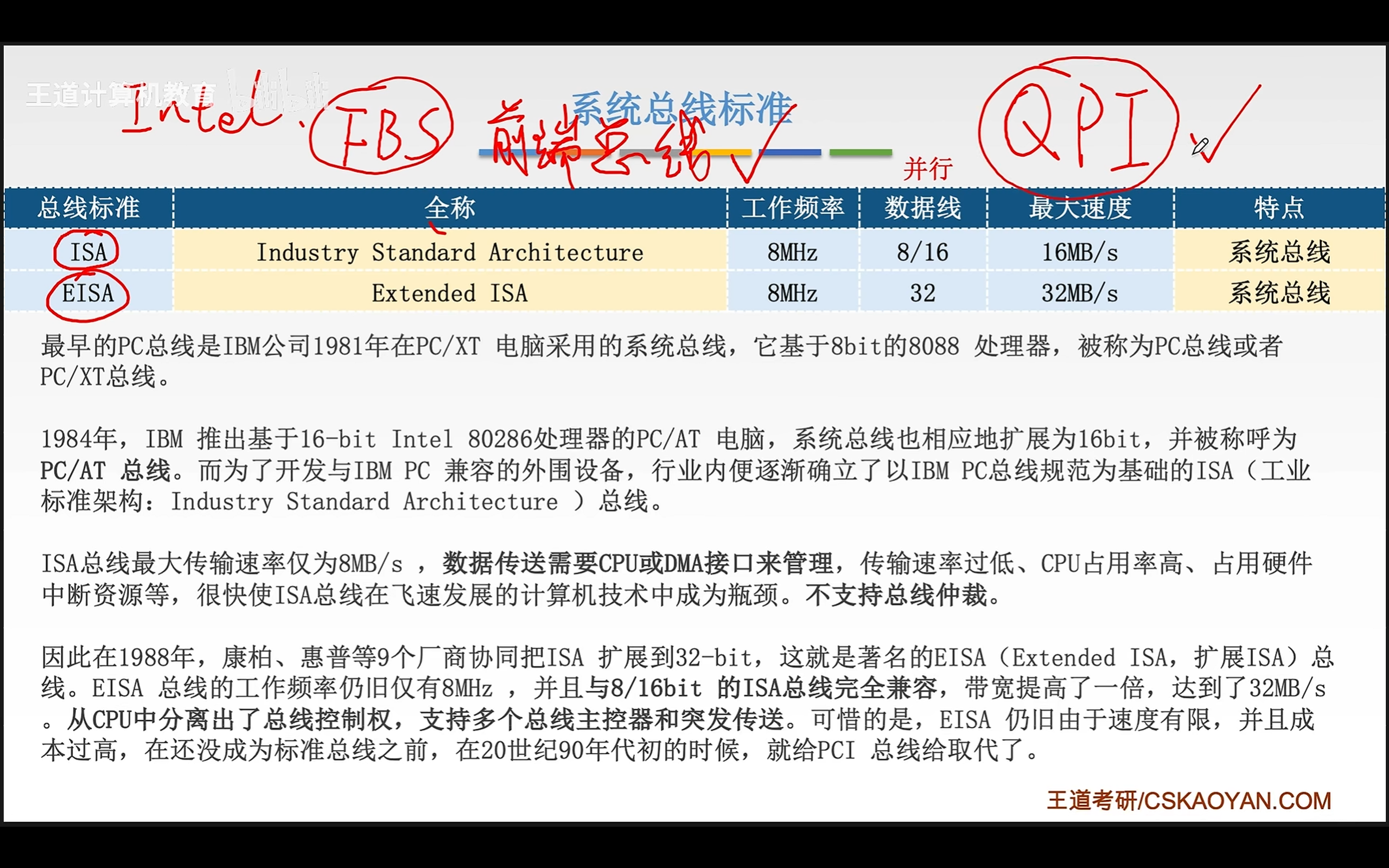

2.系统总线标准

ISA

EISA

image-20260313211302821

3.局部总线标准

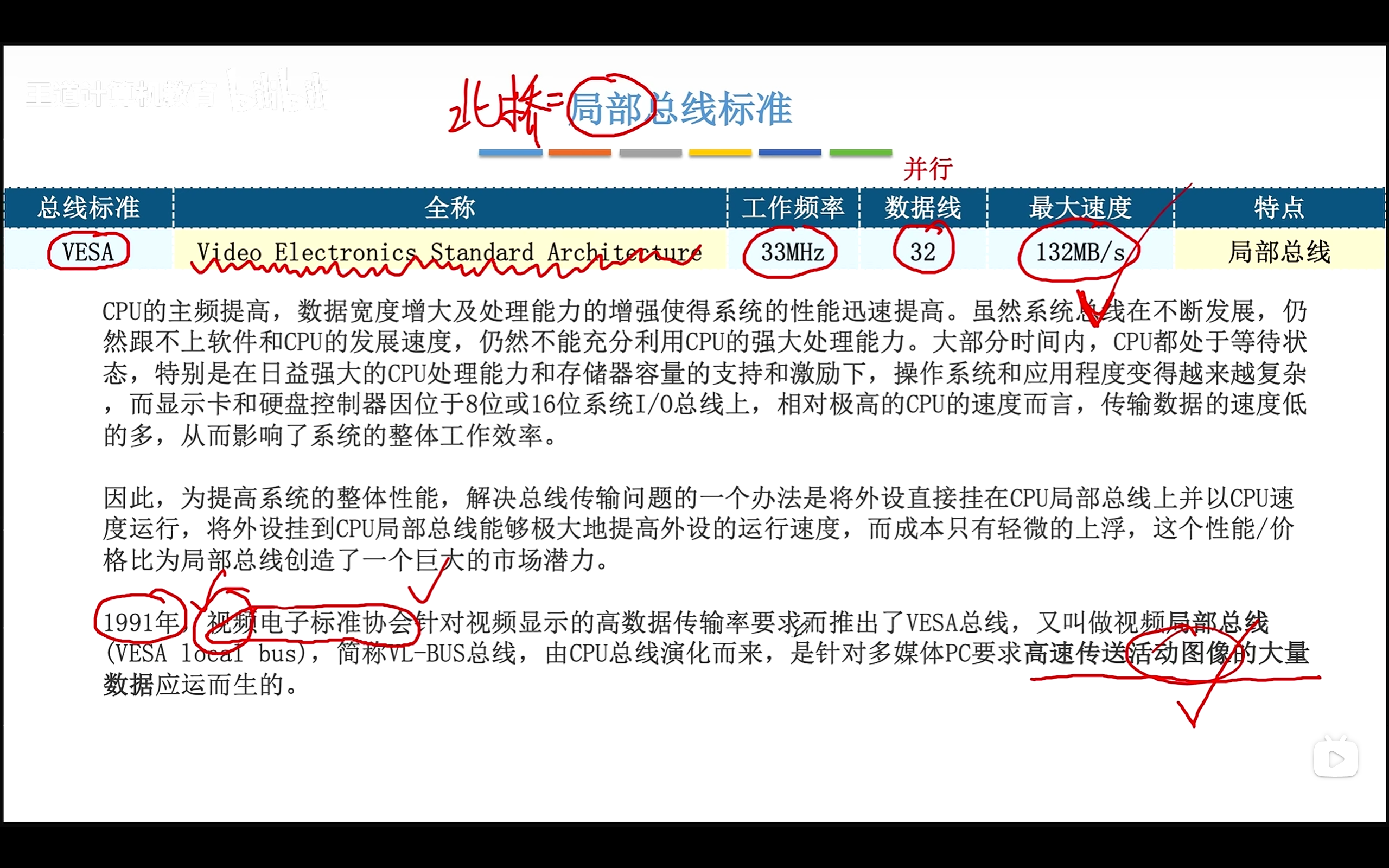

VESA

  • 工作频率受到CPU的控制，CPU频率越来越快，VESA总线的标准很难跟得上CPU的发展速度

image-20260313211540234

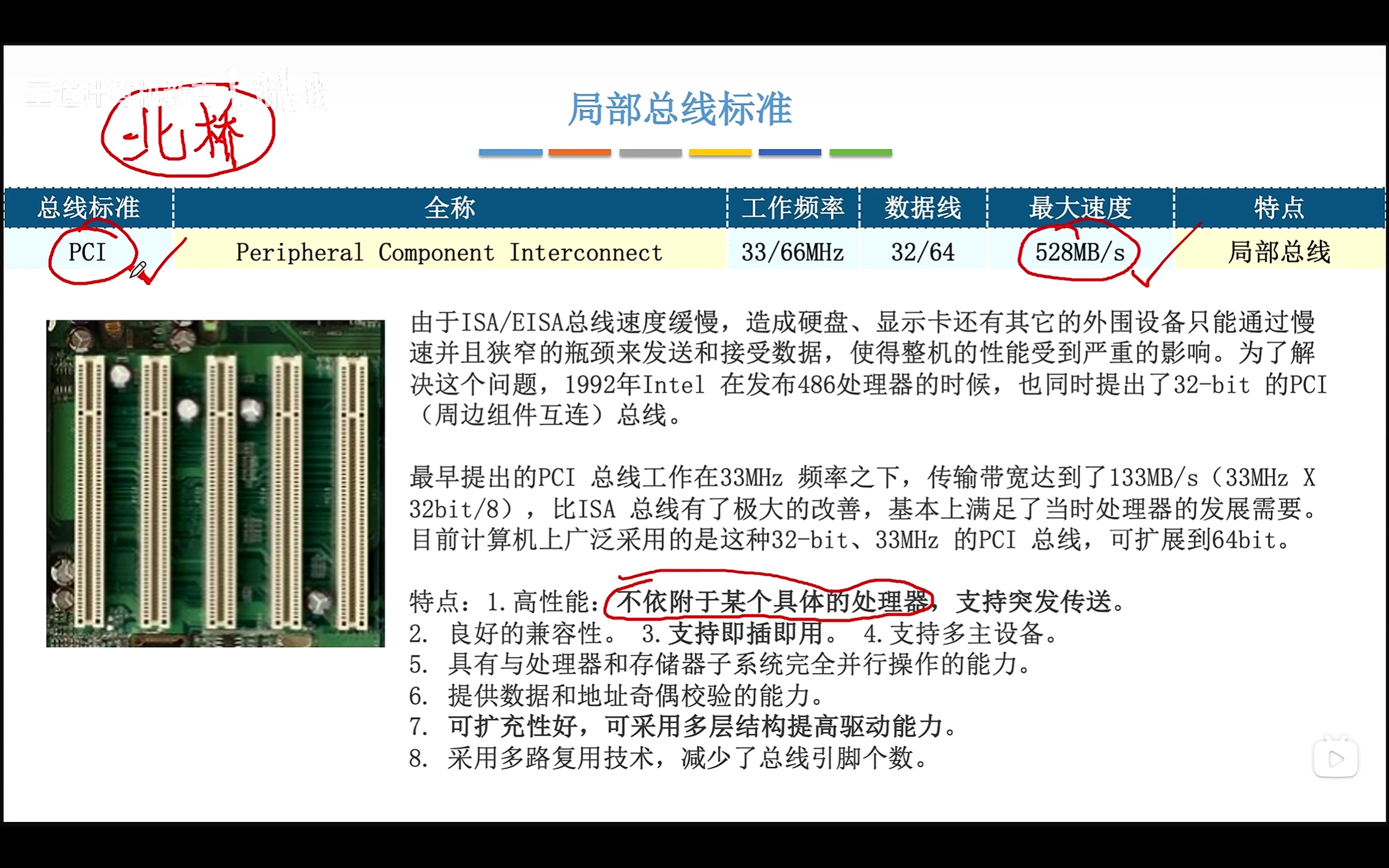

==PCI==

  • 最大特点：==不依附于某个处理器==

image-20260313211945867

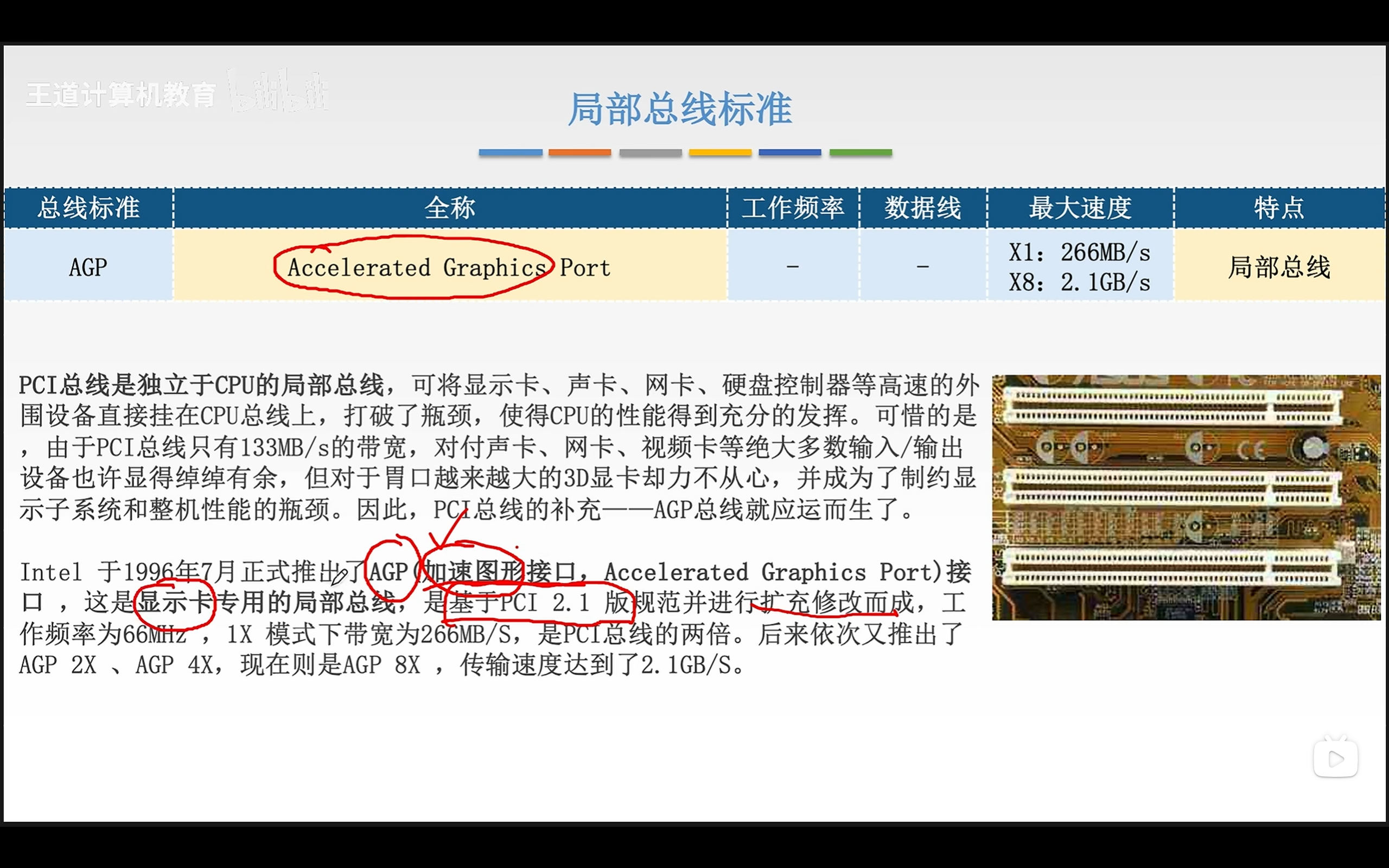

AGP

image-20260313212140981

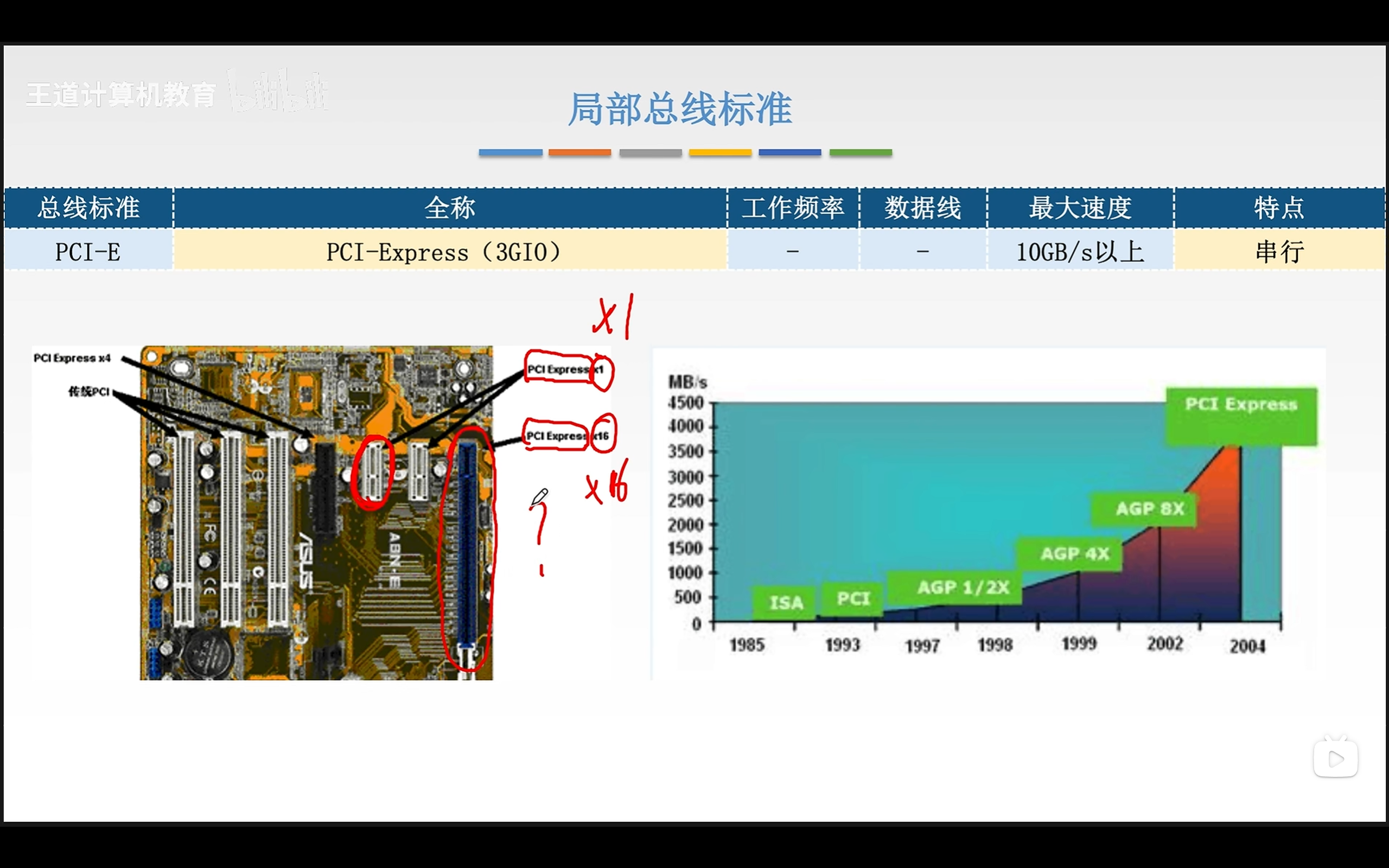

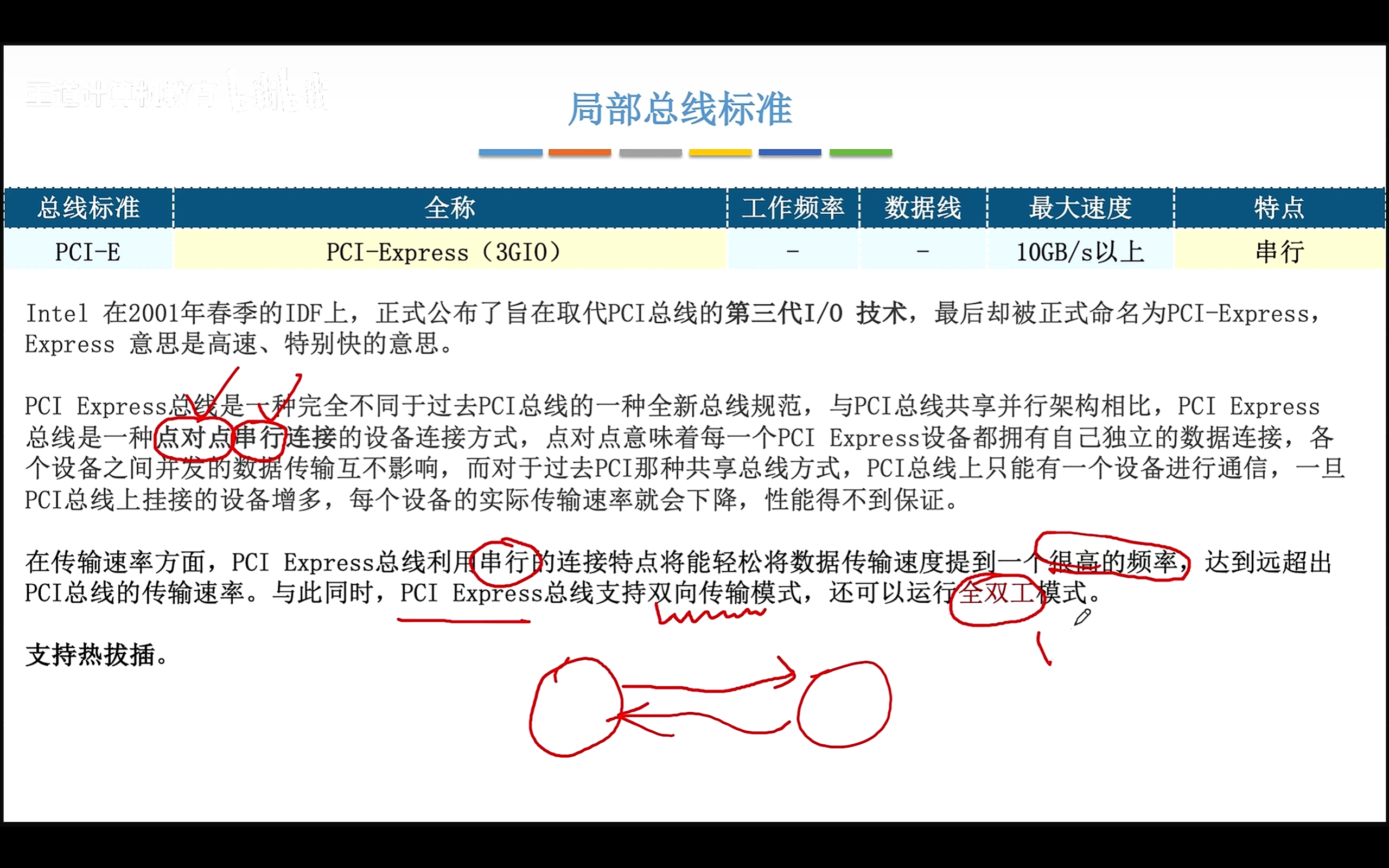

==PCI-E==

  • **最大特点是==串行传输==**。前面的总线标准都是并行传输的。（所以布线也少了）
  • **第二大特点是==点对点传输==**：每个PCI-E设备都有自己独立的数据连接。（因为布线少了）

image-20260313212733414

image-20260313212844465

4.设备总线标准

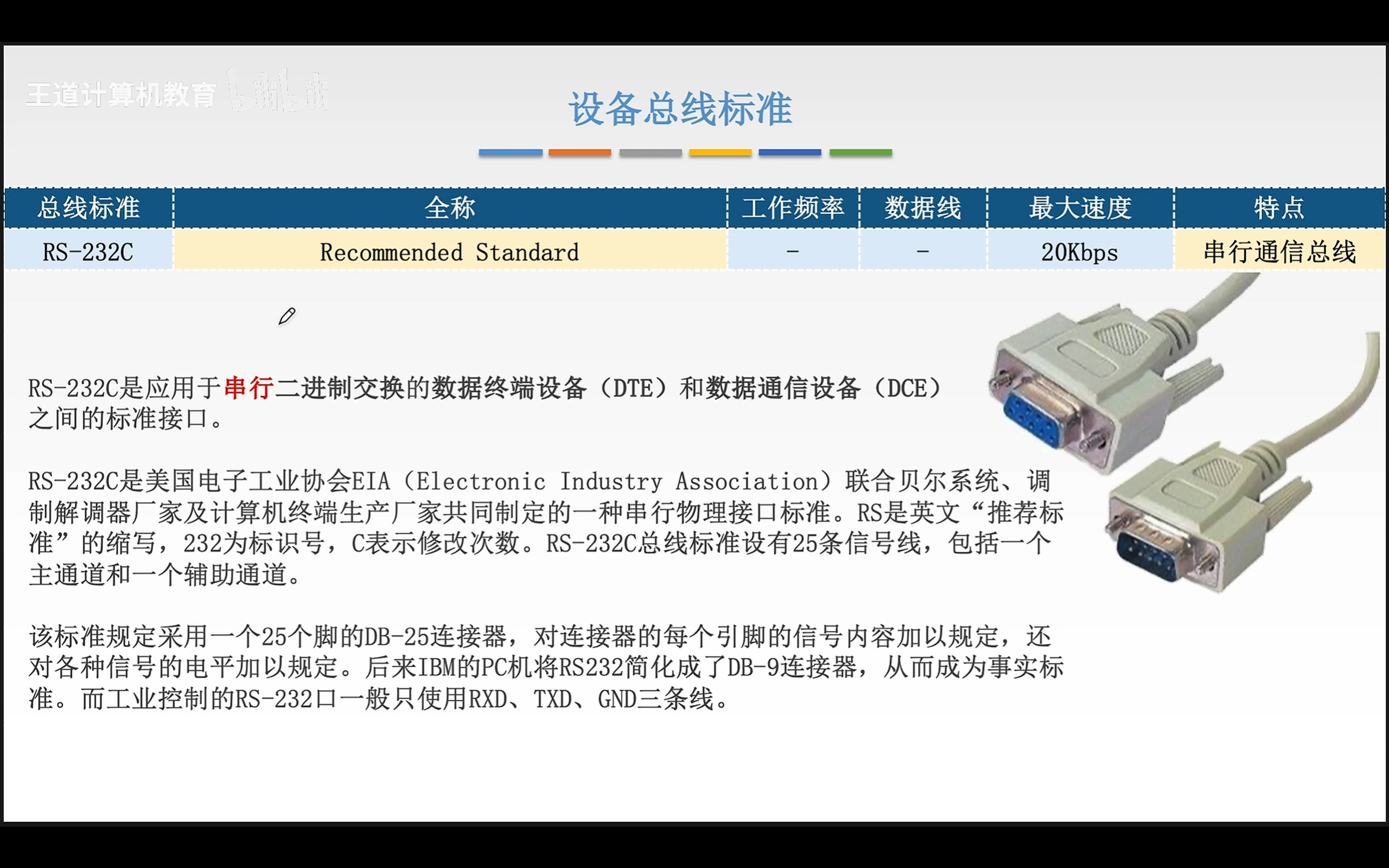

RS-232C

image-20260313213111215

SISC

image-20260313213249826

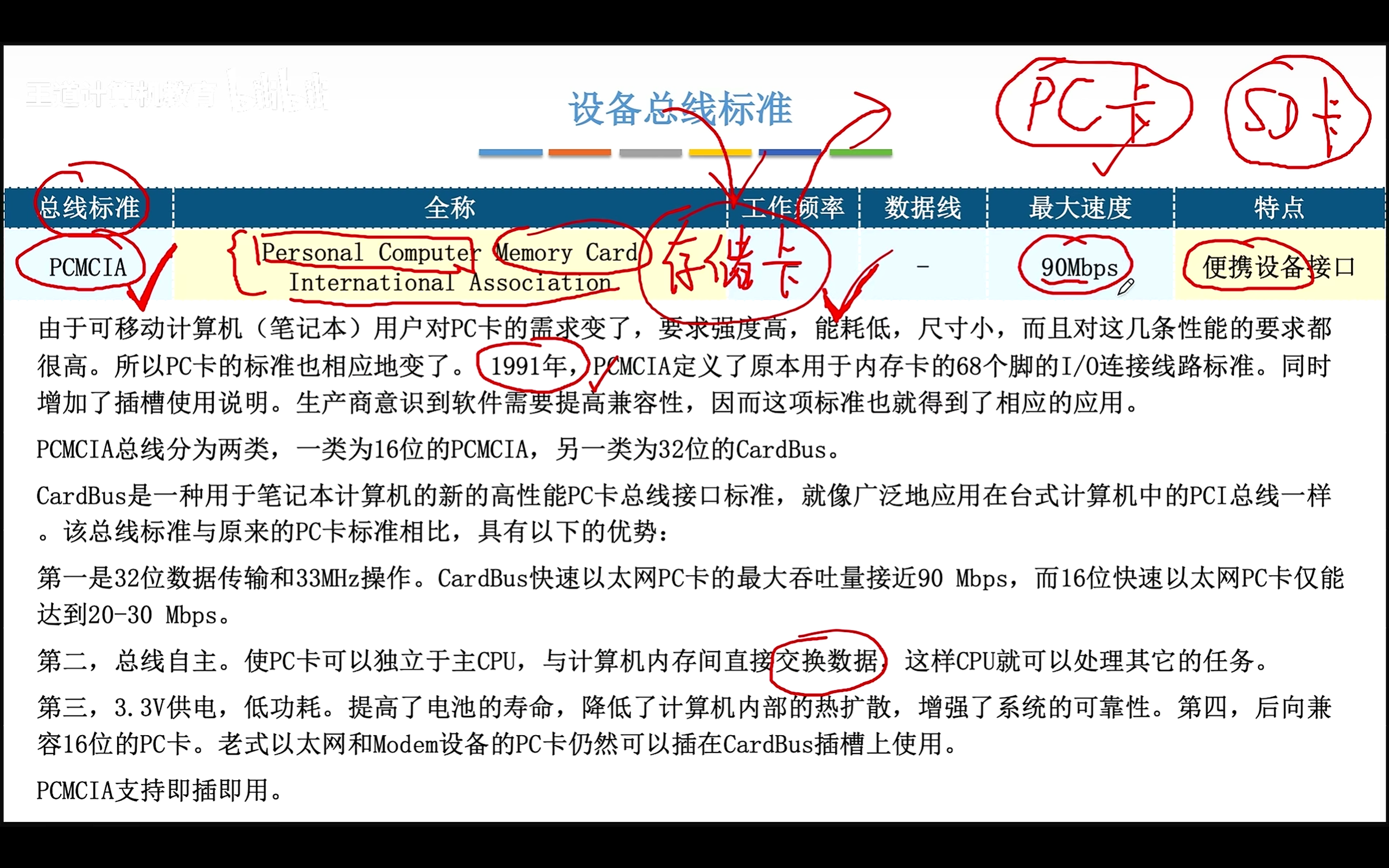

PCMCIA

image-20260313213445944

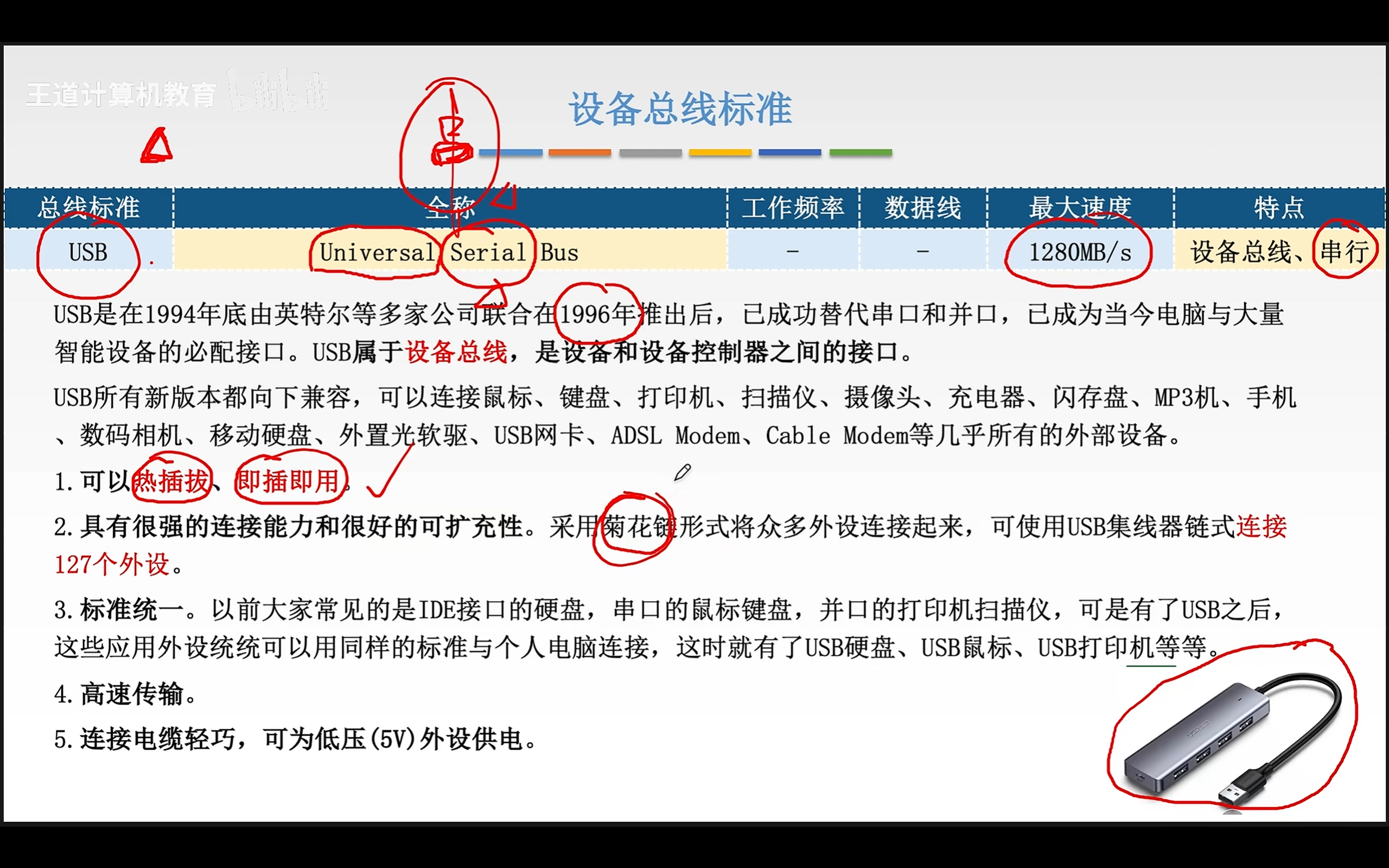

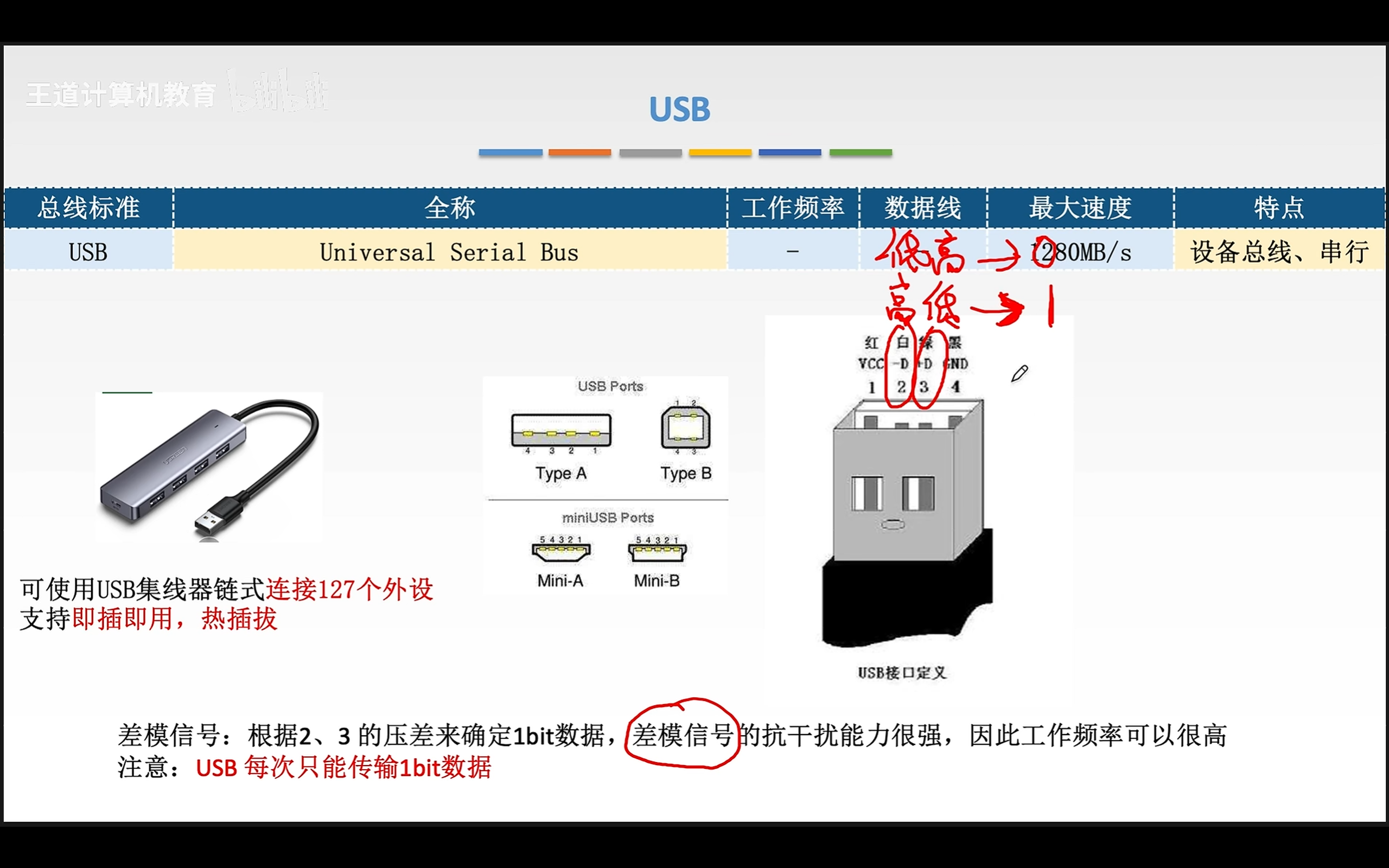

==USB==

  • **最大的特点是==串行传输==**。之前的设备总线都是并行传输。
  • USB==每次只能传输1bit数据==

image-20260313213819913

image-20260313214054879

IDE(ATA)

  • 并行硬盘接口

image-20260313214514306

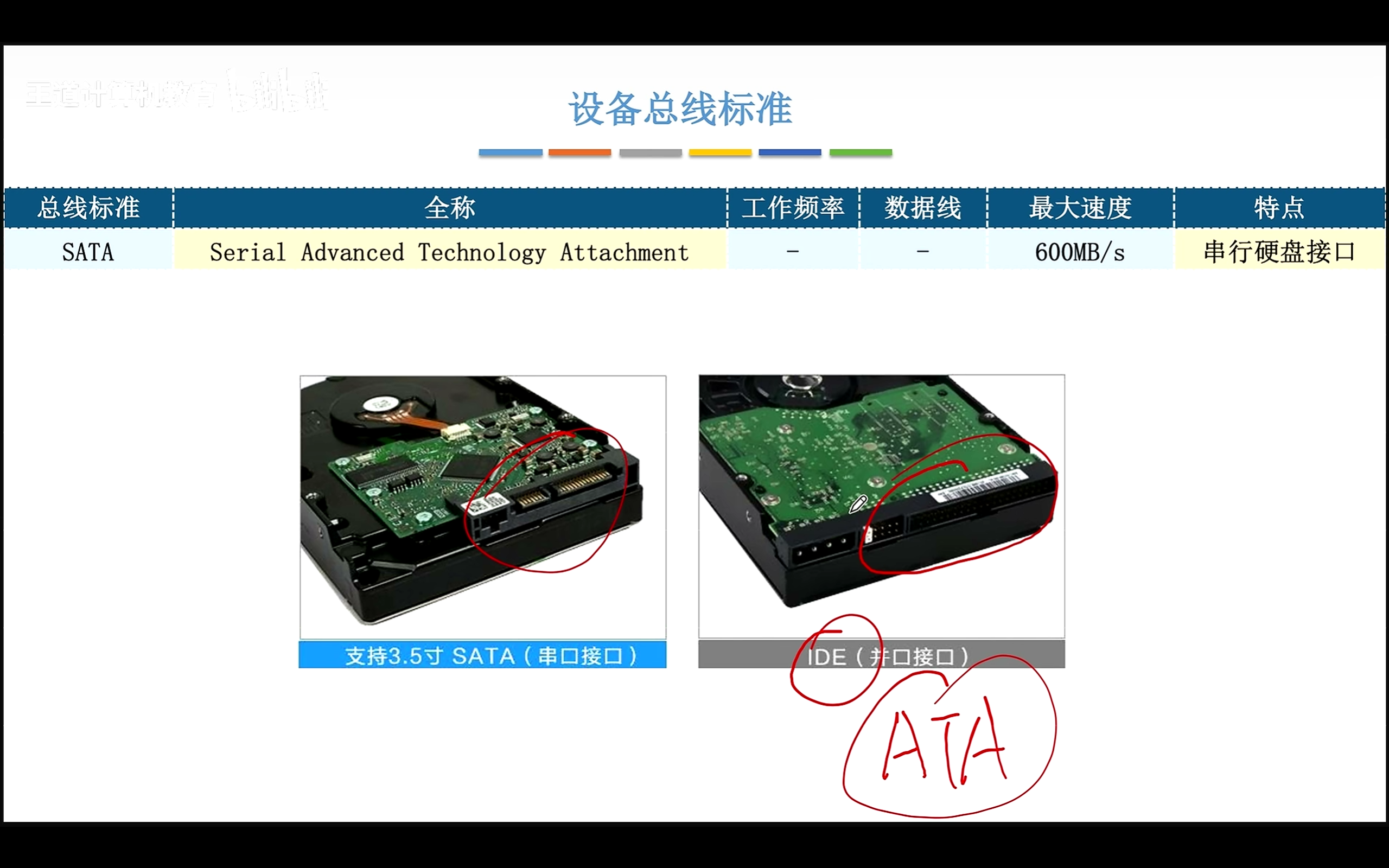

SATA

  • 串行硬盘接口

image-20260313214553709

image-20260313214614970

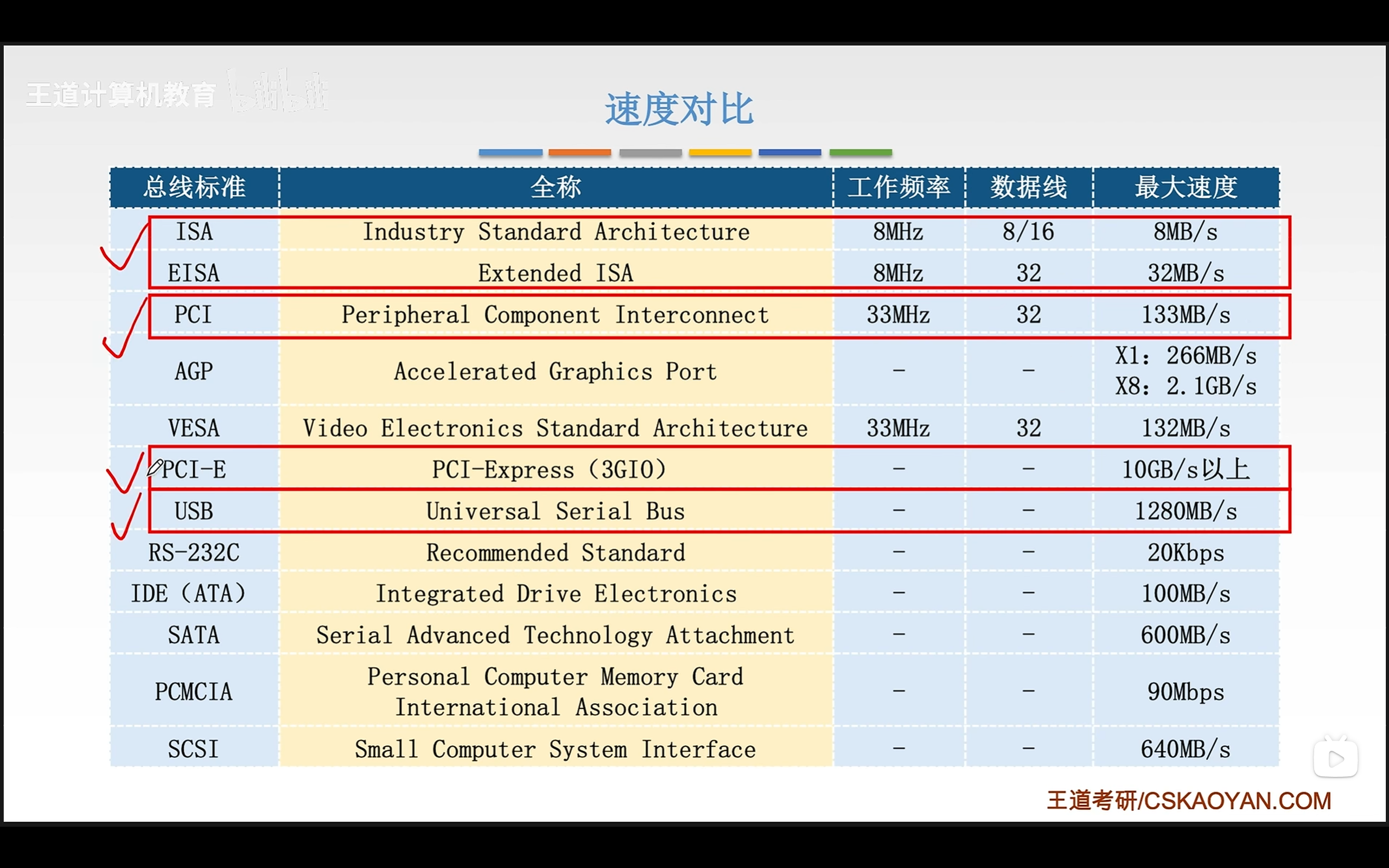

总结

image-20260313214650385

image-20260313214906819

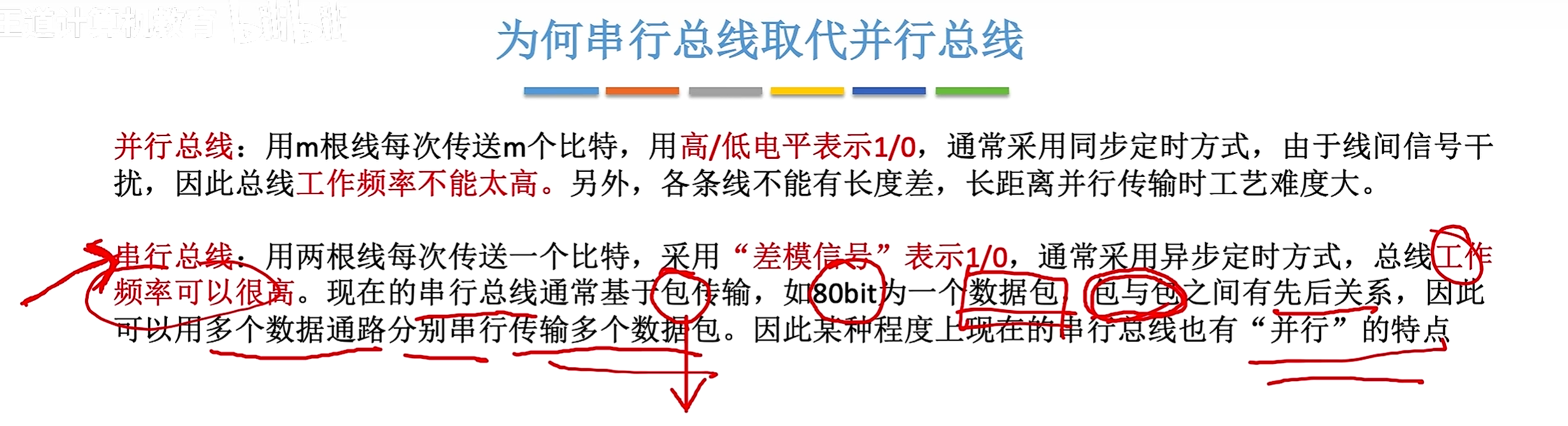

趋势：并行总线 →替代→ 串行总线

image-20260313215346928

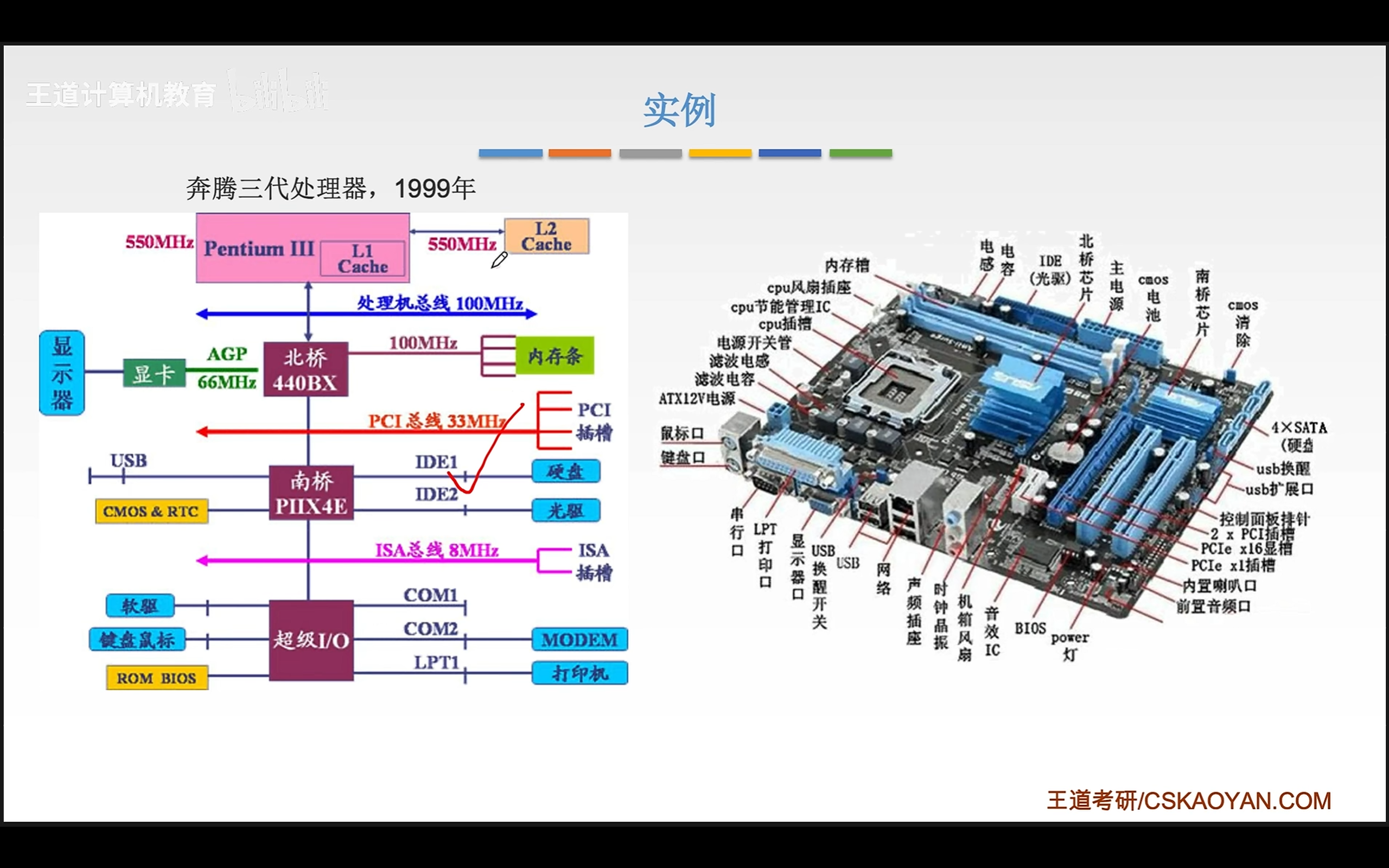

实例

image-20260313215554226
