第五章 传输层

image-20260926130541173

5.1 传输层概述

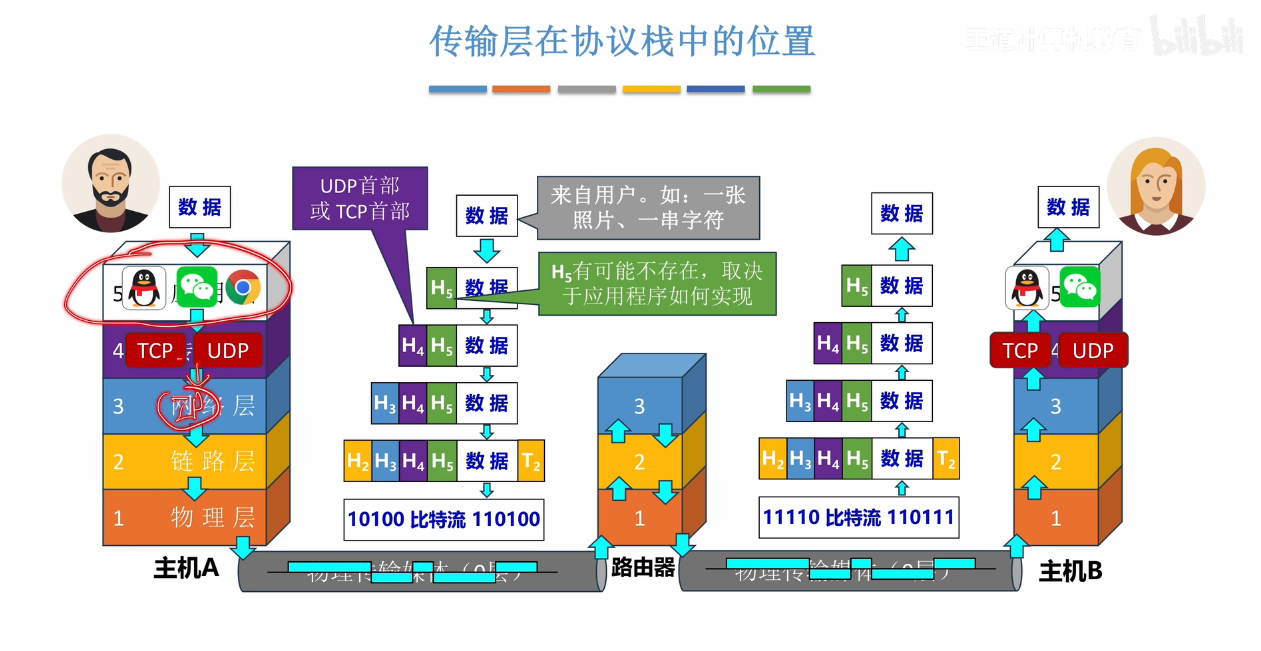

image-20260926130934656

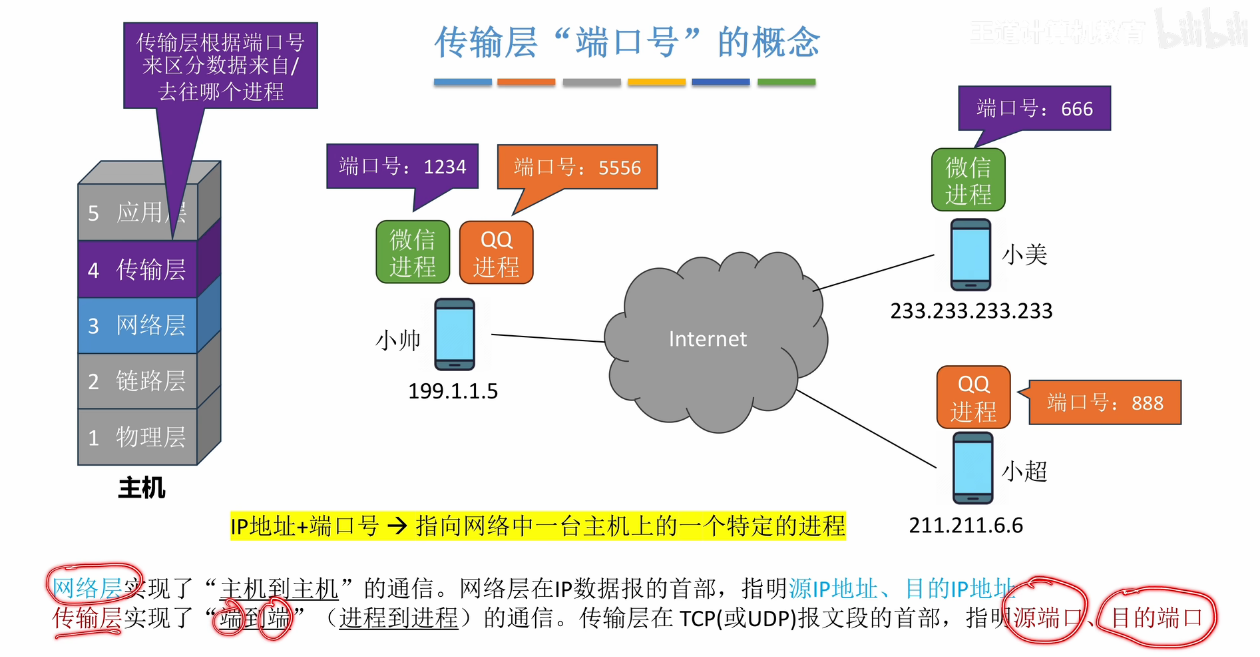

image-20260926131146978

image-20260926131357911

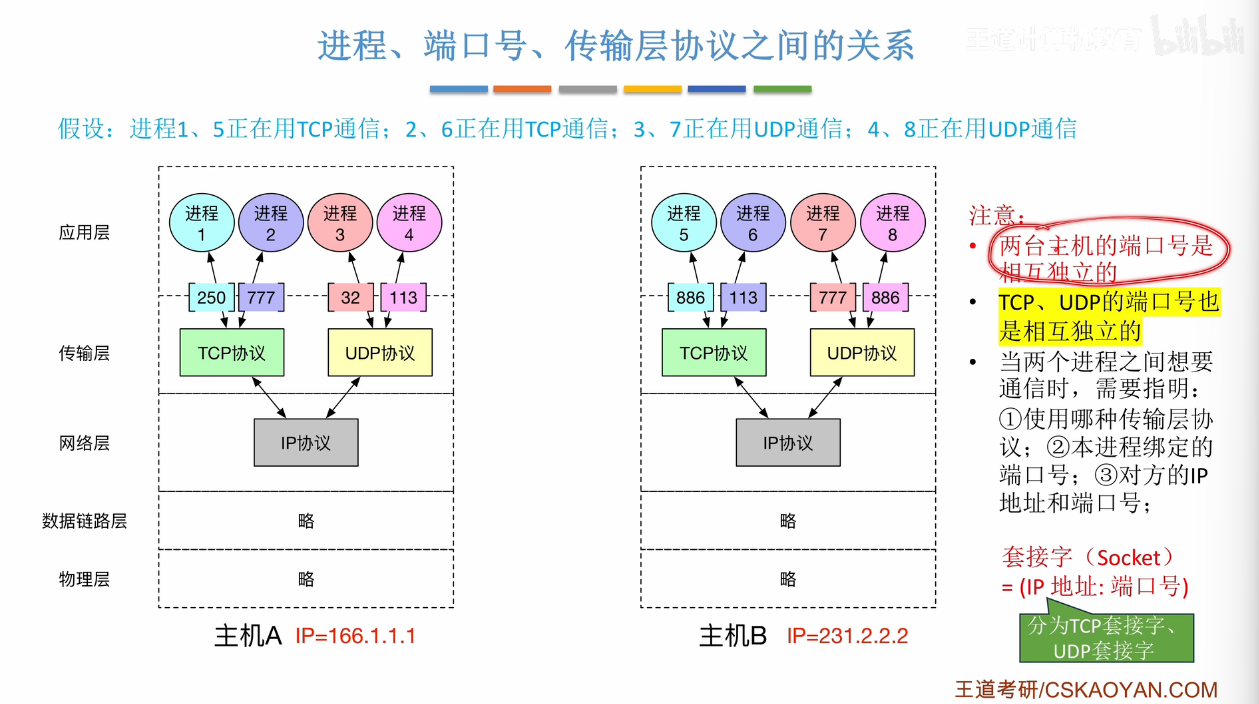

套接字，可以简化代码量 。格式：（IP地址：端口号）

回顾

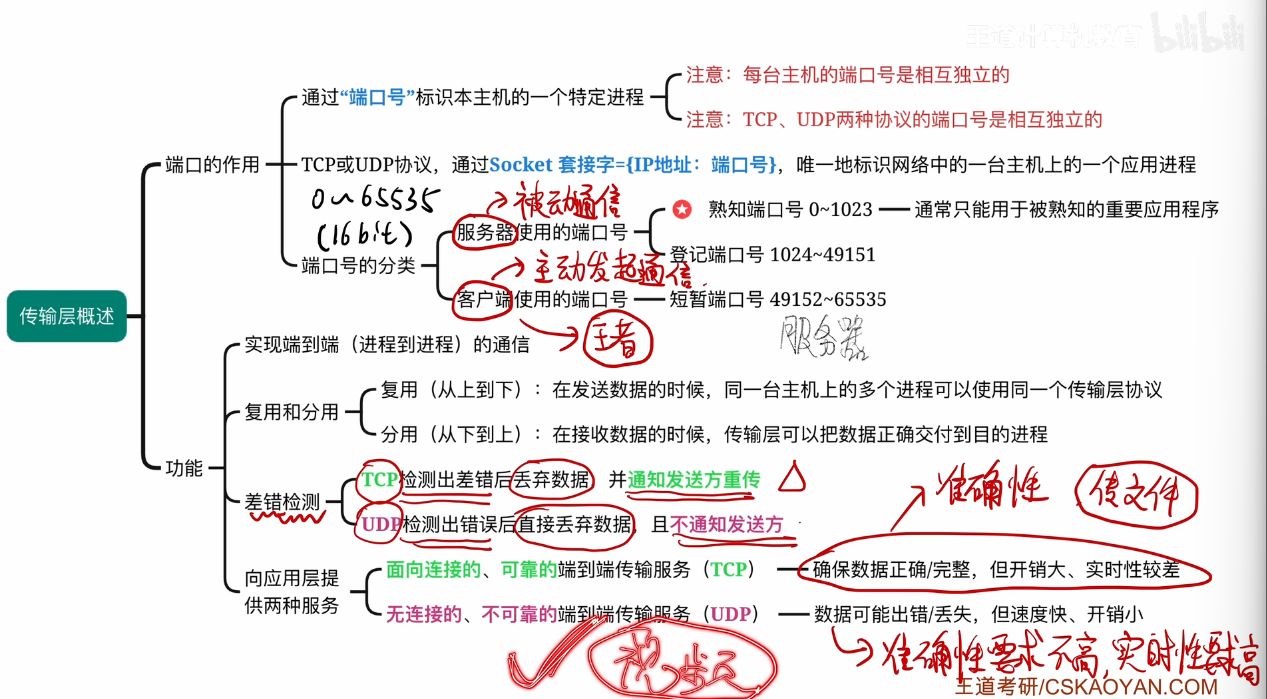

image-20260926133058062

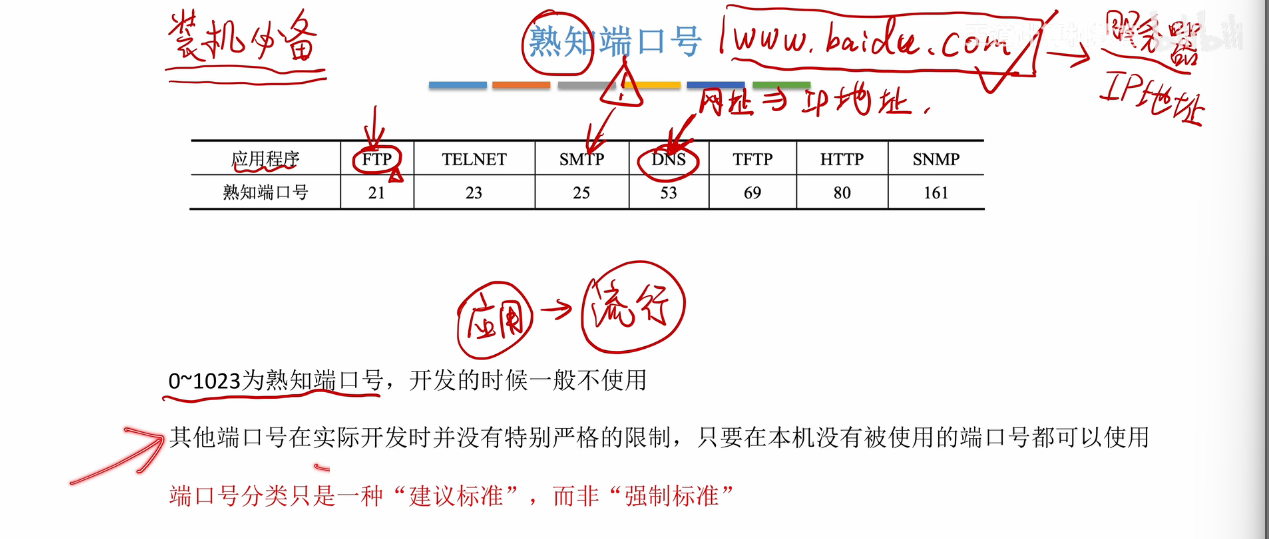

image-20260926132329705

==TCP靠谱（面向连接的，可靠的）==，适合传文件

==UDP不靠谱（无连接的，不可靠的）==，适合视频电话

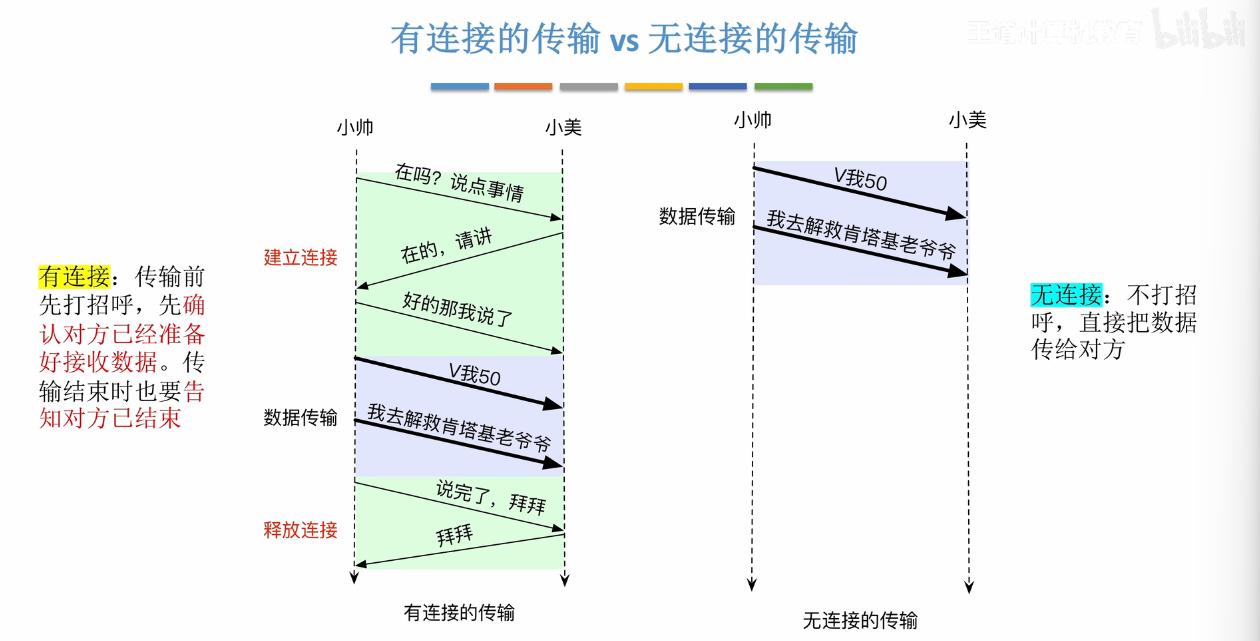

  • 有连接的传输：（发送方）确认对方已经准备好接受数据，之后告知对方已结束。

image-20260926132726472

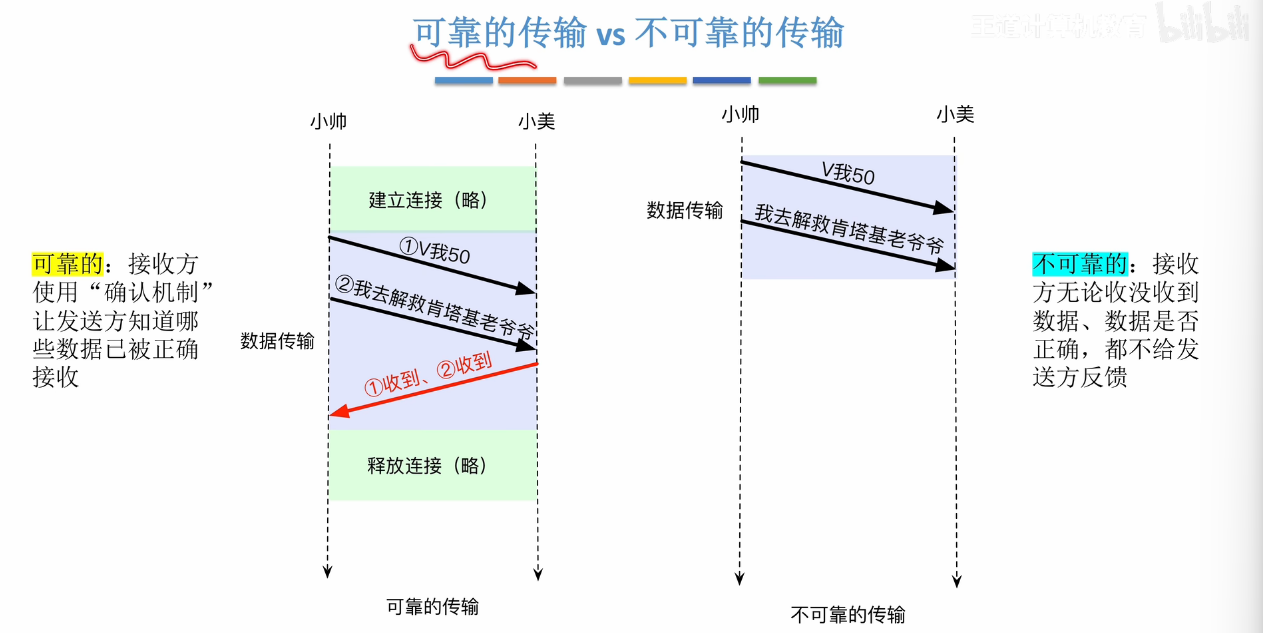

  • 可靠传输：（接收方）有确认机制

image-20260926132837515

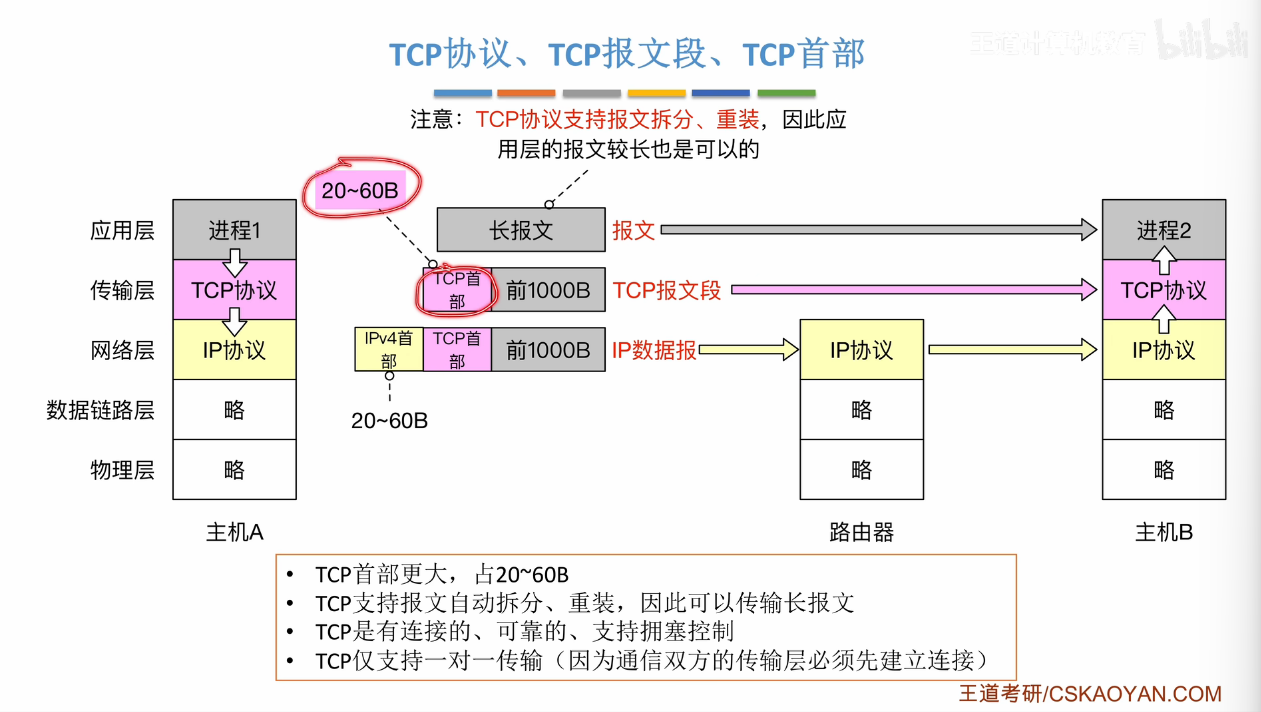

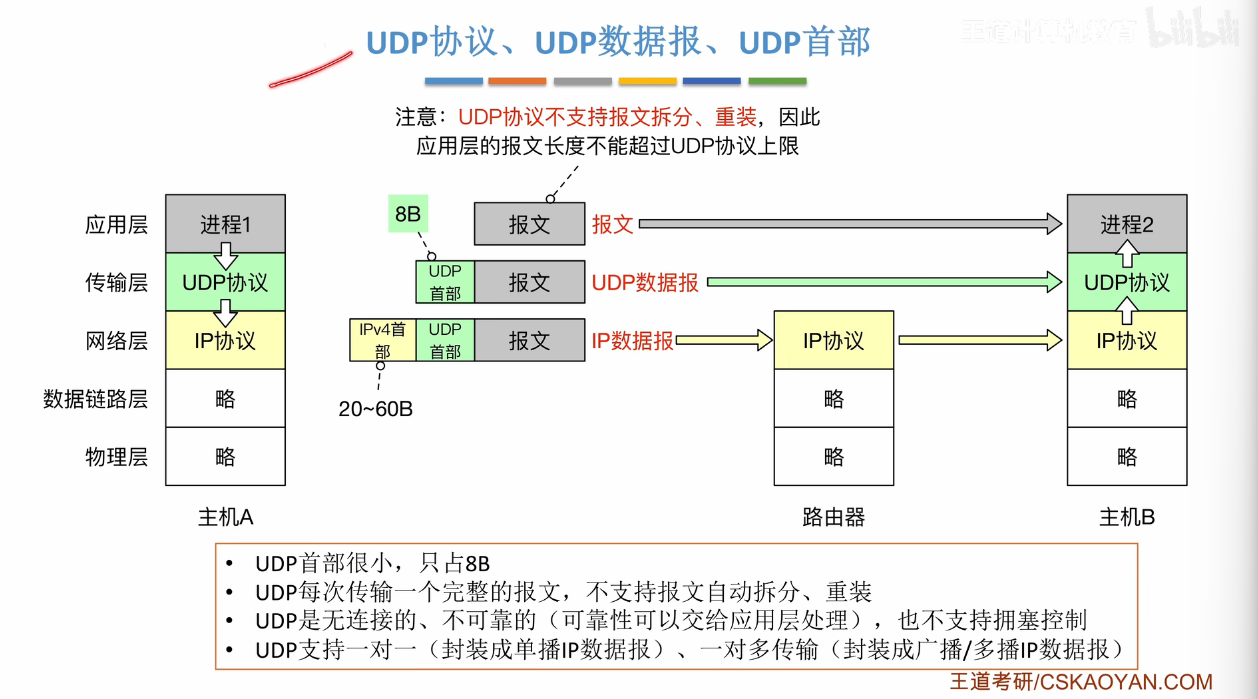

5.2 UDP数据报

UDP TCP
首部很小，只有8B 首部更大，占20-60B
每次传输一个完整的报文，不支持报文自动拆分，重装 支持报文自动拆分，重装，因此可以传输长报文
是无连接的，不可靠的（可靠性可以给应用层处理），不支持拥塞控制 有连接的，可靠的，支持拥塞控制
支持一对一（封装成单播IP数据报），一对多传输（封装成广播/多播IP数据报） 仅支持一对一传输

image-20260926133226453

image-20260926133409979

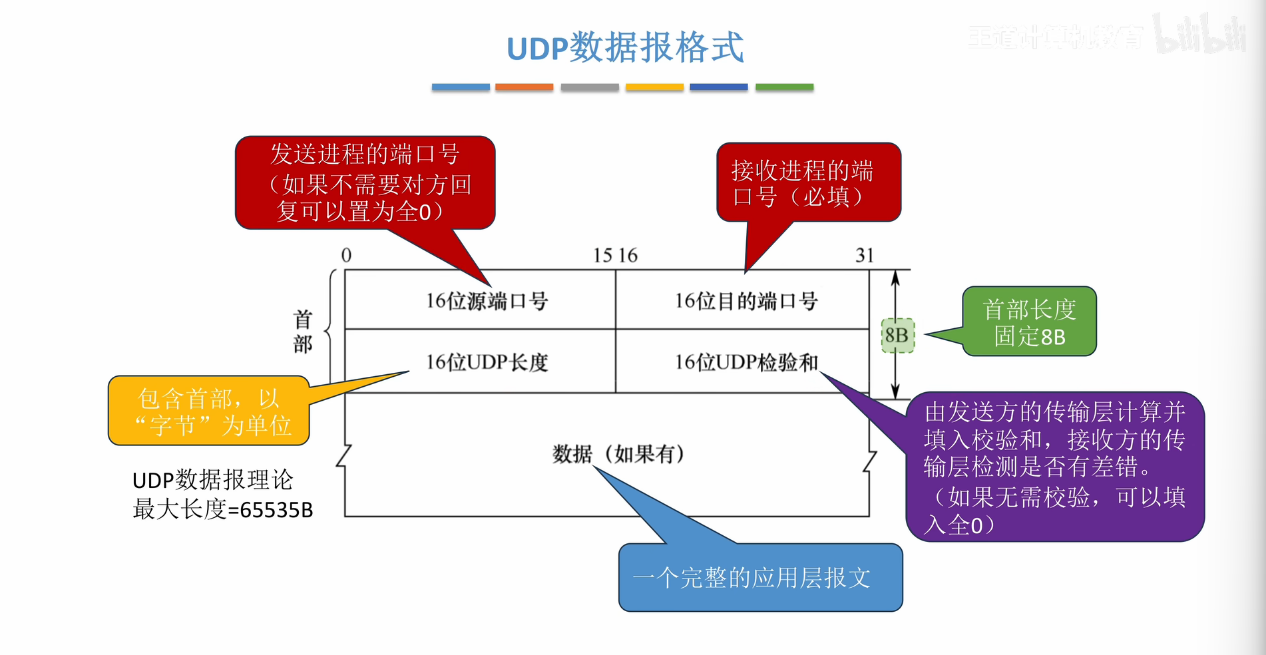

UDP数据报格式（4+1个部分）

image-20260926134538188

【UDP数据报理论最大长度：65535B】

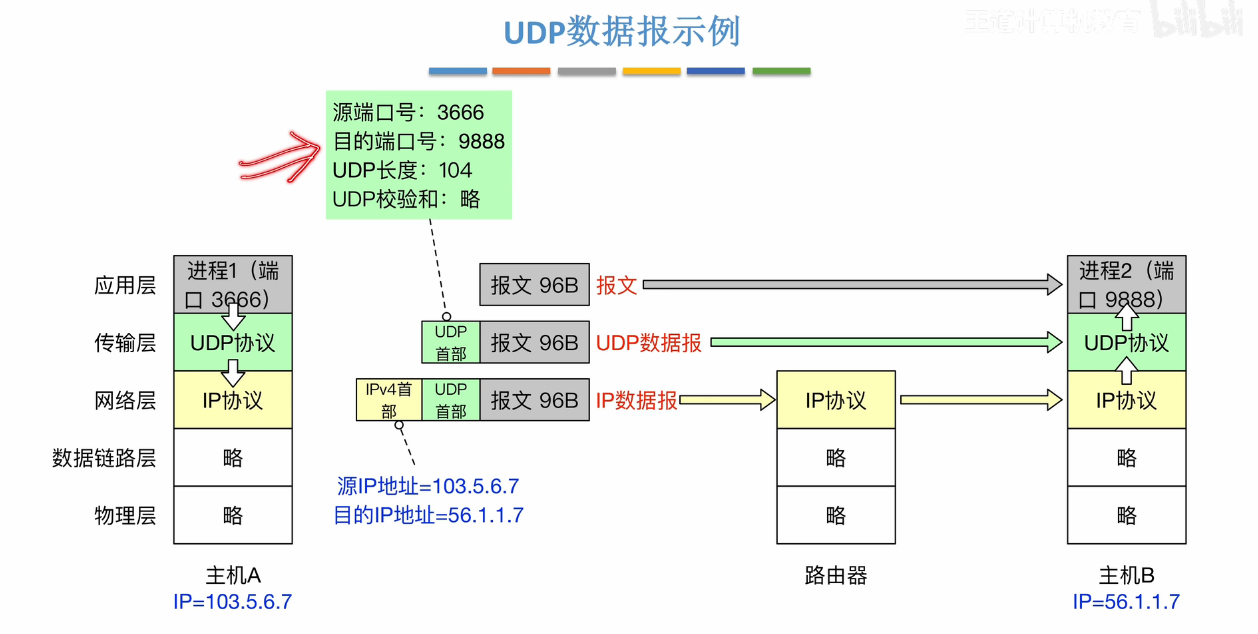

示例

image-20260926134817446

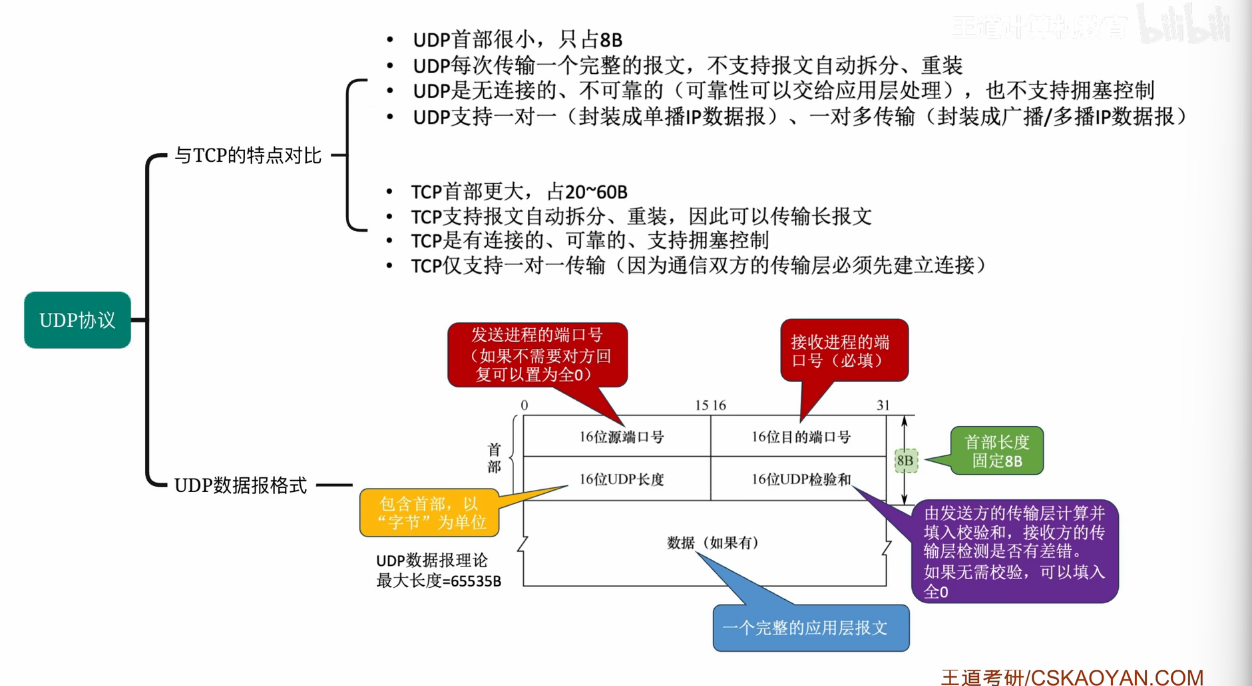

回顾

image-20260926134903122

新的检验方式（差错控制）

发送一个UDP数据报之后，接收方如何检验出UDP数据报当中是否有比特错误。

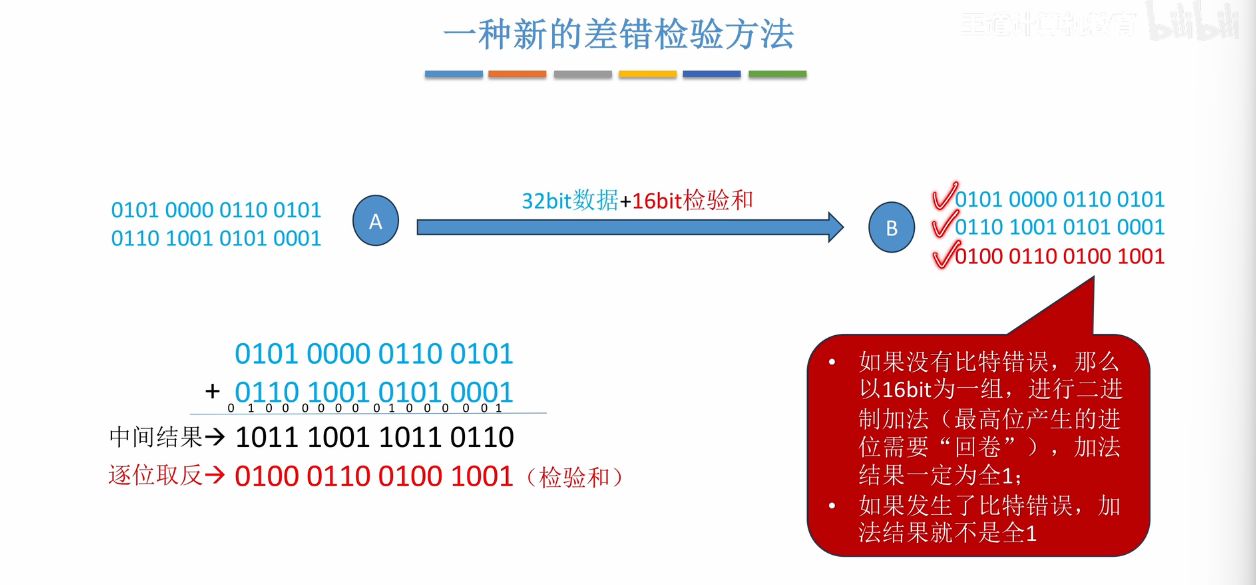

==16bit检验位==：把原始信息（包括数据部分）以16bit为一组，进行相加，再把中间结果进行逐位取反，得到最终检验位。

  • 检验：如果没发生比特错误，三行相加得到全1

image-20260926141718864

image-20260926141747147

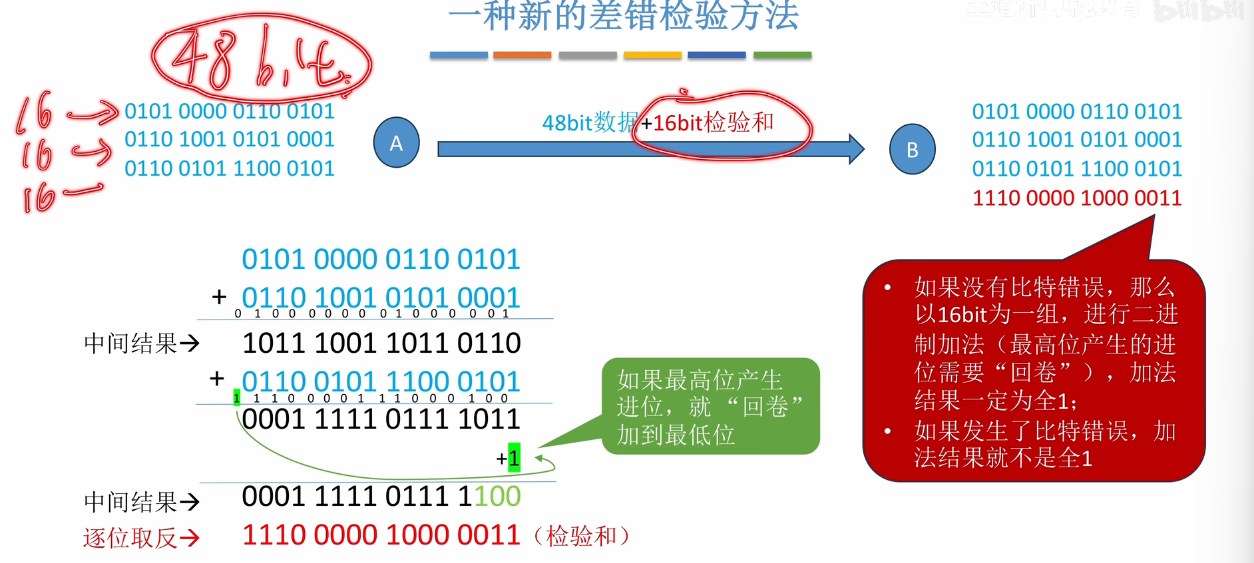

【 回卷：如果最高位产生进位，就“回卷”加到最低位，之后才取反。】

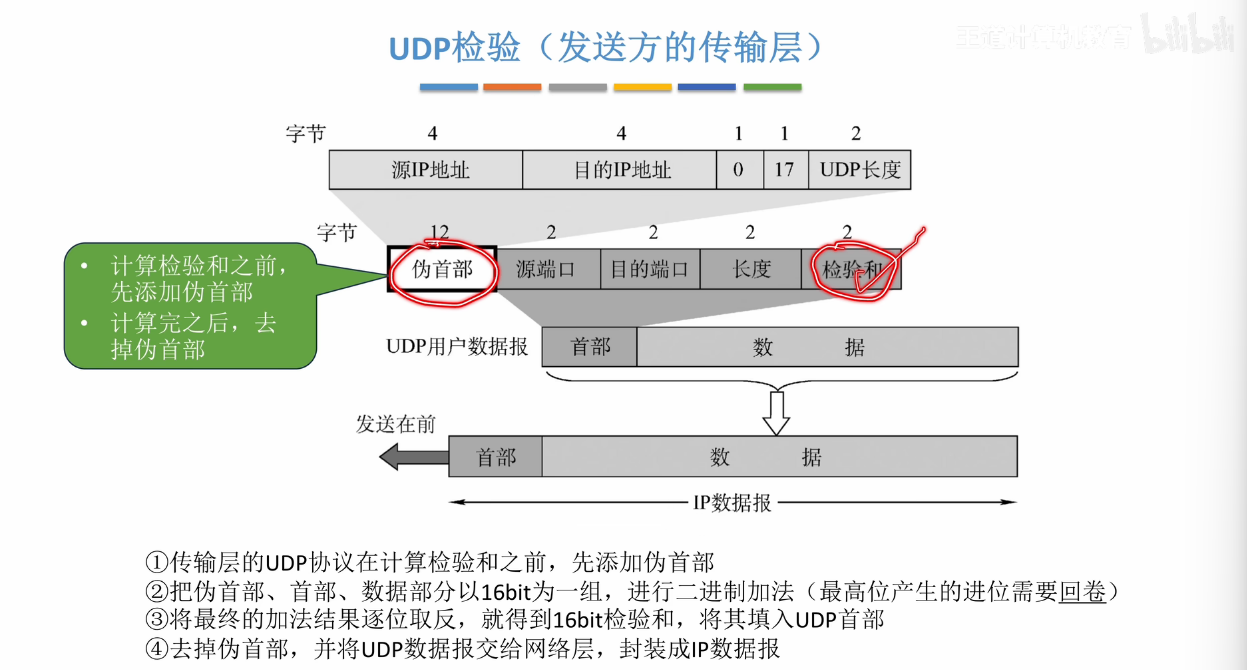

UDP检验（发送方的传输层）

  • 计算检验和之前，先添加“伪首部”。
  • 计算完之后，去掉伪首部。（所以“伪首部”并不会在各层之间传输）
  • 计算的过程：刚才学了。（要把新加入的伪首部也进行加和）

image-20260926142225976

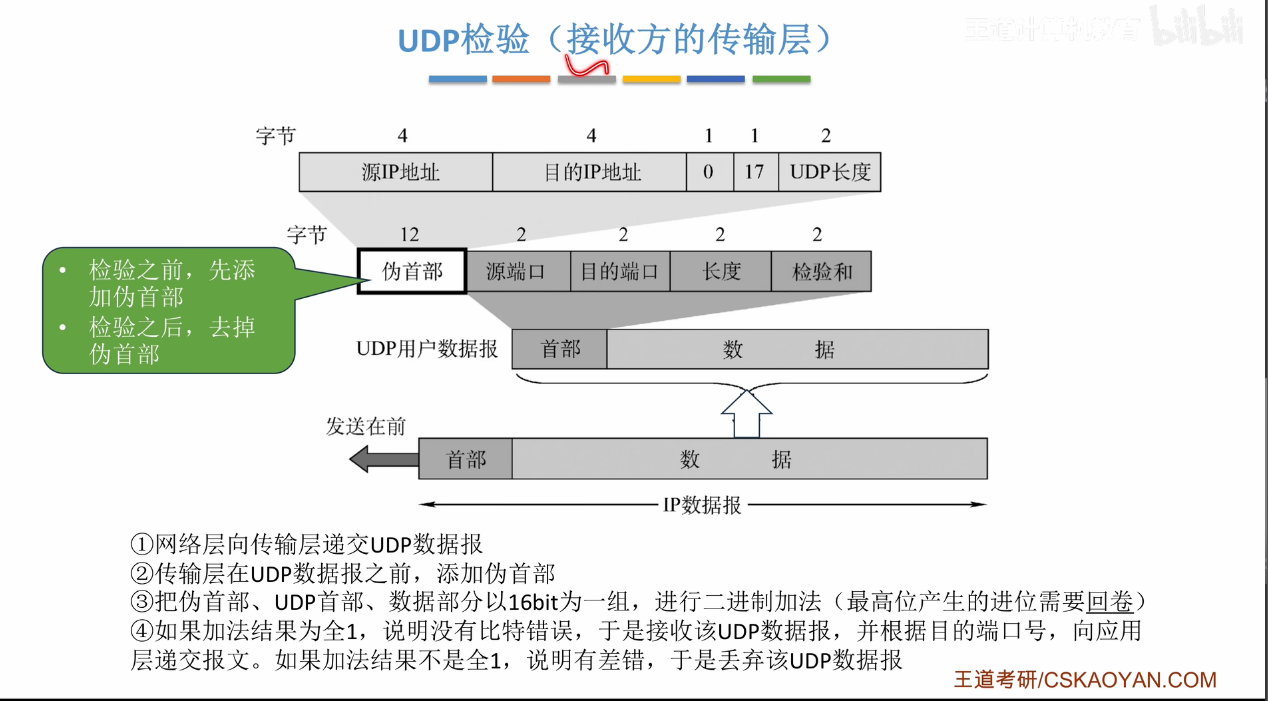

UDP检验（接收方的传输层）

  • 网络层向传输层递交UDP数据报。
  • 传输层在UDP数据报之前，添加伪首部。
  • 计算。
  • 如果加法结果全1，说明没有比特错误。如果加法结果不全为1，说明有差错，丢弃该UDP数据报。

image-20260926142434239

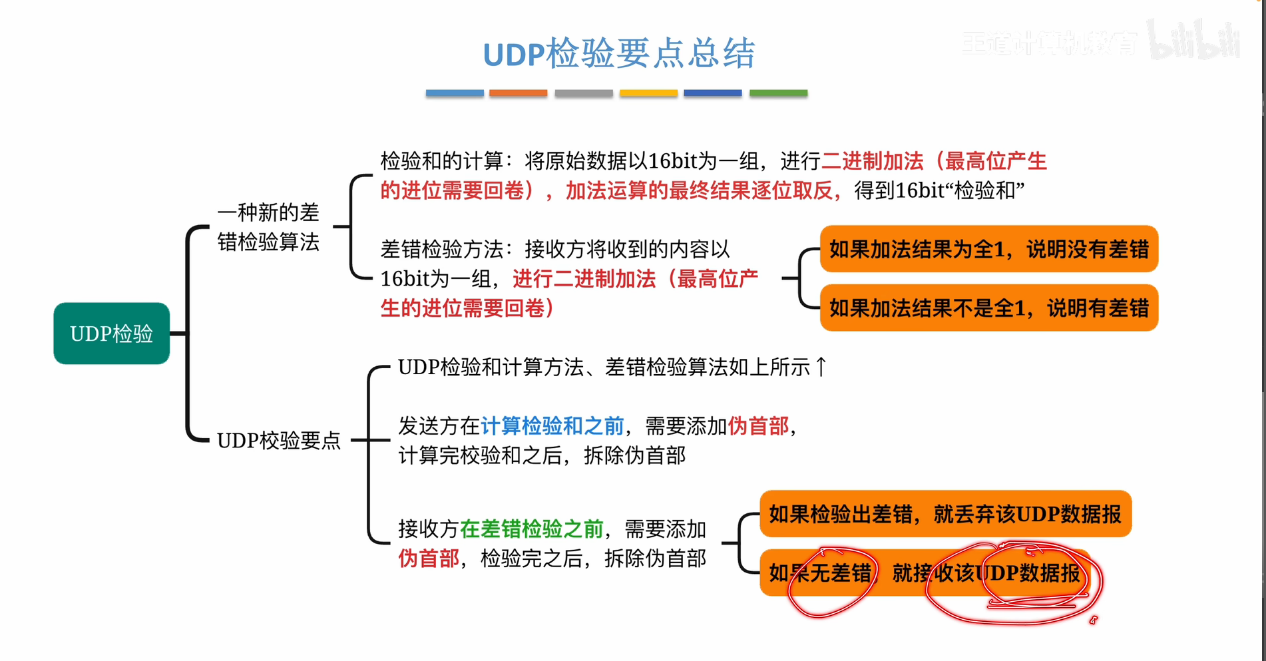

回顾

image-20260926142850231

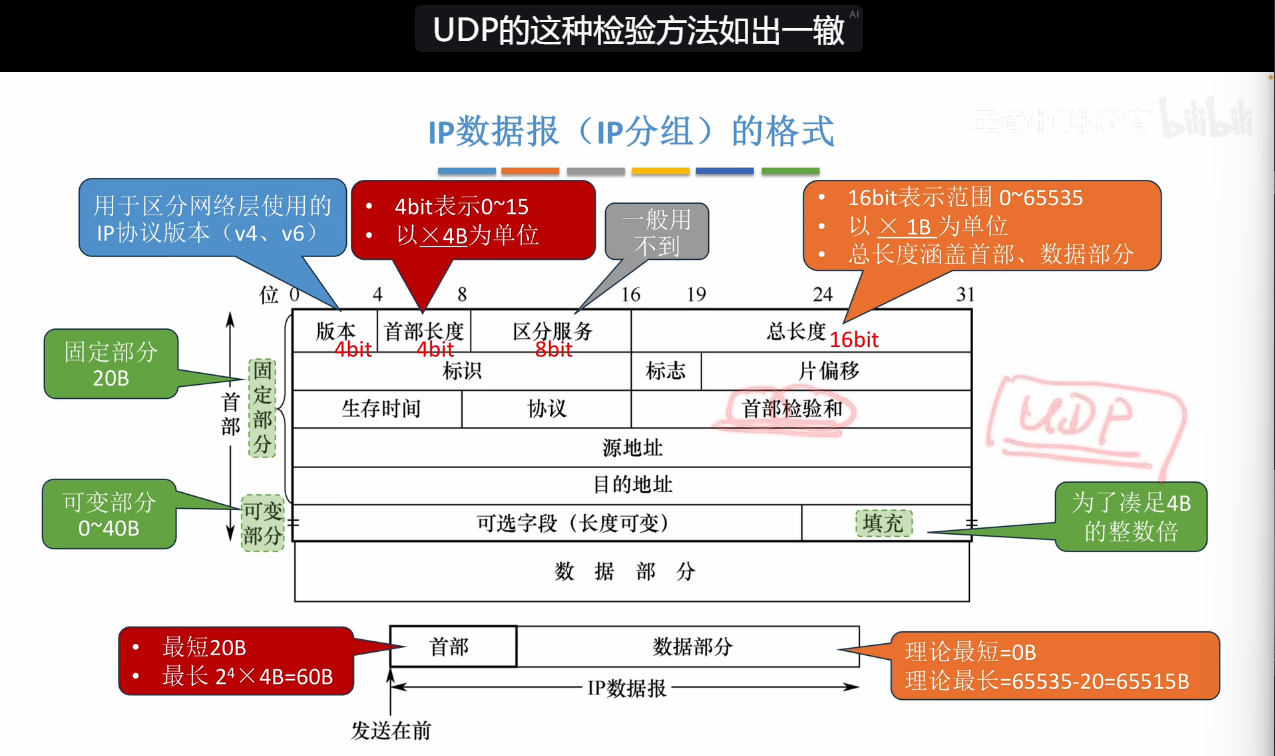

  • IP数据报的首部校验和的计算，只有IP数据报的首部会参与，IP数据报的数据部分不参与，也不会在IP数据报的前面添加一个伪首部的。
  • 而UDP的首部校验是包含UDP首部和整个数据部分的。

image-20260926142919137

5.3 TCP

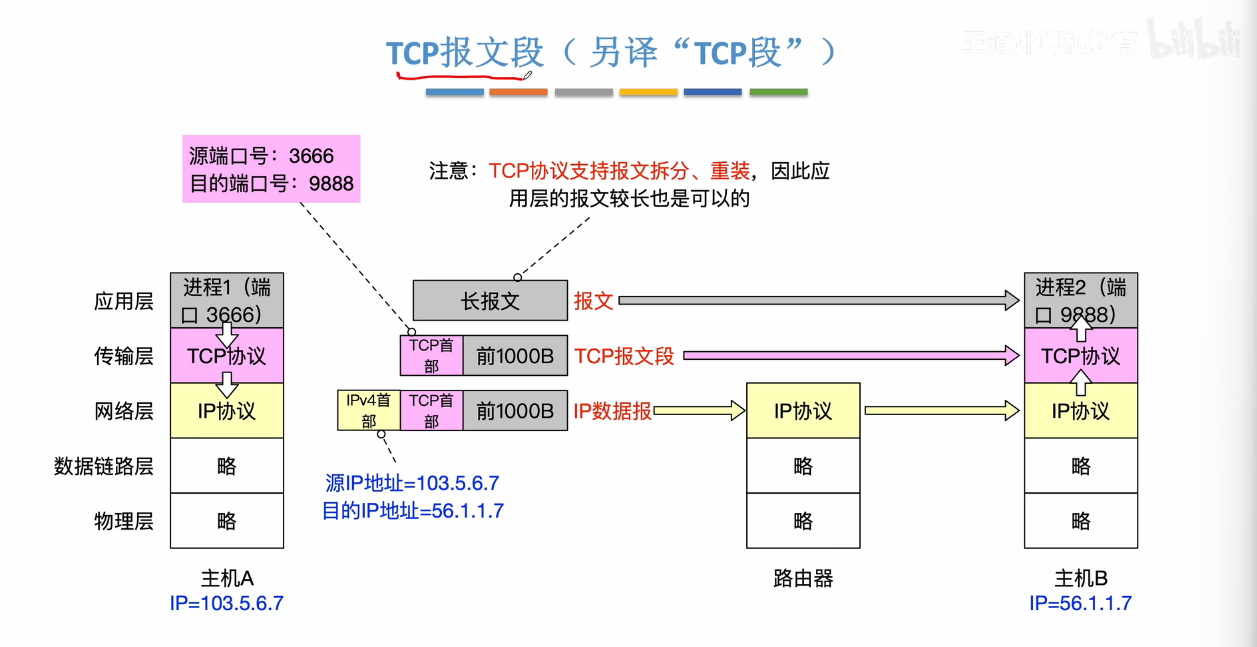

TCP 报文段（TCP段）

image-20260926143308422

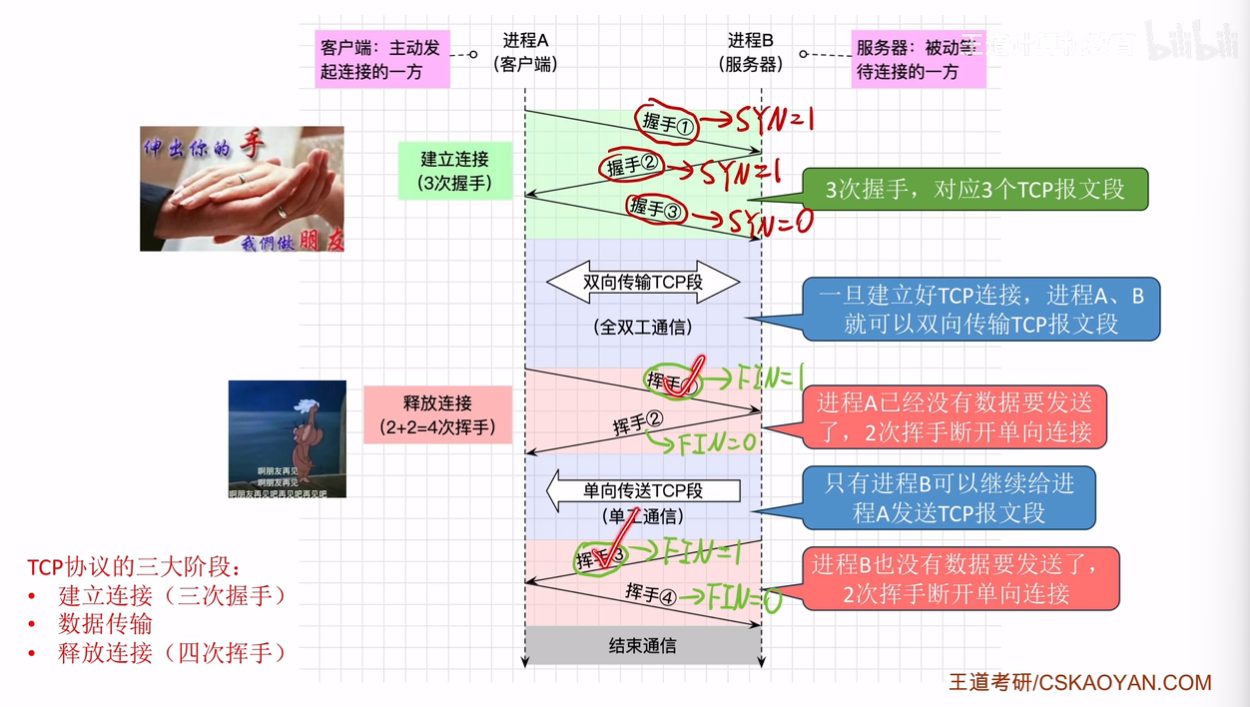

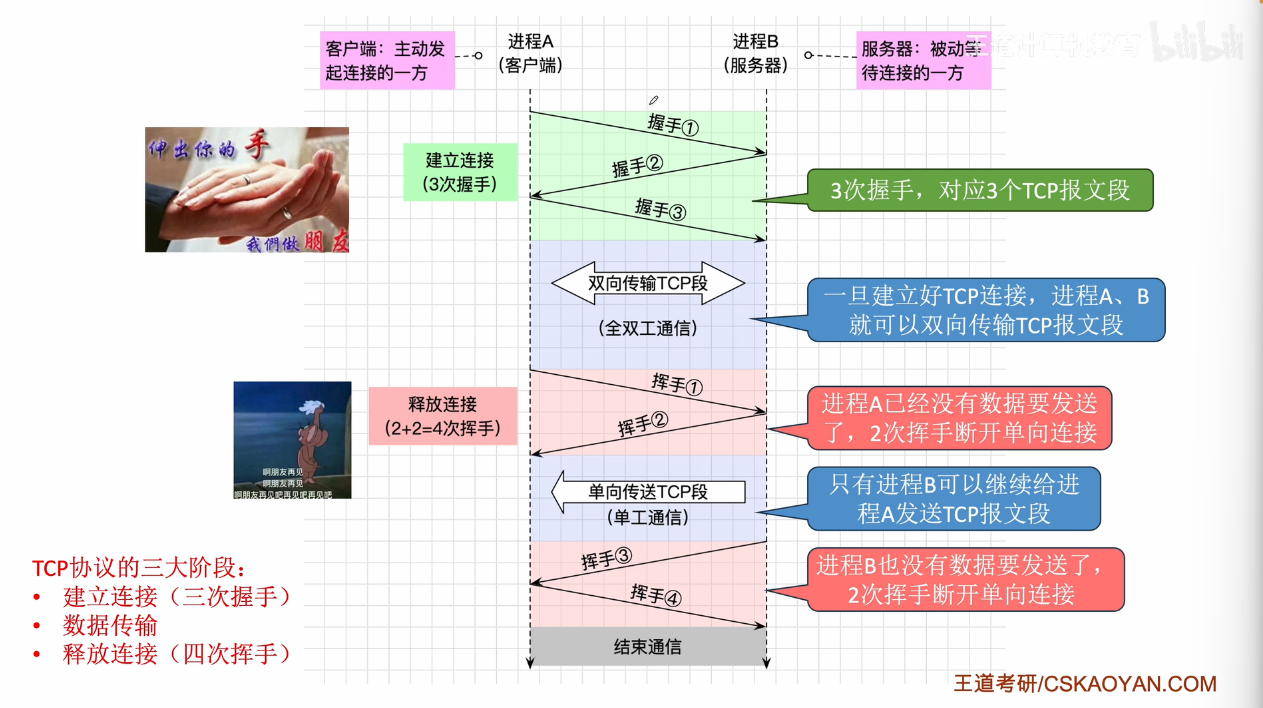

==TCP协议的三大阶段：==

  • 建立连接（三次握手）

  • 数据传输（全双工通信，双向）

  • 释放连接（四次挥手）（2+2，中间变成单向传输TCP段/单向通信）

  • 客户端：主动发起连接的一方。

  • 服务器：被动等待连接的一方。

image-20260926143843526

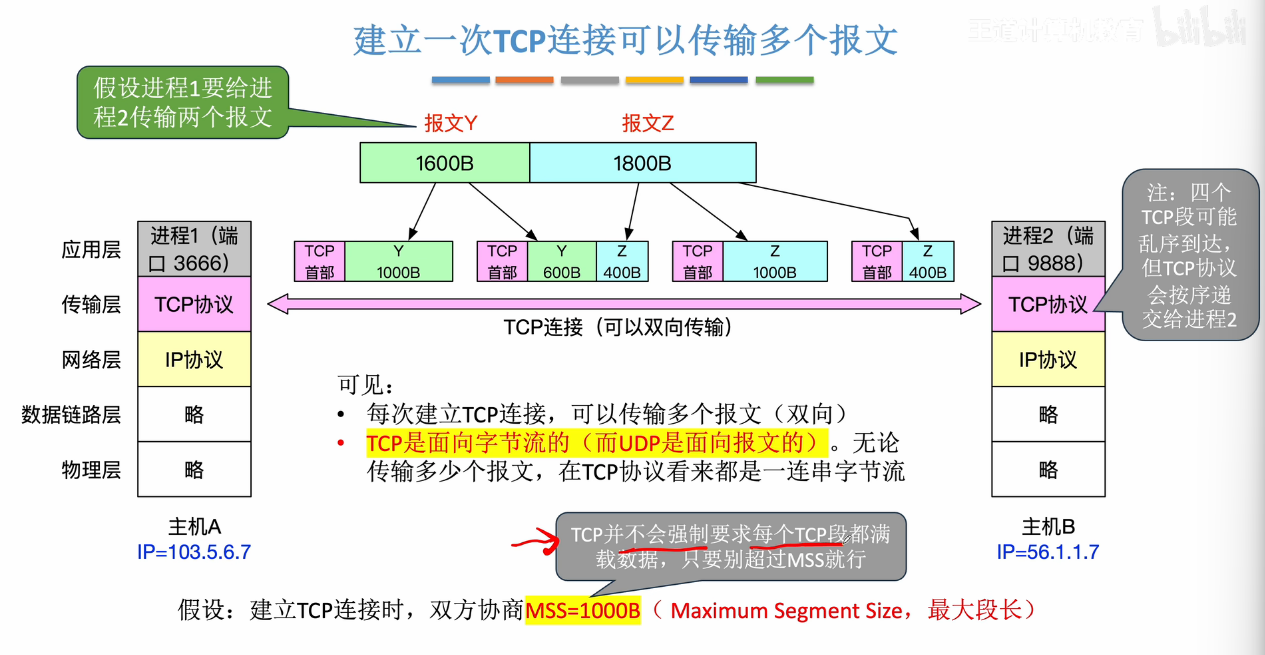

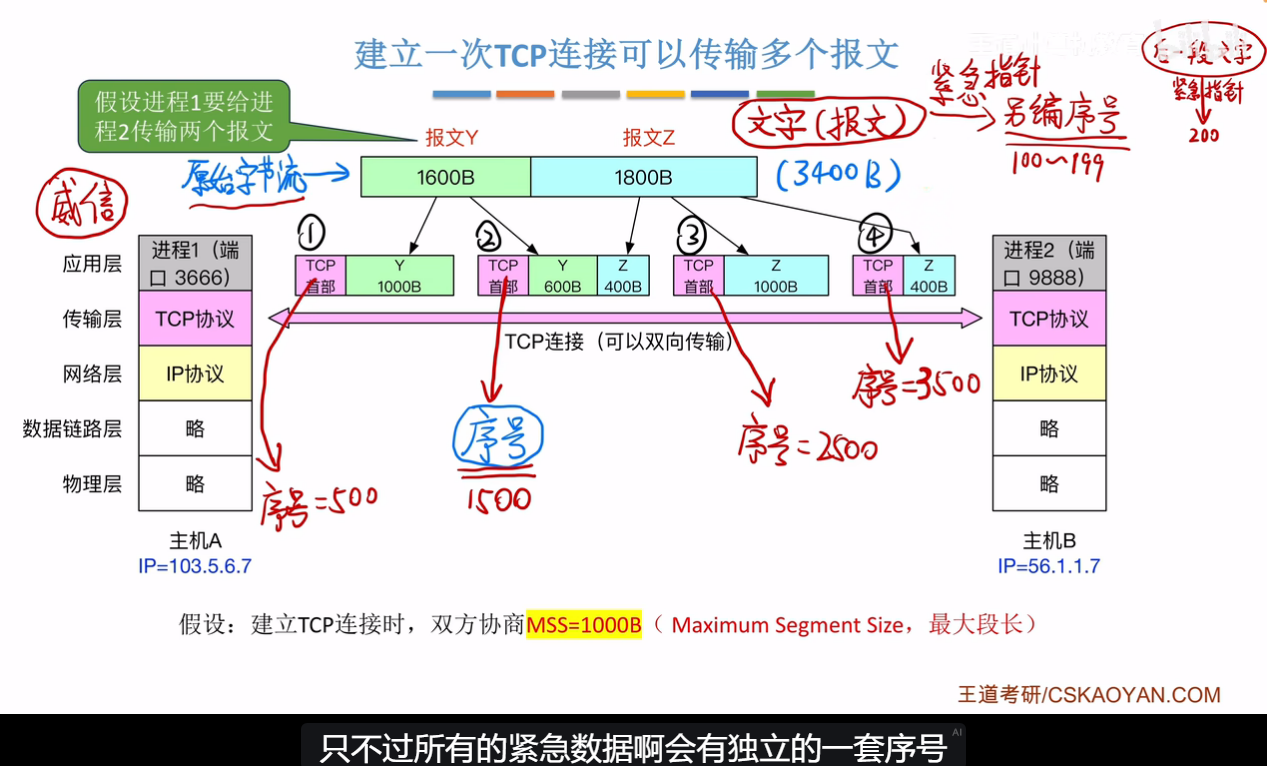

建立一次TCP连接可以传输 多个 报文（双向）

  • （MSS：双方协商的最大段长）

==TCP是面向字节流的，UDP是面向报文的。==

  • 无论传输多少个报文，在TCP协议看来都是一连串的字节流。

image-20260926144335207

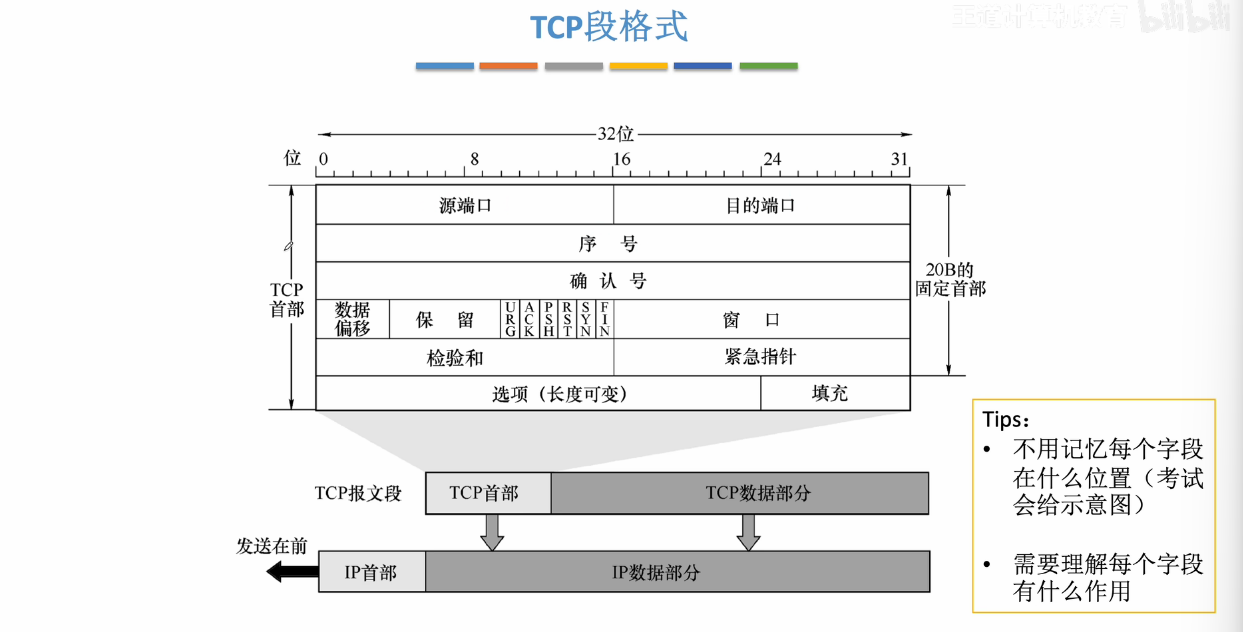

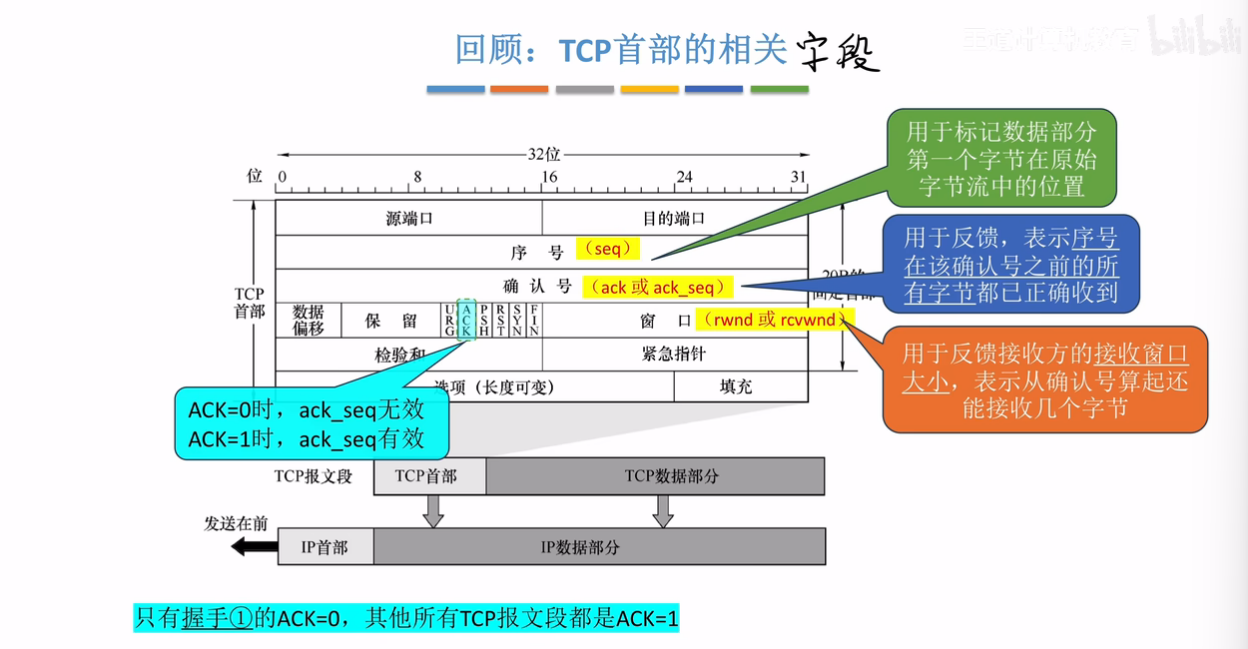

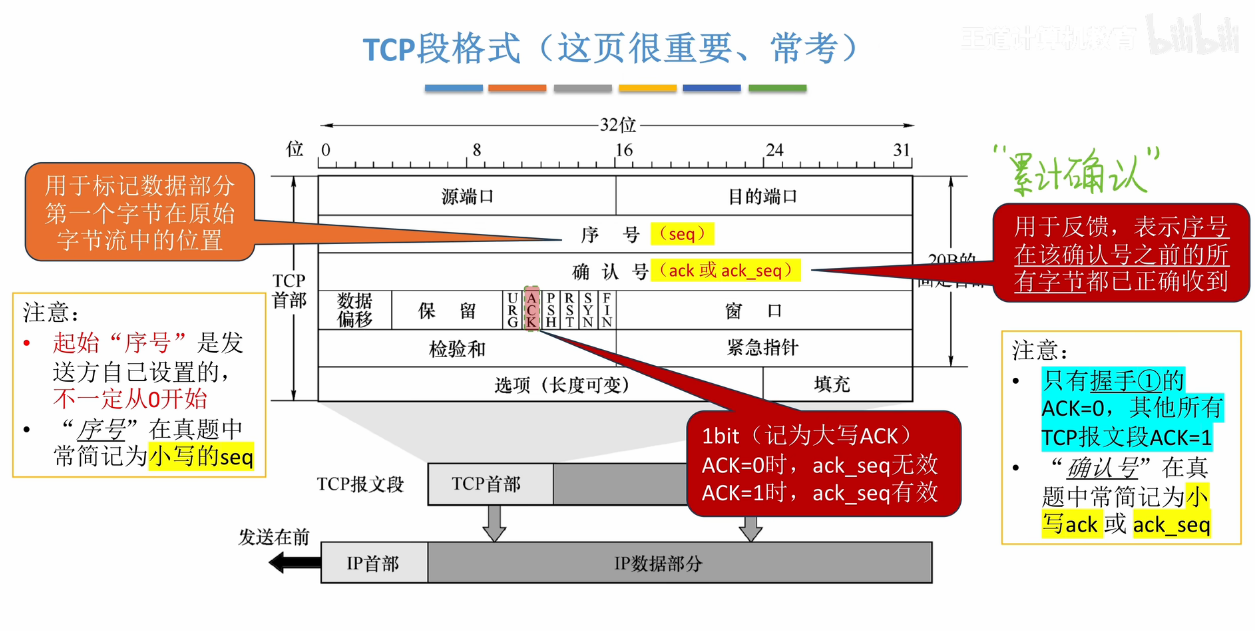

TCP 段格式

==TCP报文段== = TCP首部（20-60B） + TCP数据部分

IP报文段 = IP首部（20-60B） + IP数据部分（TCP报文段）

image-20260926144558233

源端口，目的端口：就是发送方进程/接收方进程的端口号

**==序号seq==**：用于标记数据部分第一个字节在原始字节流中的位置（不一定从0开始，是发送方自己设置的）

==确认号ack==或acq_seq：用于反馈，表示序号在确认号之前的所有字节都已正确收到。且具有累积确认的特性（收到1，2，4：返回2）

ACK：值域握手①的ACK=0，其余ACK都等于1。

image-20260926145618910

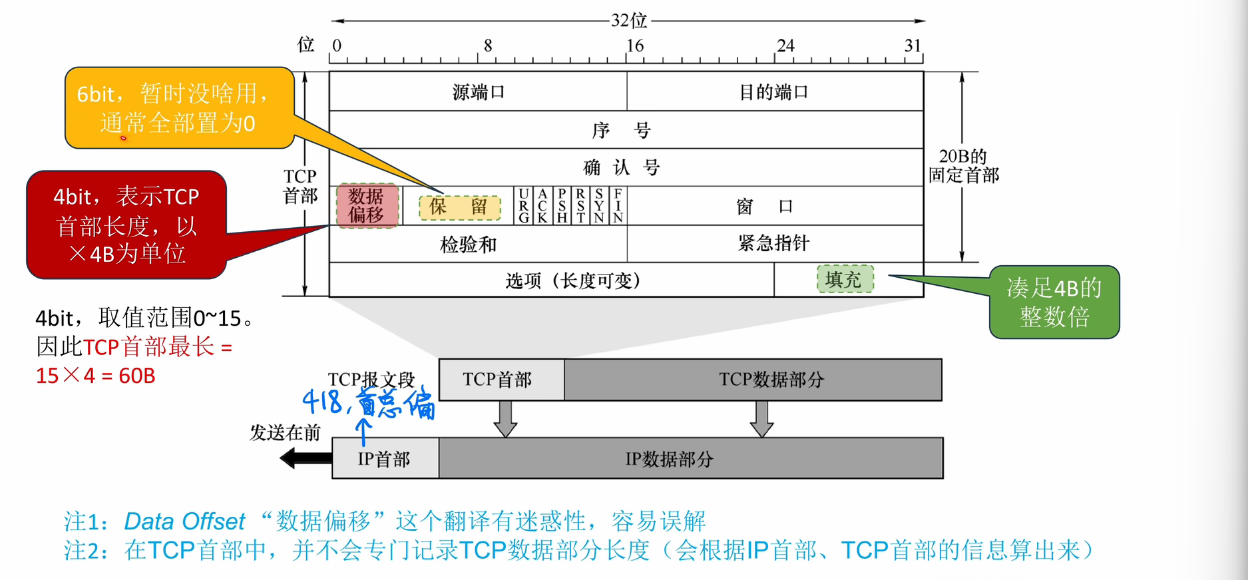

数据偏移：表示TCP首部 长度，以*4B为单位。4bit

  • 填充：用于凑足4B的整数倍。
  • 在TCP首部中，不会专门记录TCP数据部分长度。

image-20260926150006481

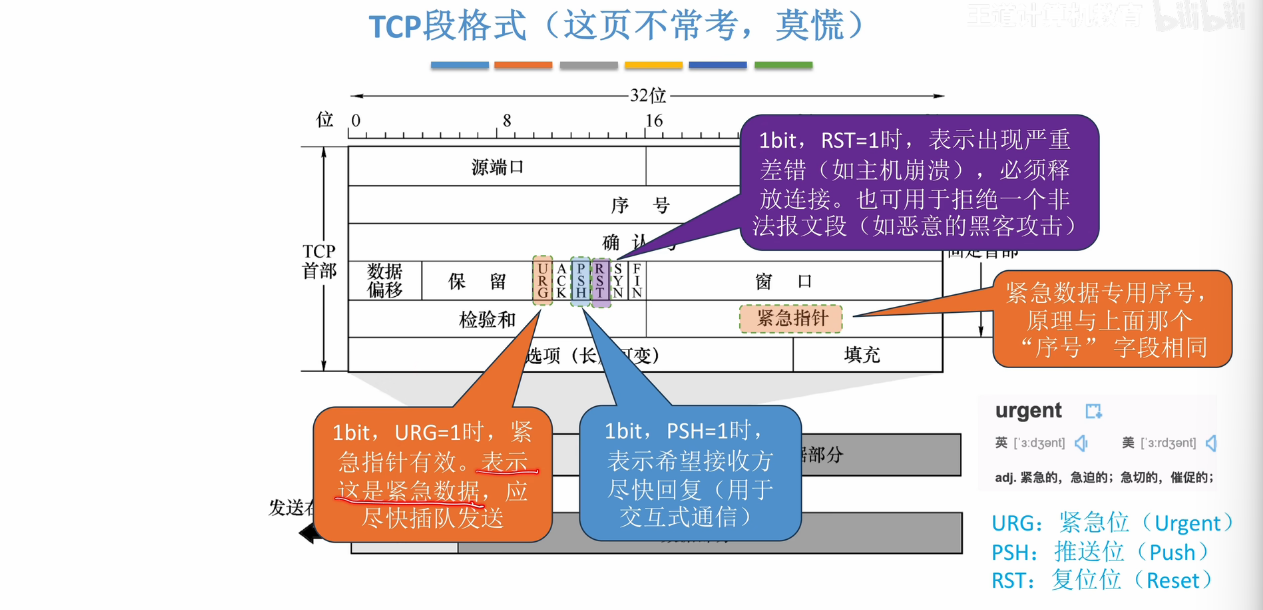

几个少考的标志位：

image-20260926150034804

image-20260926150439130

⭐

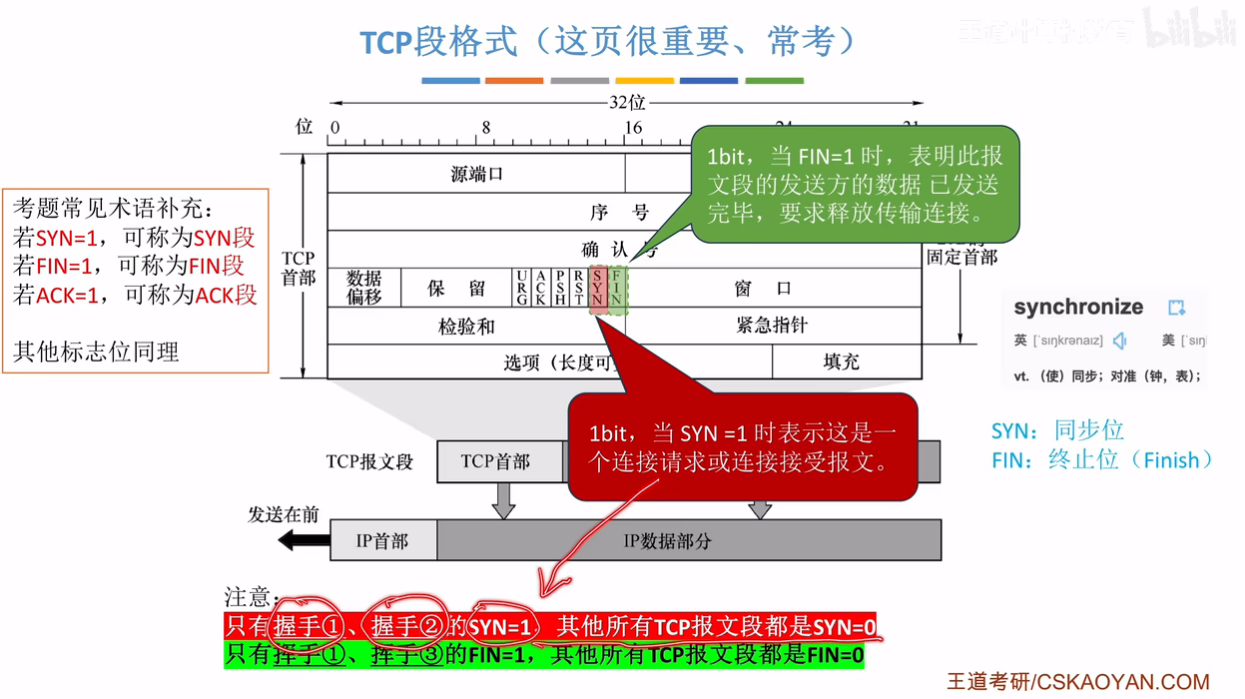

==SYN==：同步位。表示这是一个连接请求或者连接接收报文。（只有握手①，我握手③的SYN=1）

==FIN==：终止位finish。表示此报文段的发送方的数据已发送完毕。（只有挥手①，挥手③的FIN=1）

image-20260926150725316

image-20260926150835438

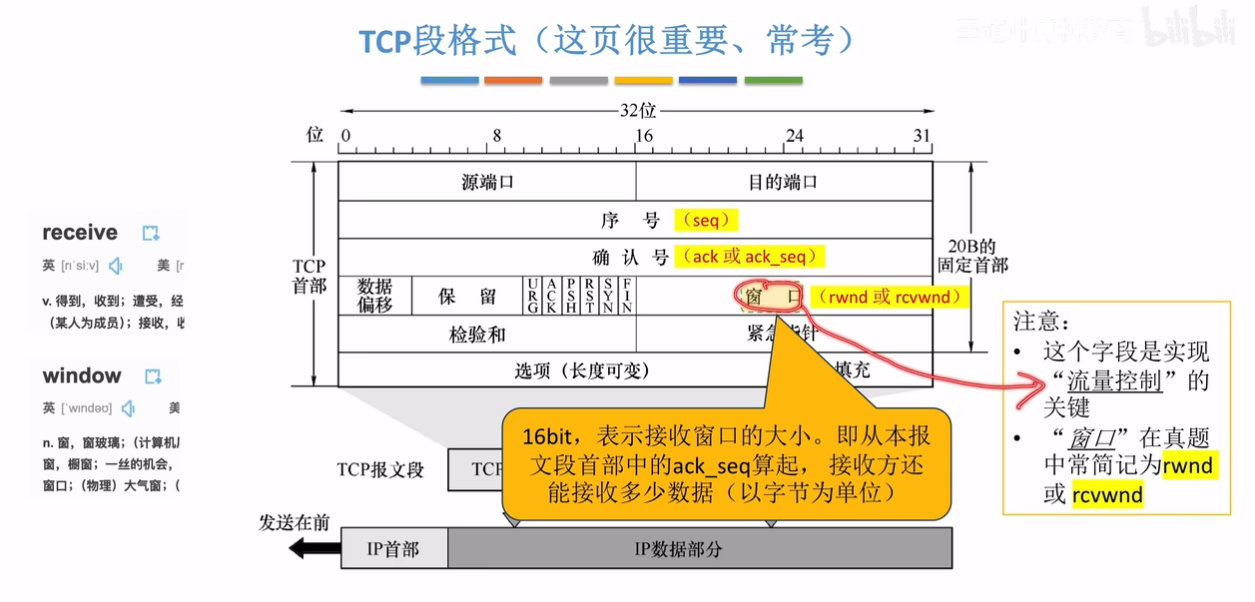

⭐==窗口==（rwnd，rcwnd）

  • 16bit，表示剩余接收窗口的大小。

  • 是实现“流量控制”的关键。

image-20260926151245837

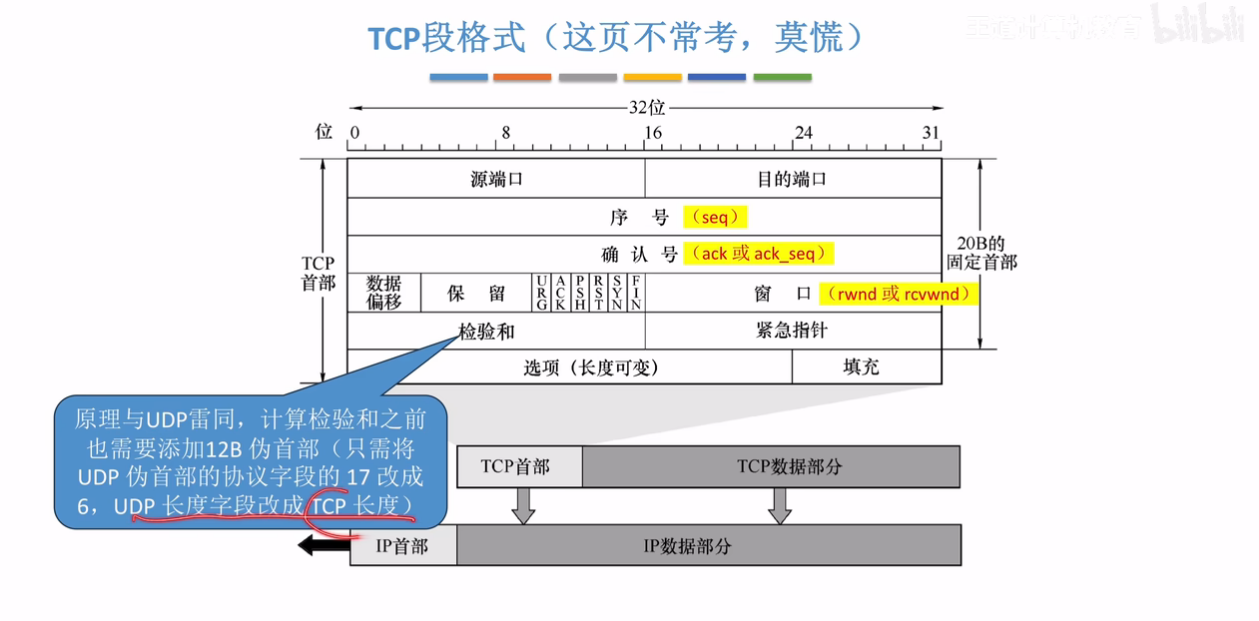

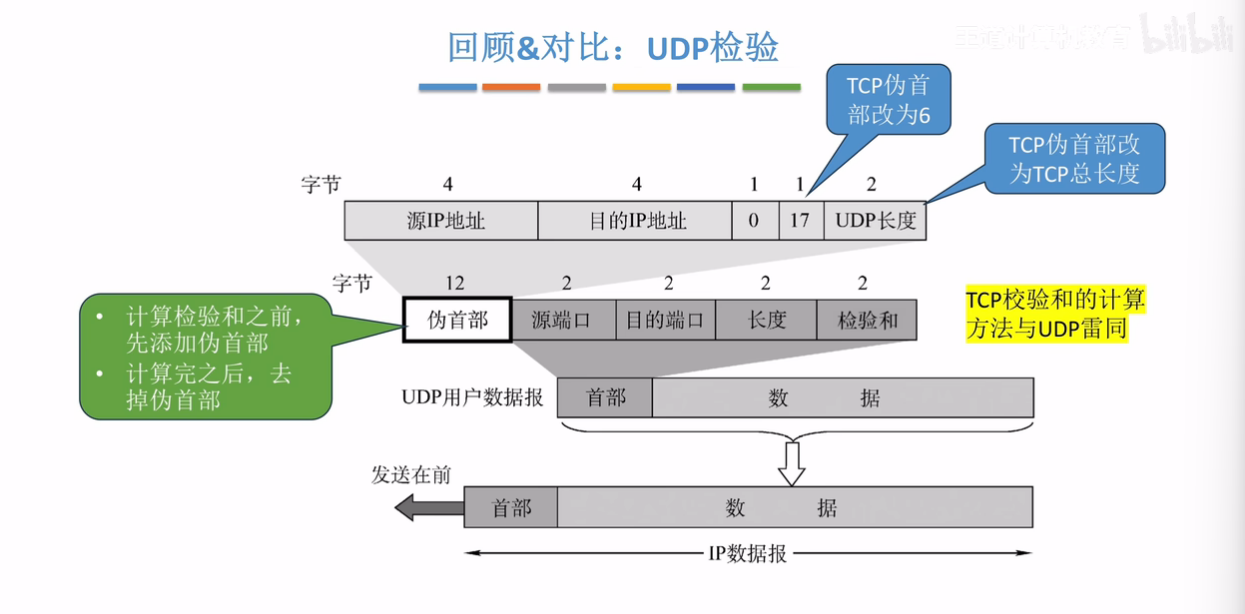

检验和

  • 与UDP差不多。计算检验和之前也需要添加12B伪首部。
    • （只需将UDP伪首部中：“协议字段”的17改为6，“UDP长度”改成“”TCP长度）

image-20260926151402906

image-20260926151412435

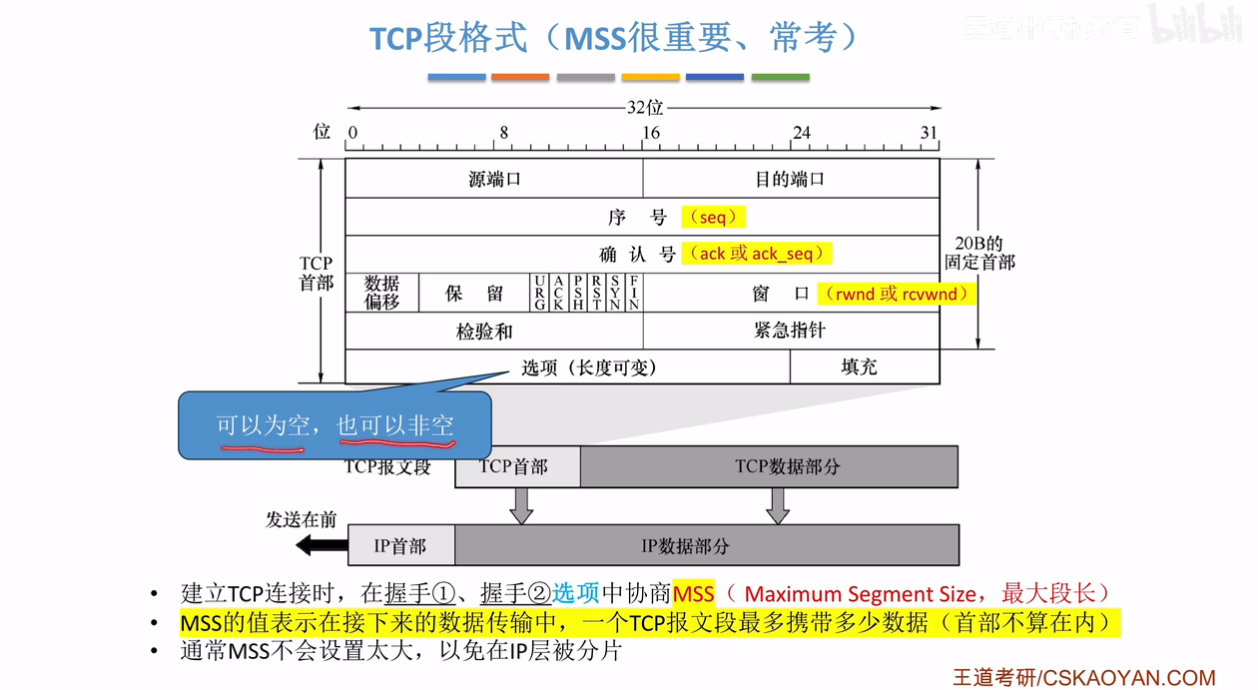

⭐ 选项

在TCP建立连接时，在握手①、握手② 选项中协商 ==MSS==（最大段长）

==MSS的值表示在接下来的数据传输中，一个TCP报文段最多携带多少数据（首部不算在内）==

image-20260926151732730

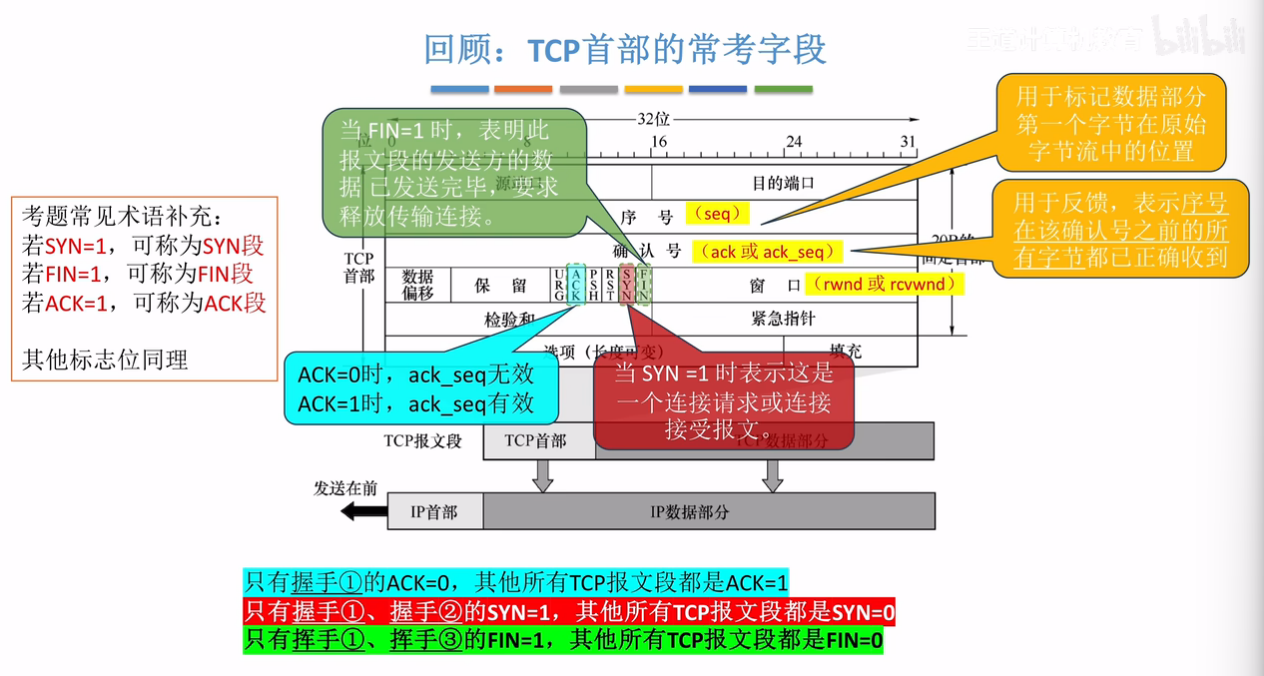

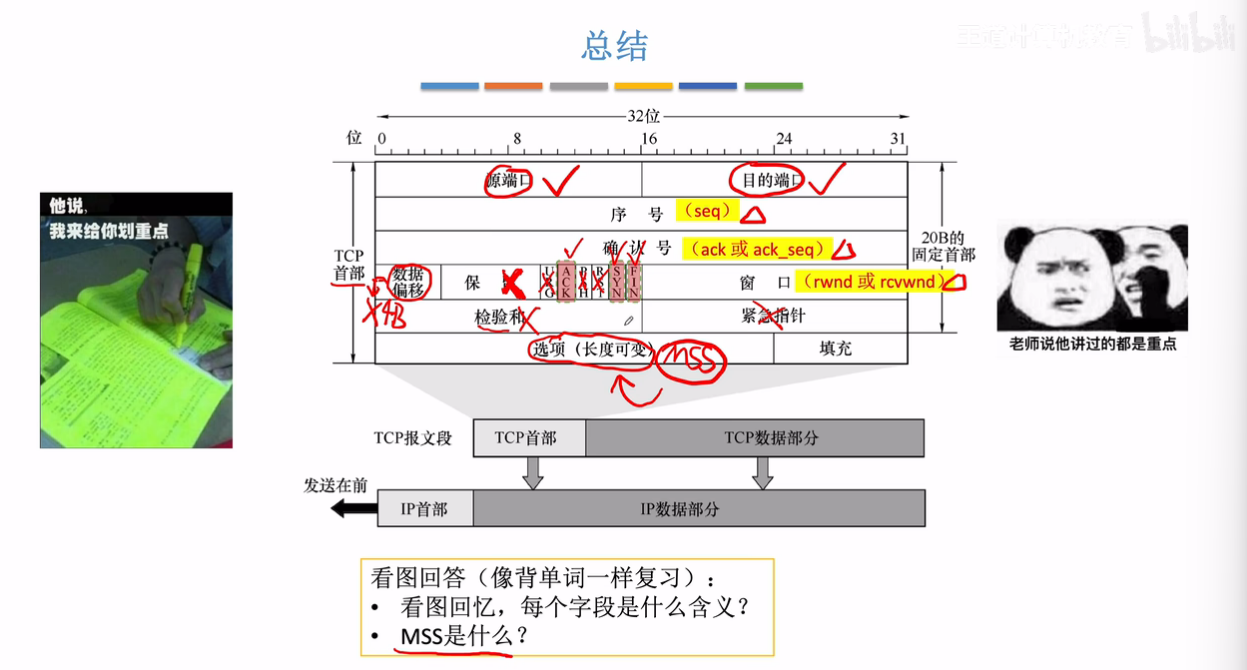

回顾

image-20260926152251889

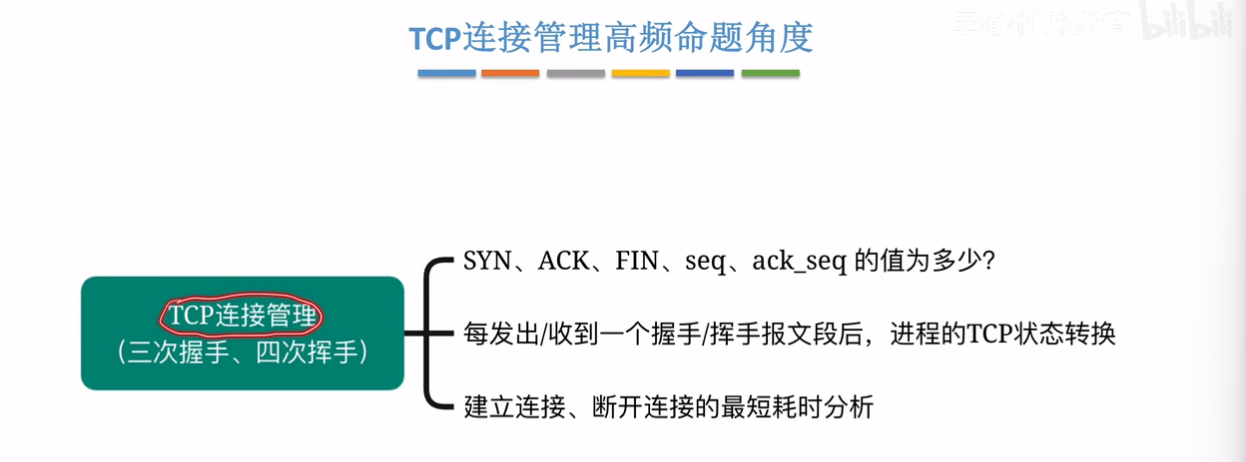

TCP 连接管理（三次握手，四次挥手）

image-20260926152507183

image-20260926152520179

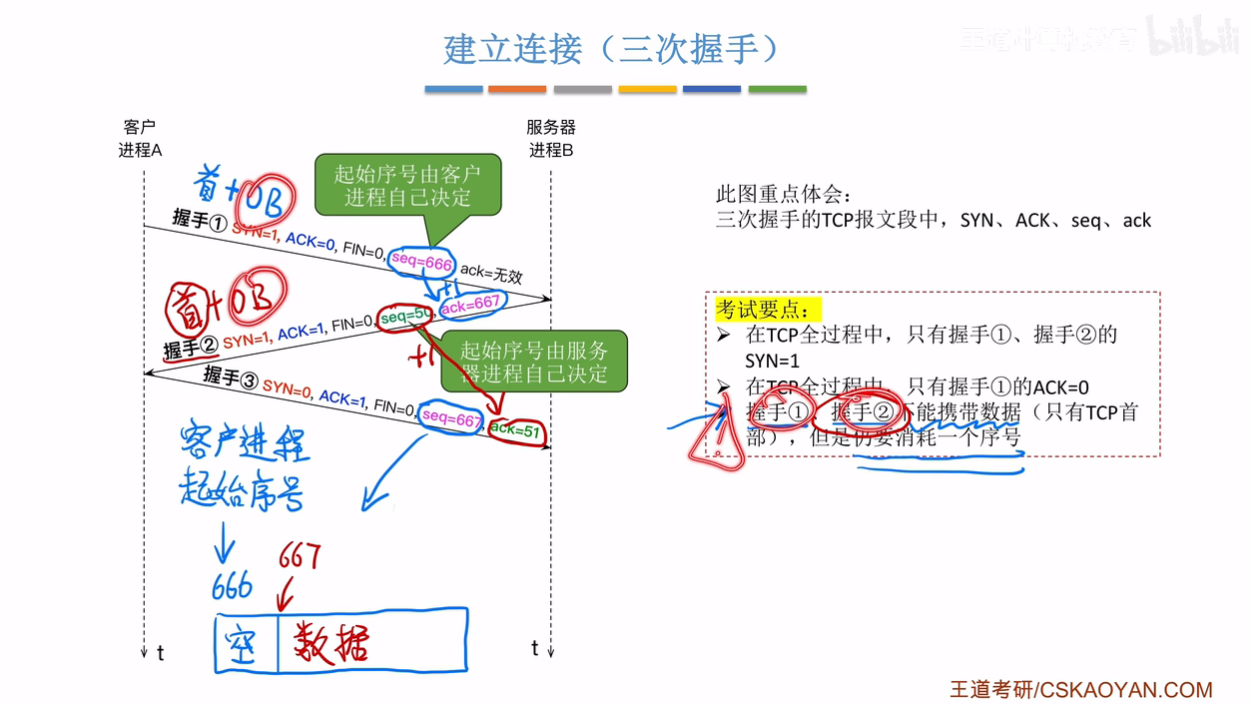

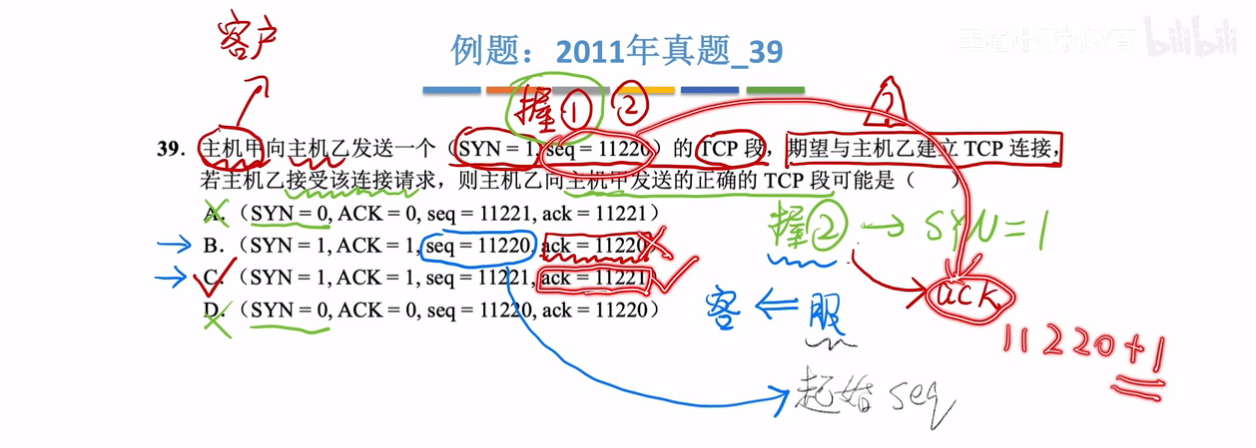

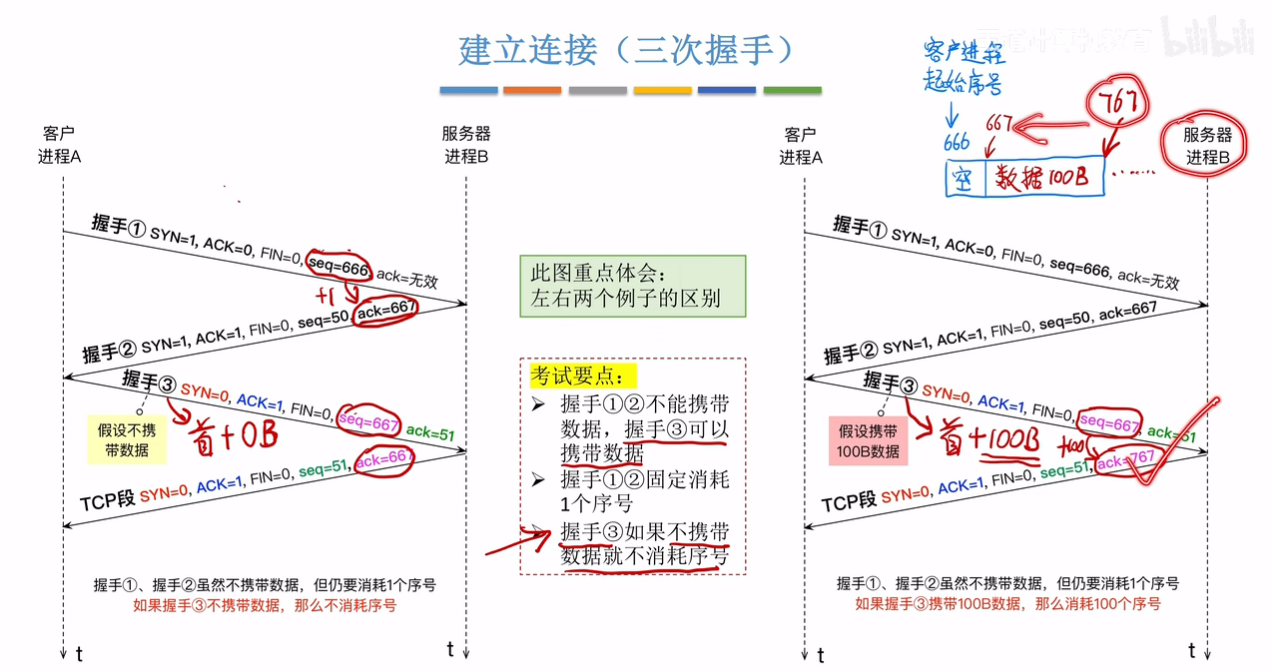

==三次握手==

1.SYN，FIN，seq，ack_seq，ACK的值为多少。

  • 握手①，握手②尽管不能携带数据，但是仍要消耗1个序号seq。==【seq +1→ack】==
  • 握手③不携带数据时就不消耗序号seq，携带数据时就消耗seq（消耗多少取决于携带的数据量）==【seq + n→ack】==

image-20260926153230081

image-20260926153429287

image-20260926153715710

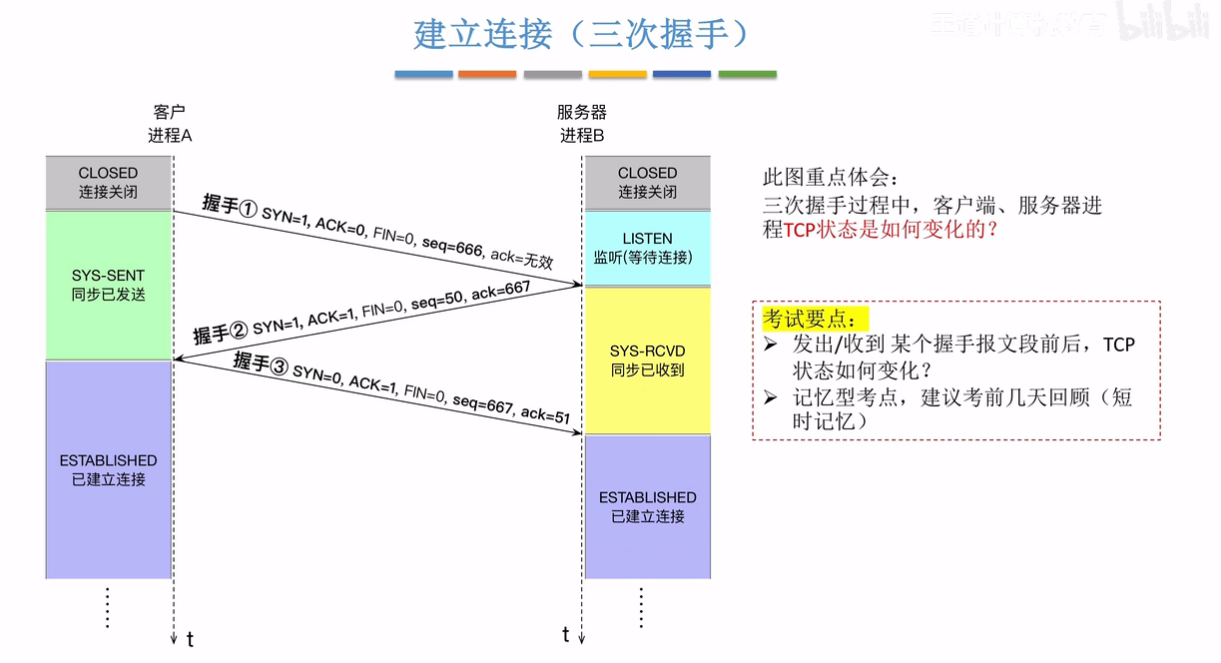

2.每发出一个握手报文段后，进程的TCP状态转换。

image-20260926154008917

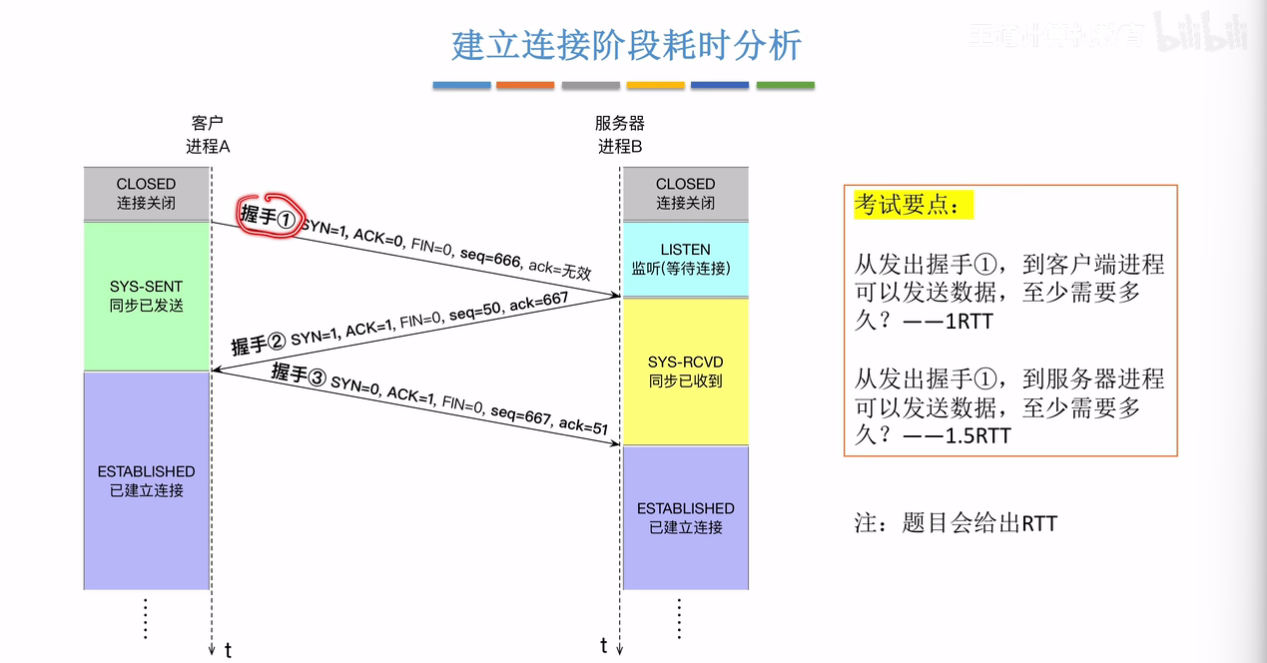

3.建立连接阶段的最短耗时分析。

image-20260926154241187

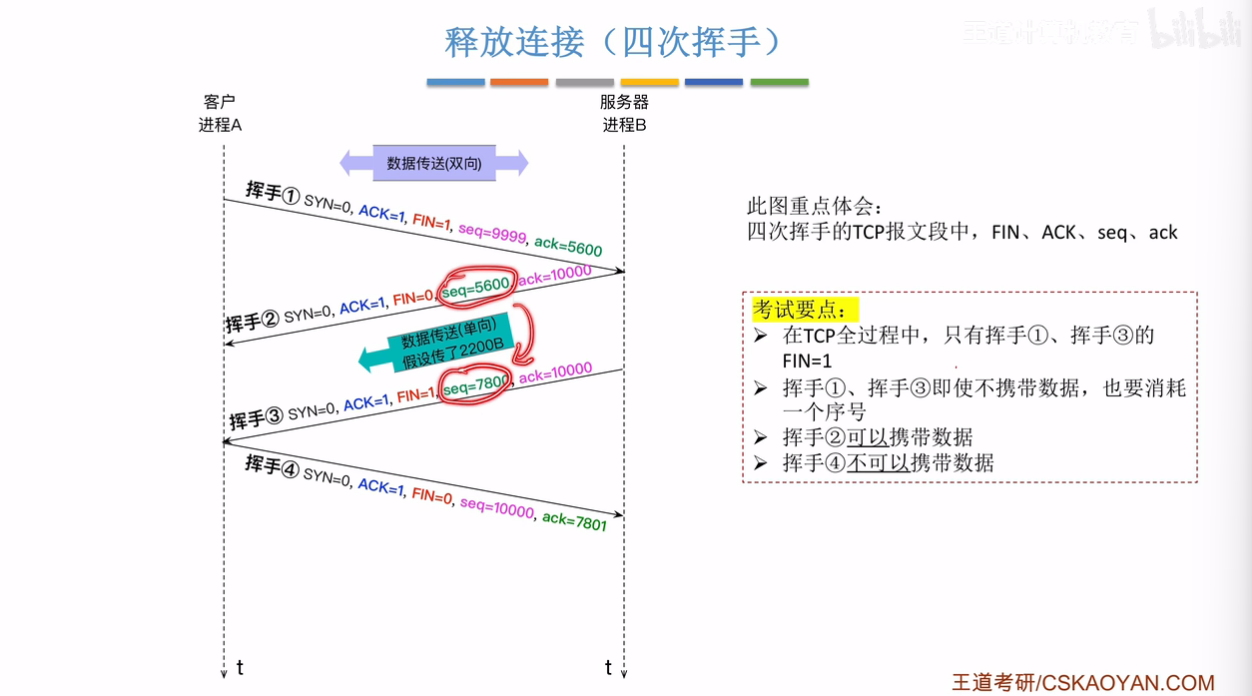

==四次挥手==

1.SYN，FIN，seq，ack_seq，ACK的值为多少

  • 只有挥手①，挥手③的FIN=1。
  • 挥手①，挥手③即使不携带数据，也要消耗1个序号seq。==【seq +1→ ack】==
  • 挥手②可以携带数据==（seq + n → seq）==。挥手④不可以携带数据。

image-20260926155212766

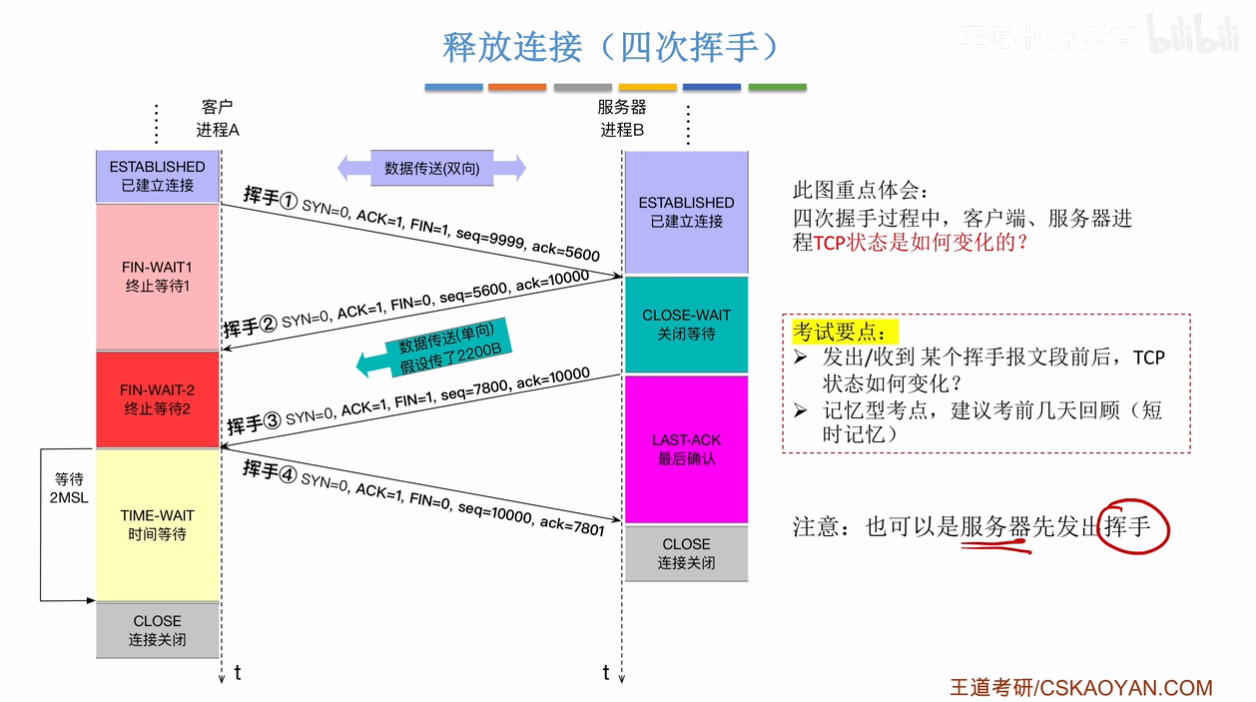

2.每收到一个挥手报文段后，进程的TCP状态转换。

image-20260926155641463

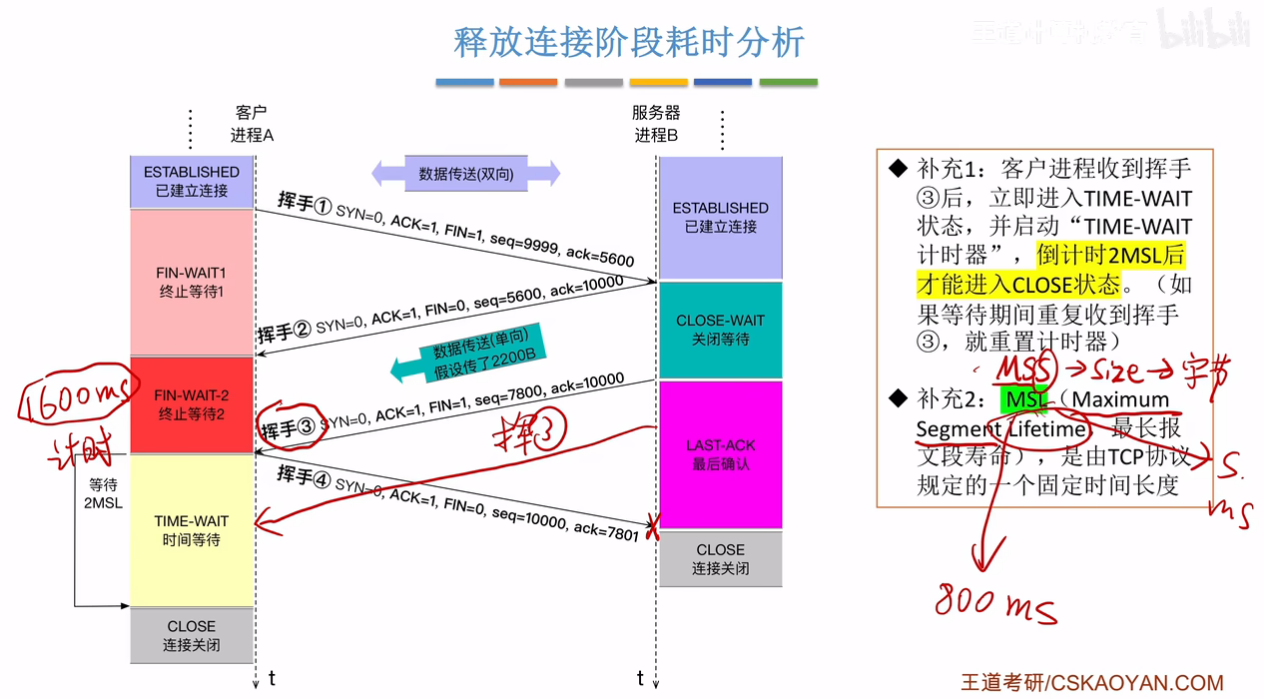

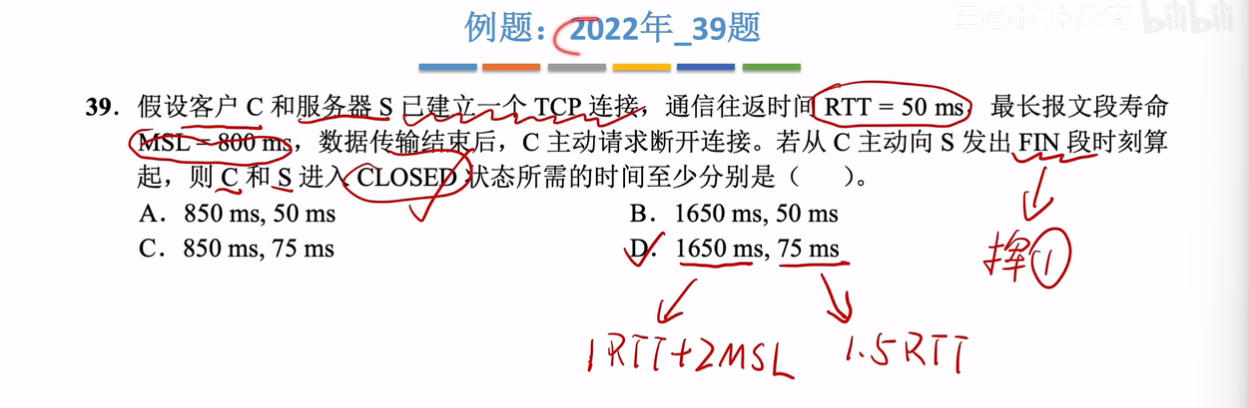

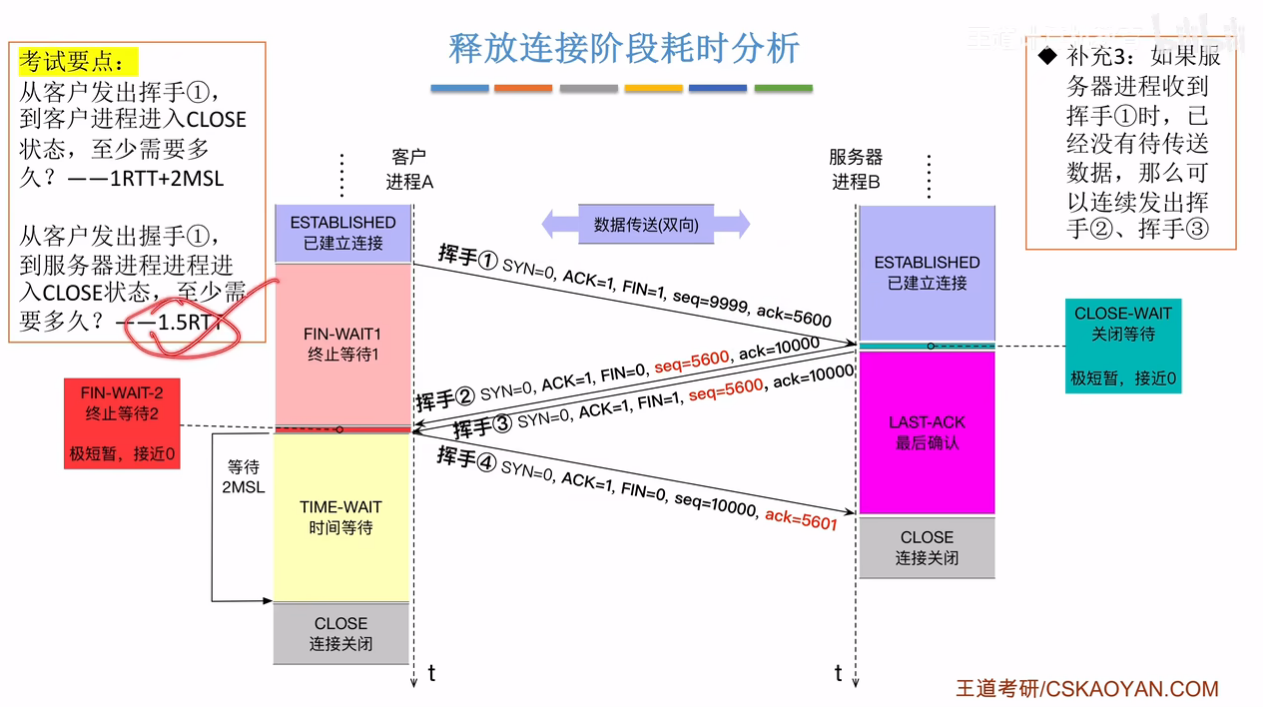

3.ack_seq。断开连接的最短耗时分析

image-20260926160123325

image-20260926160403058

image-20260926160503728

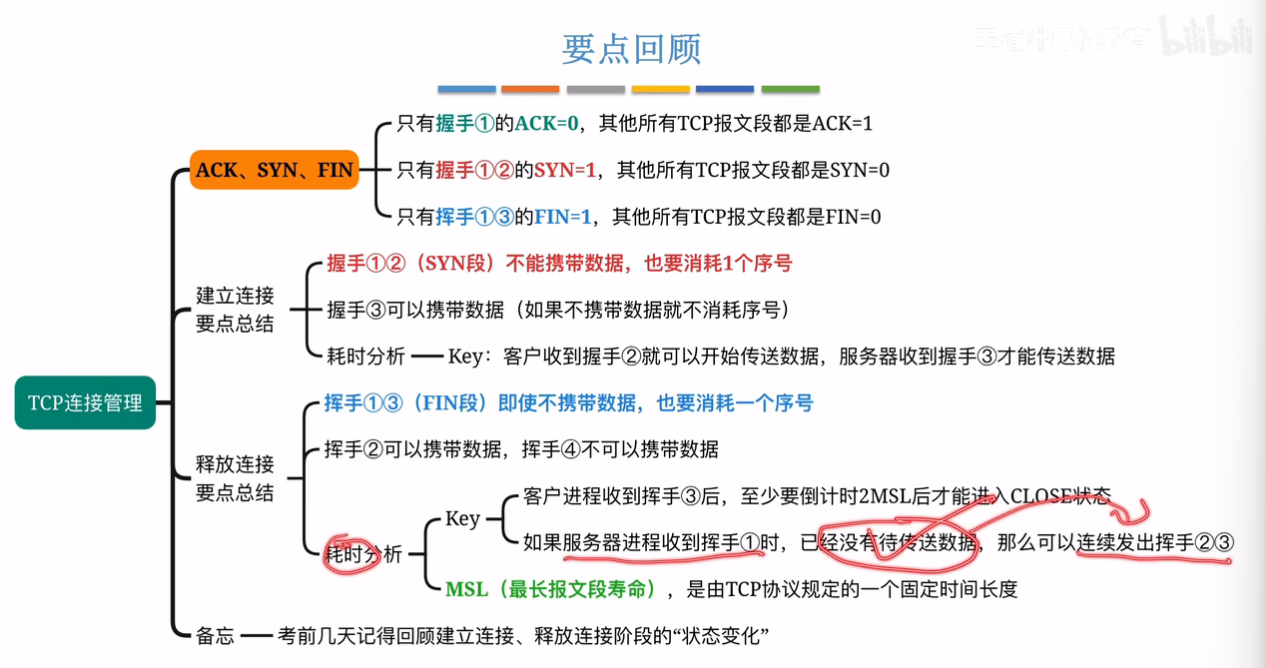

回顾

image-20260926160817173

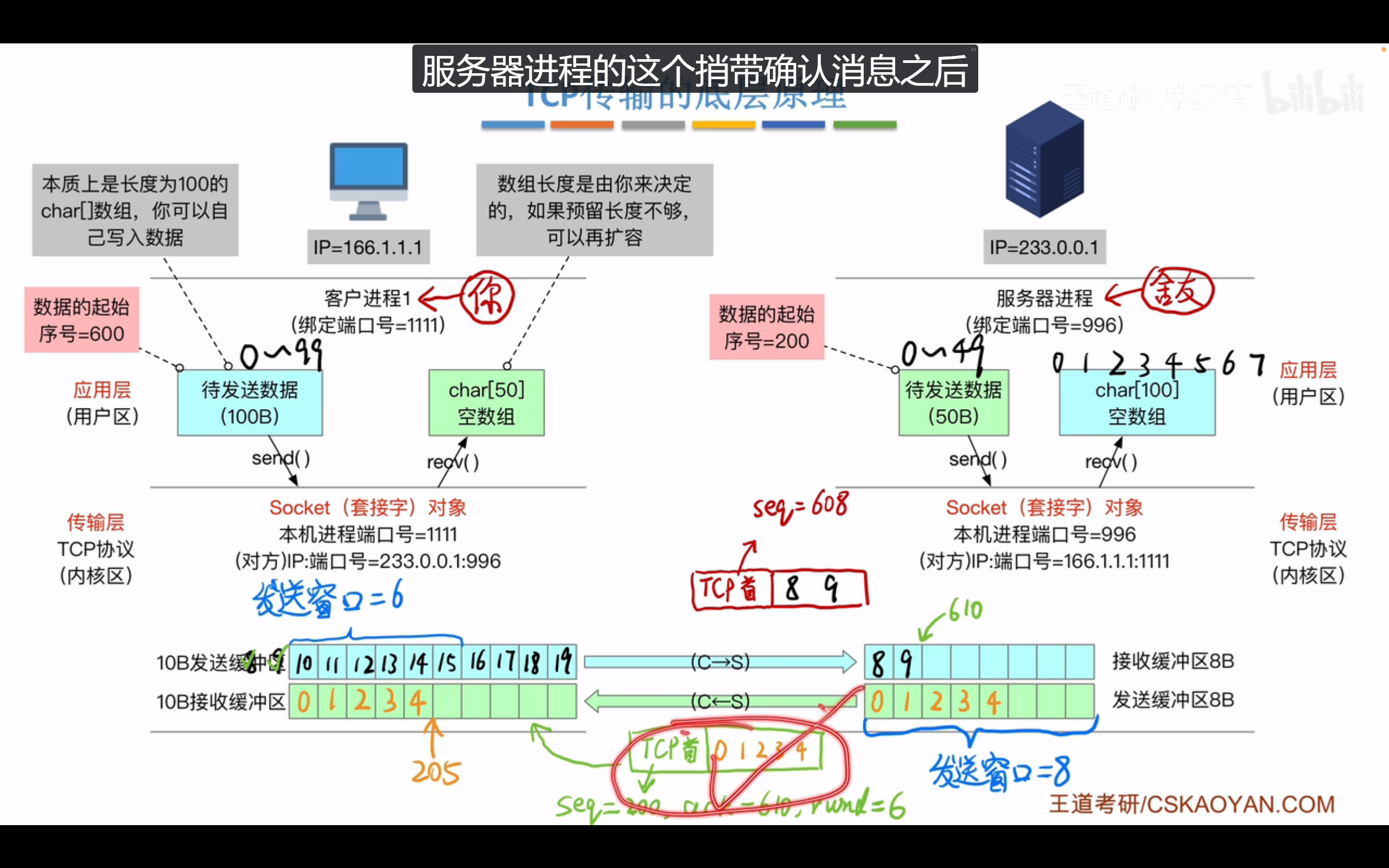

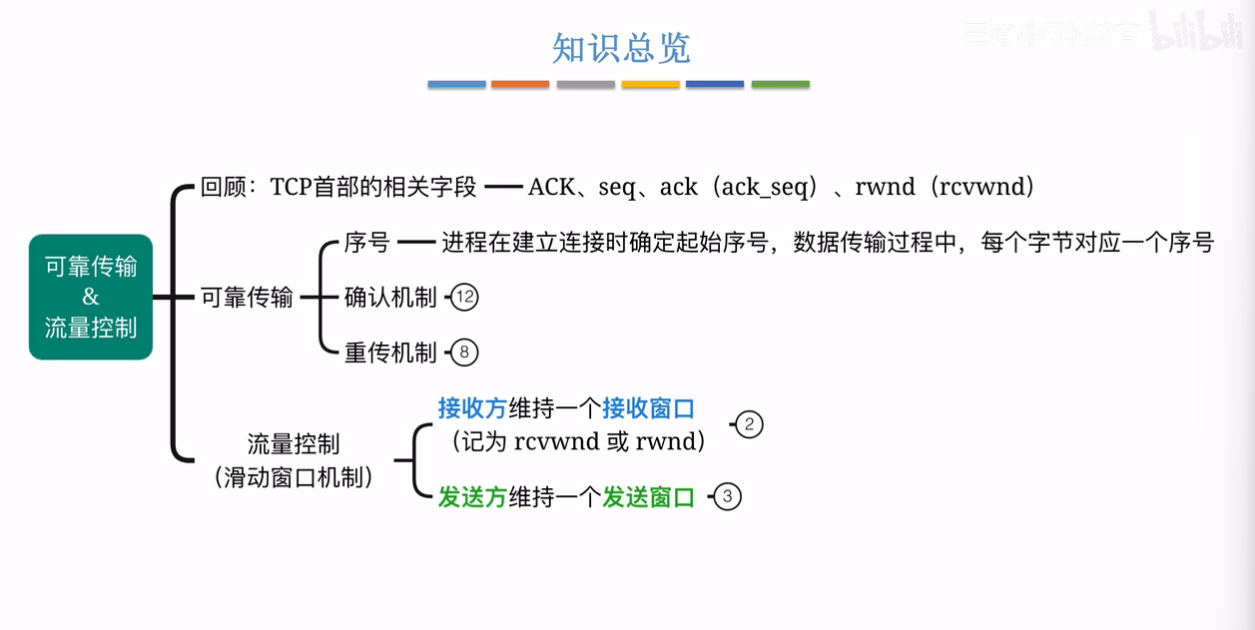

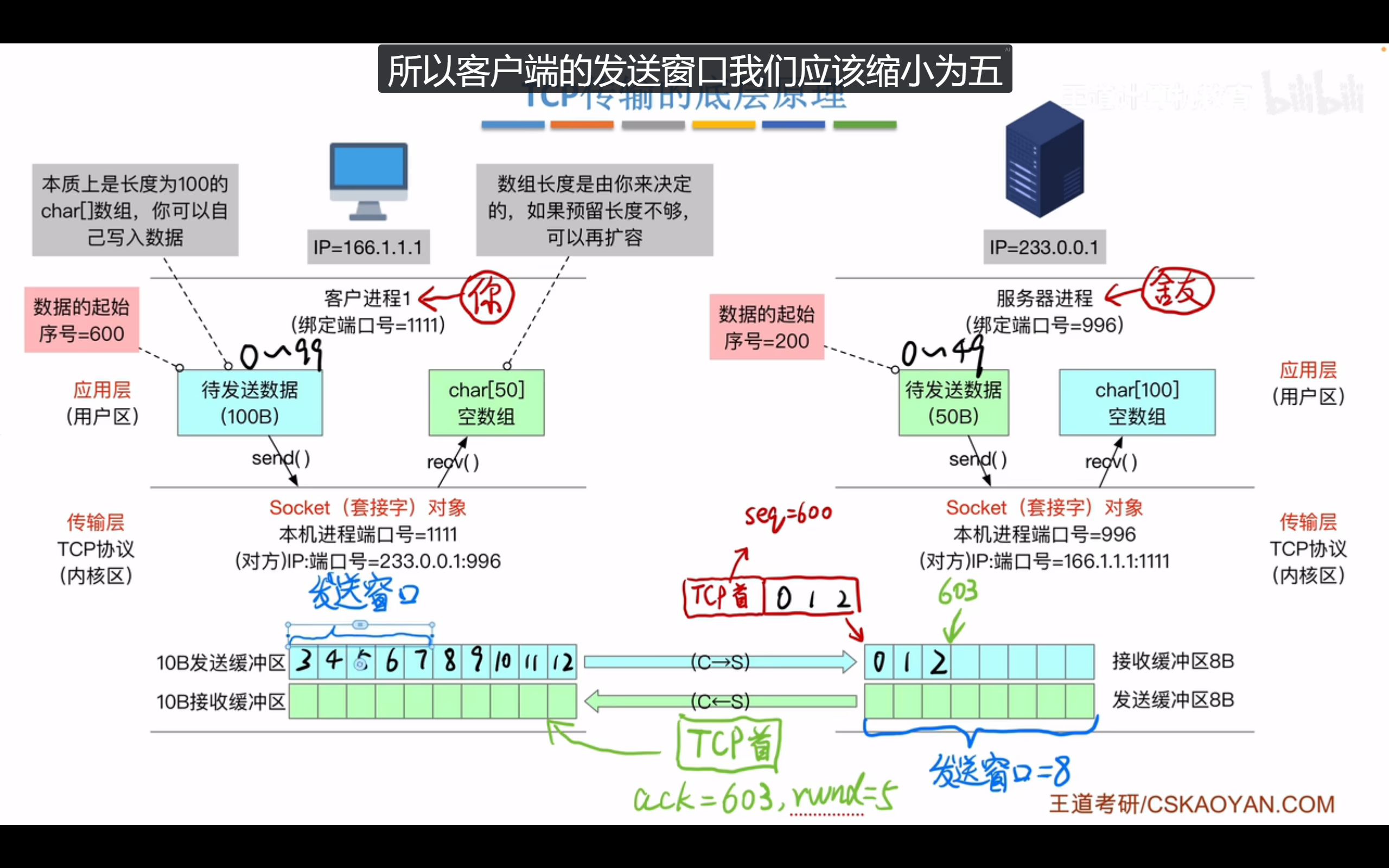

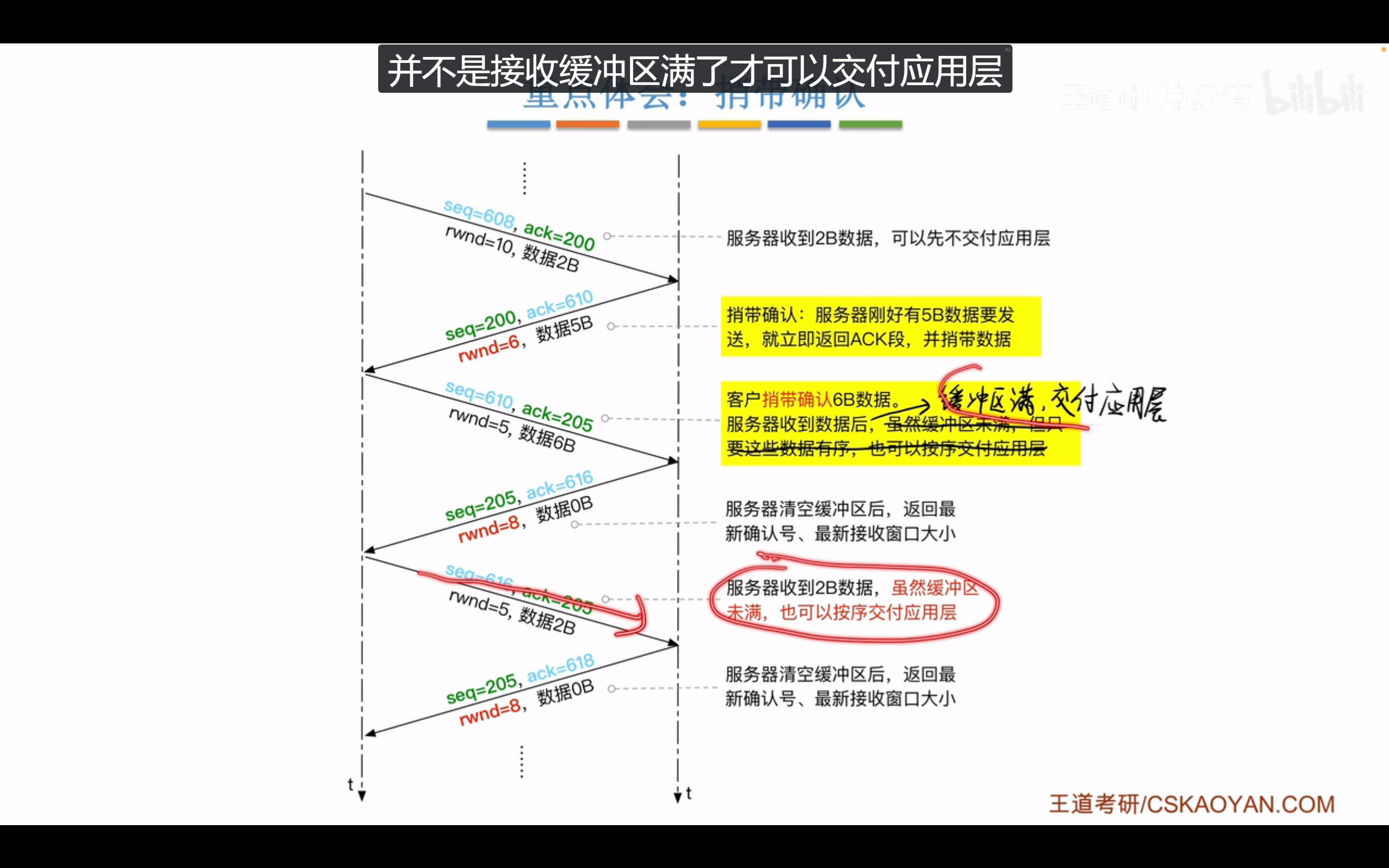

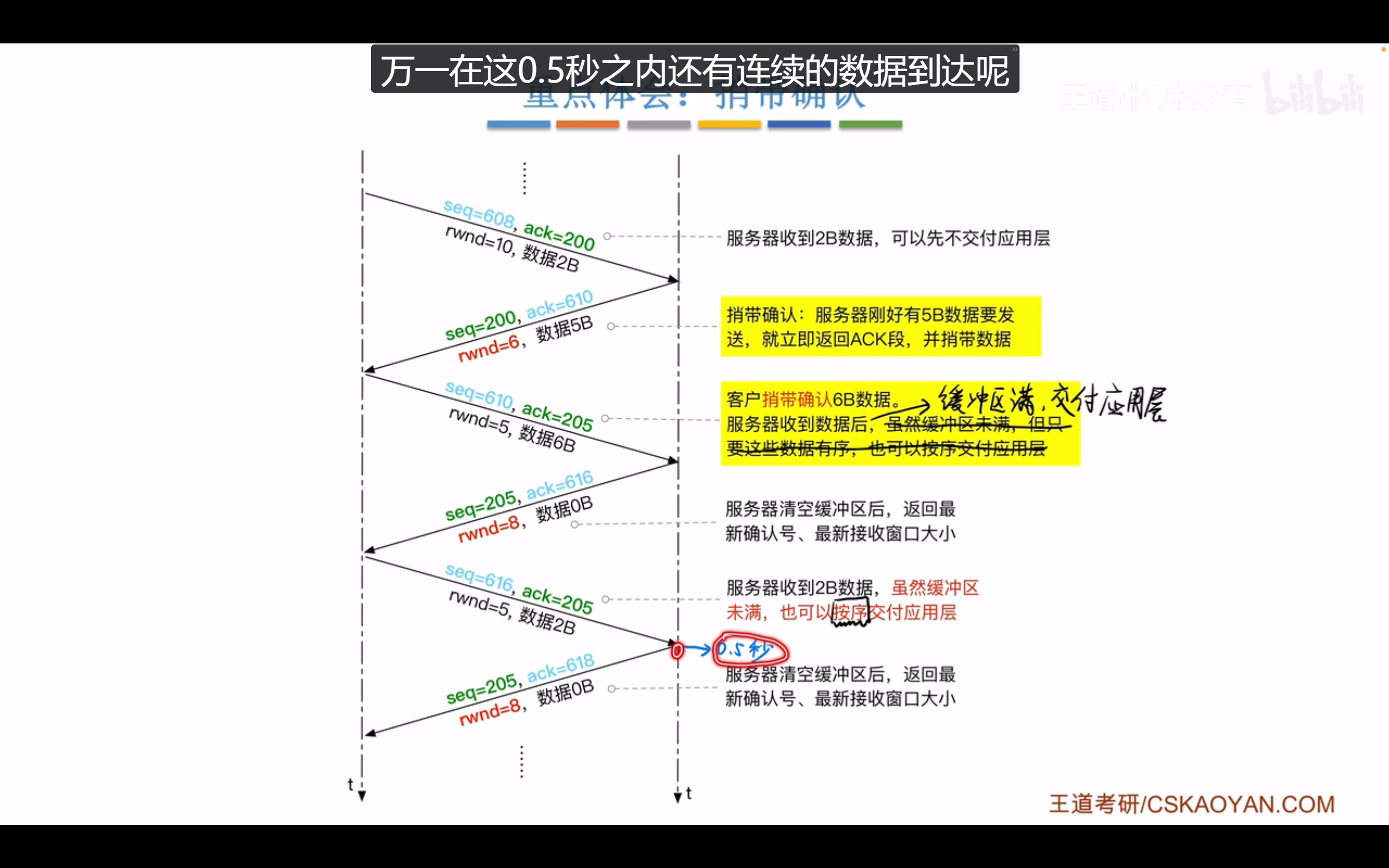

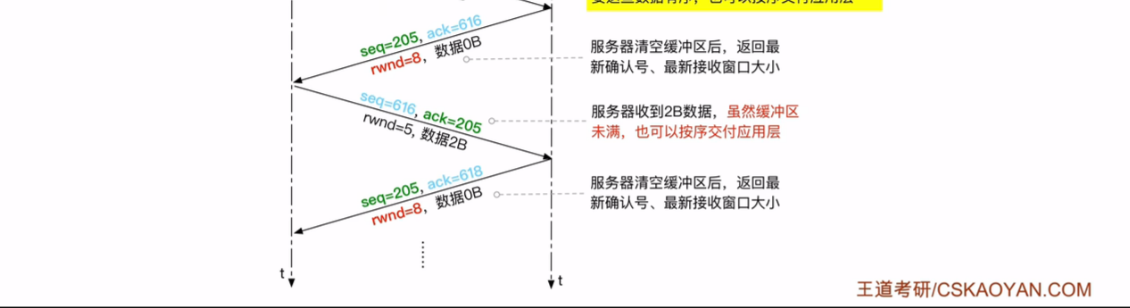

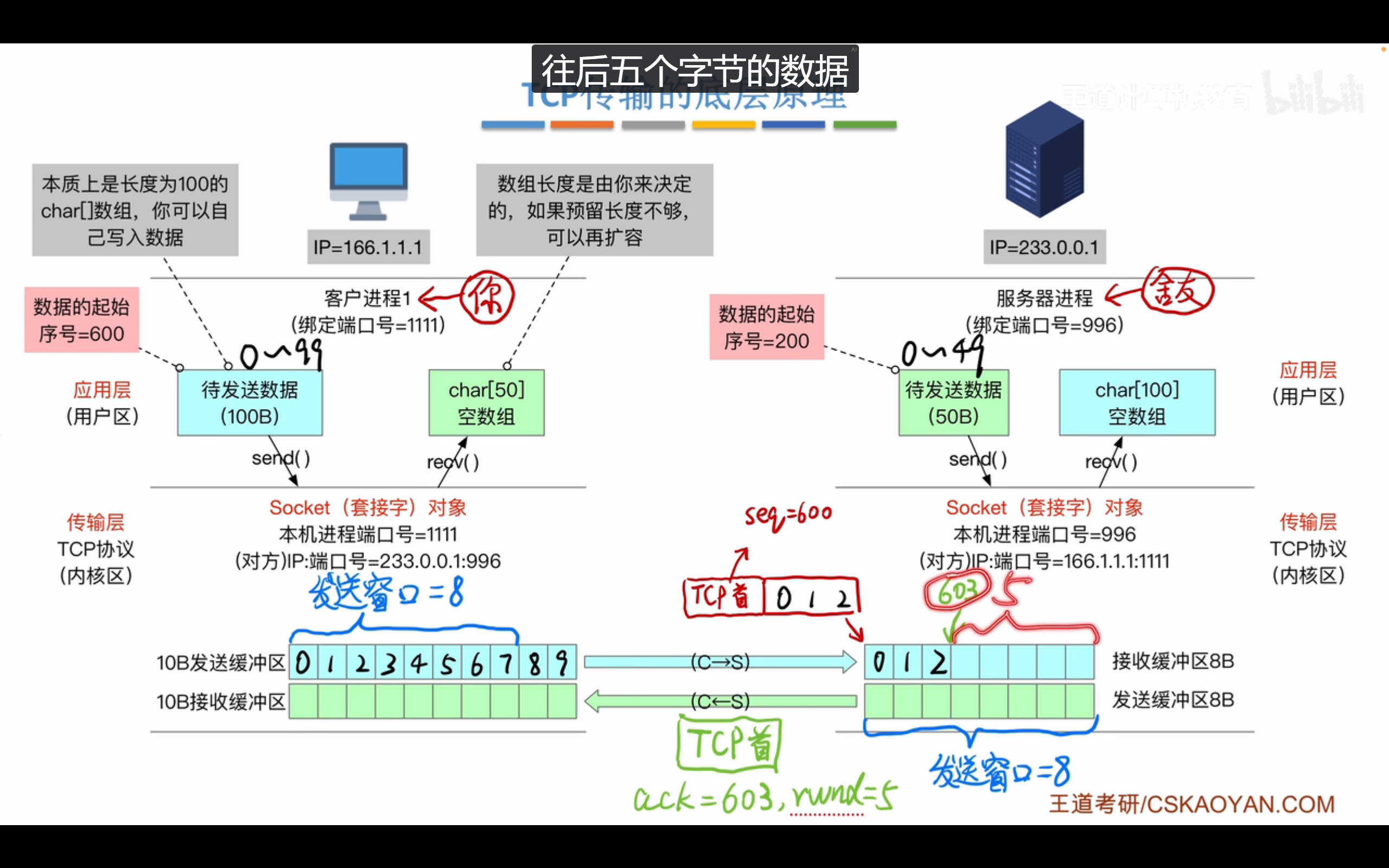

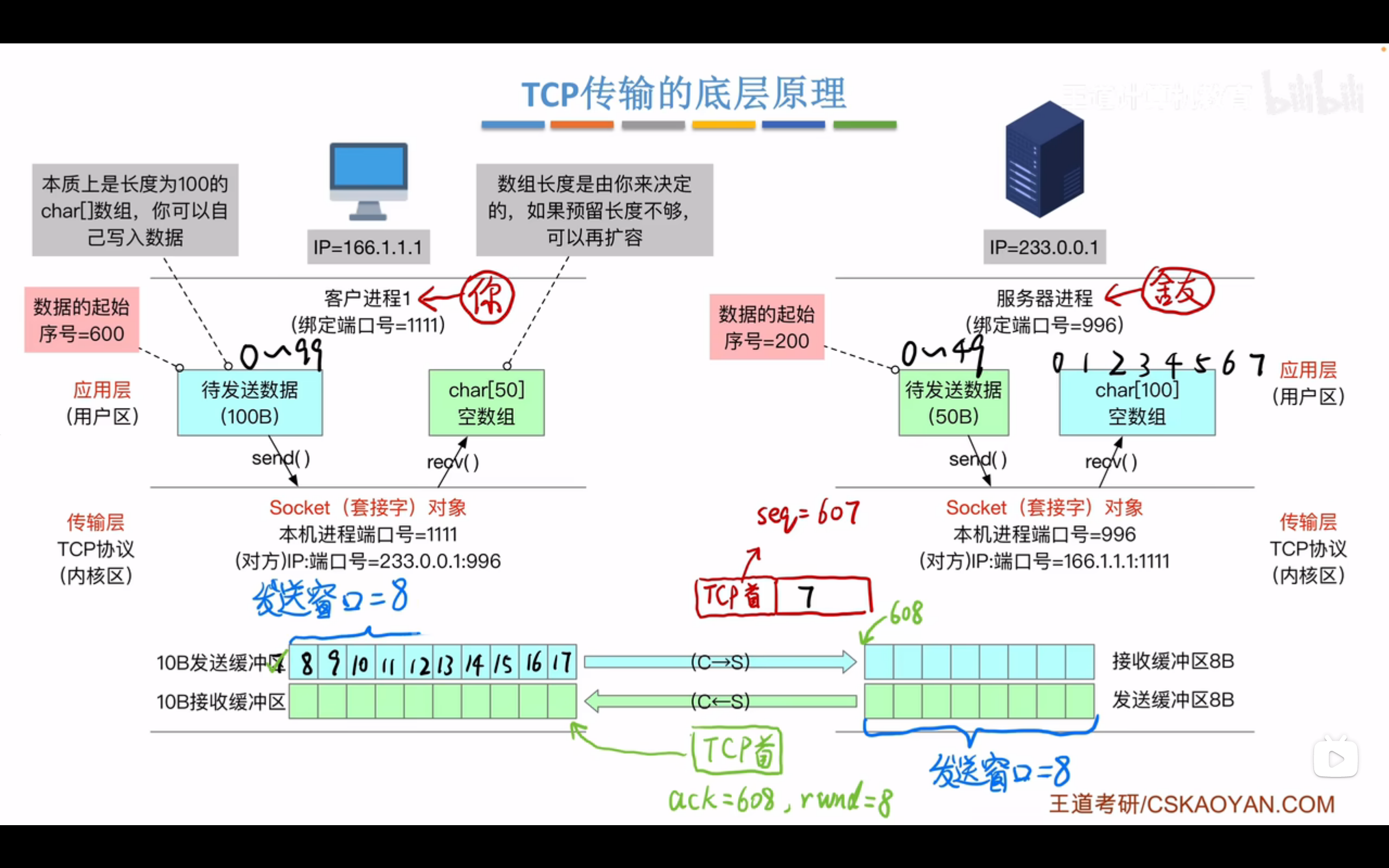

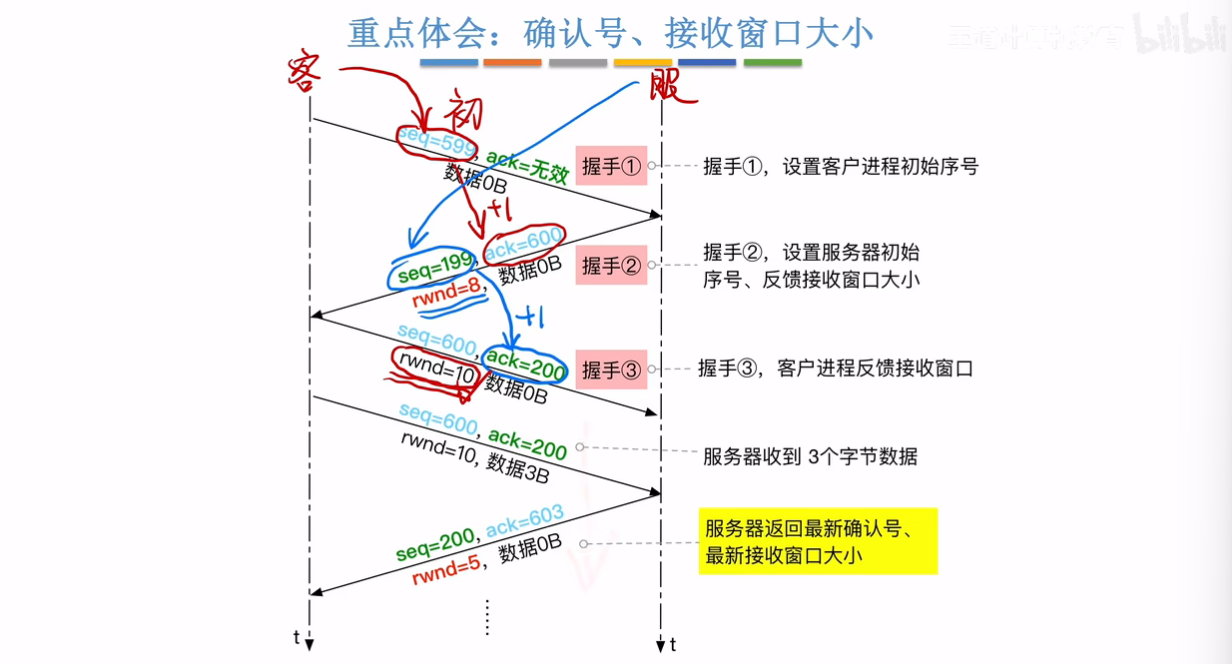

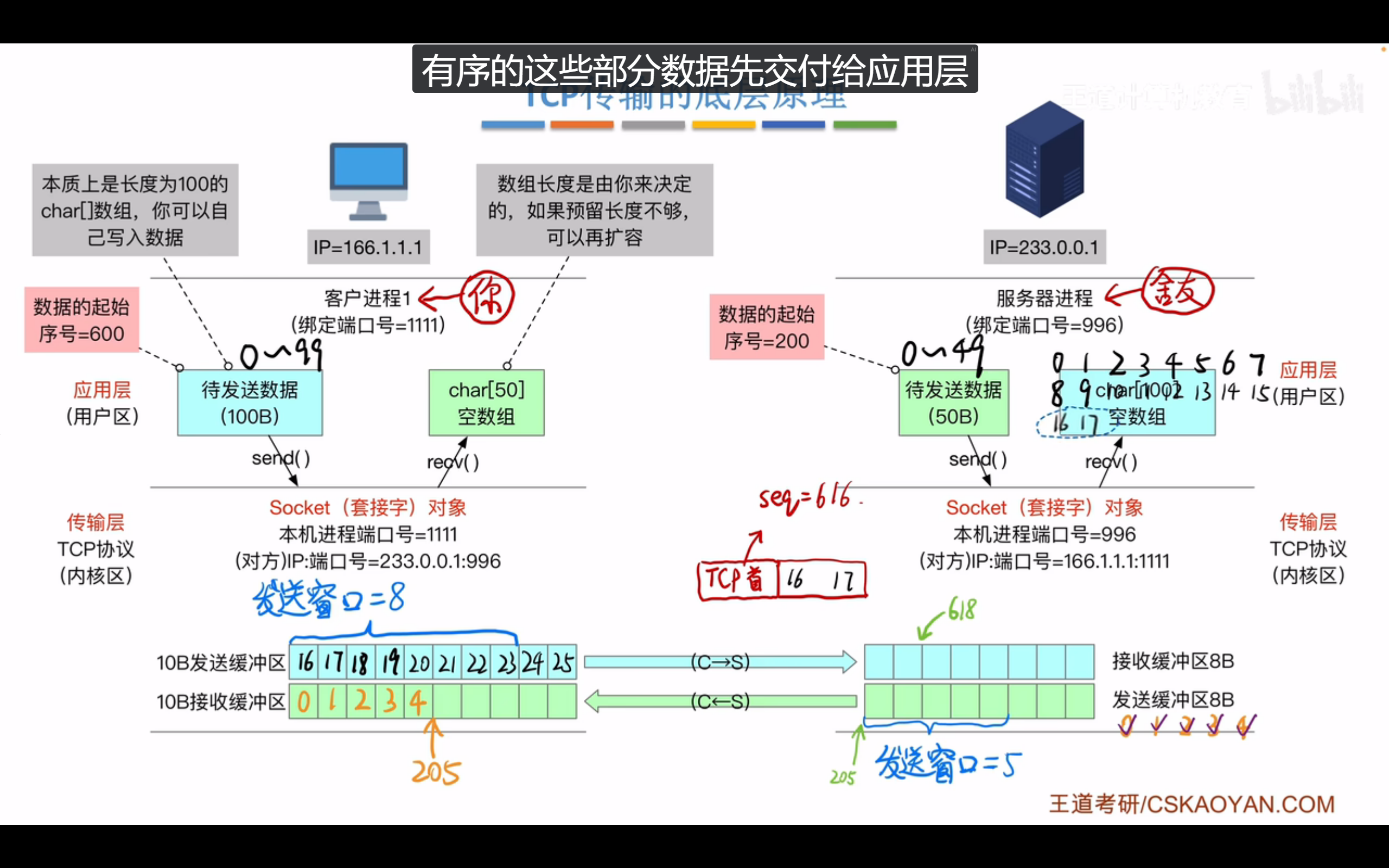

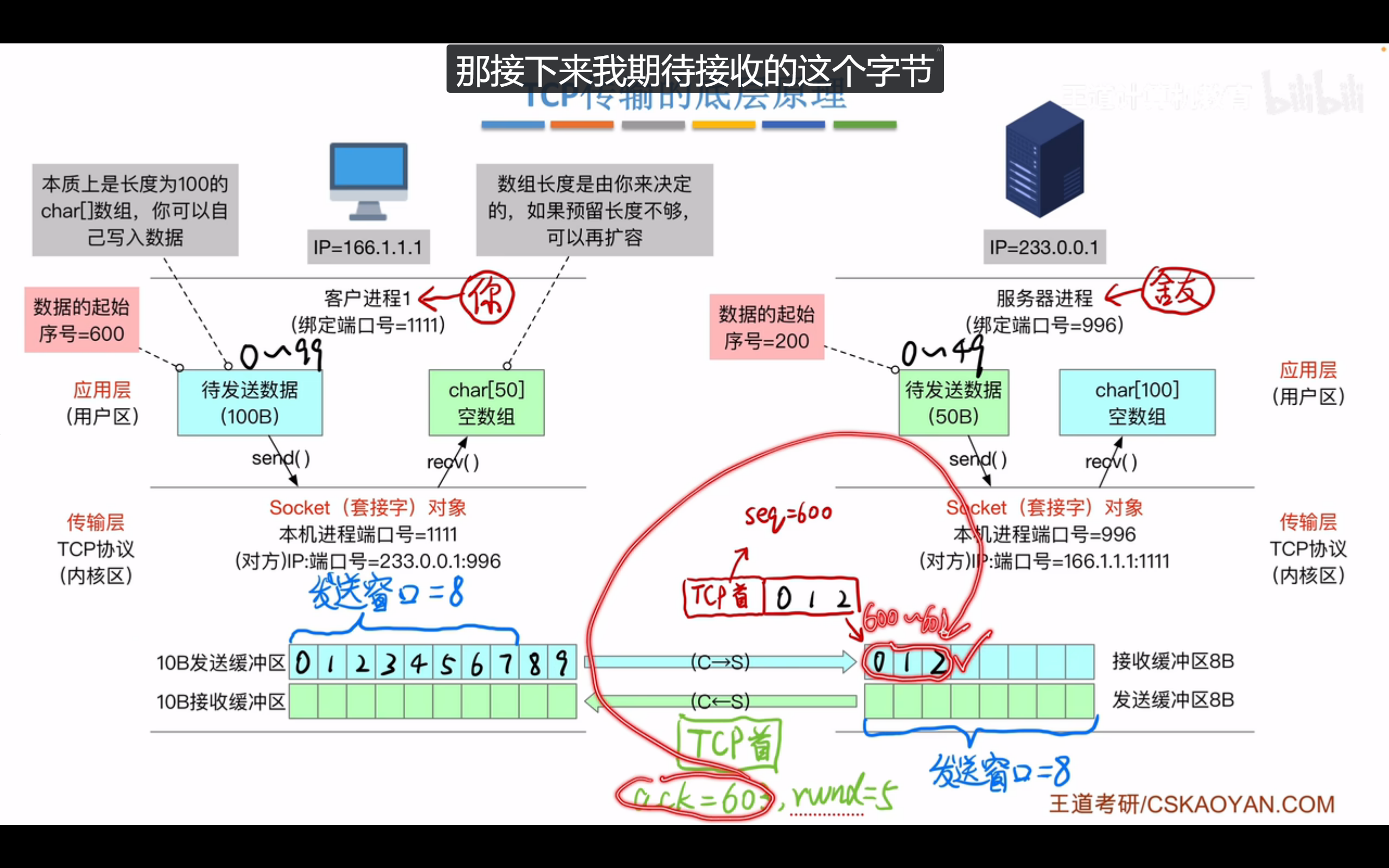

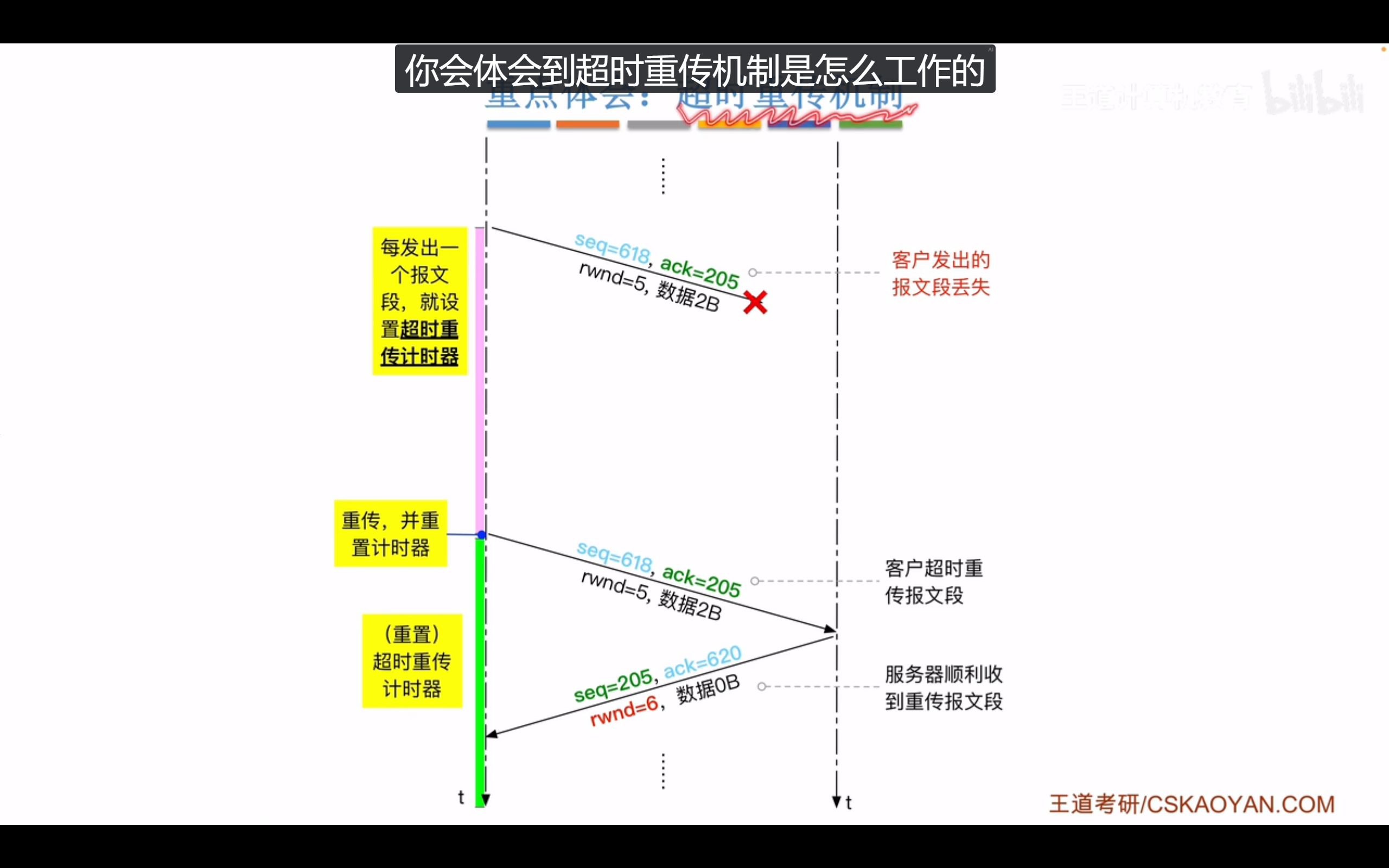

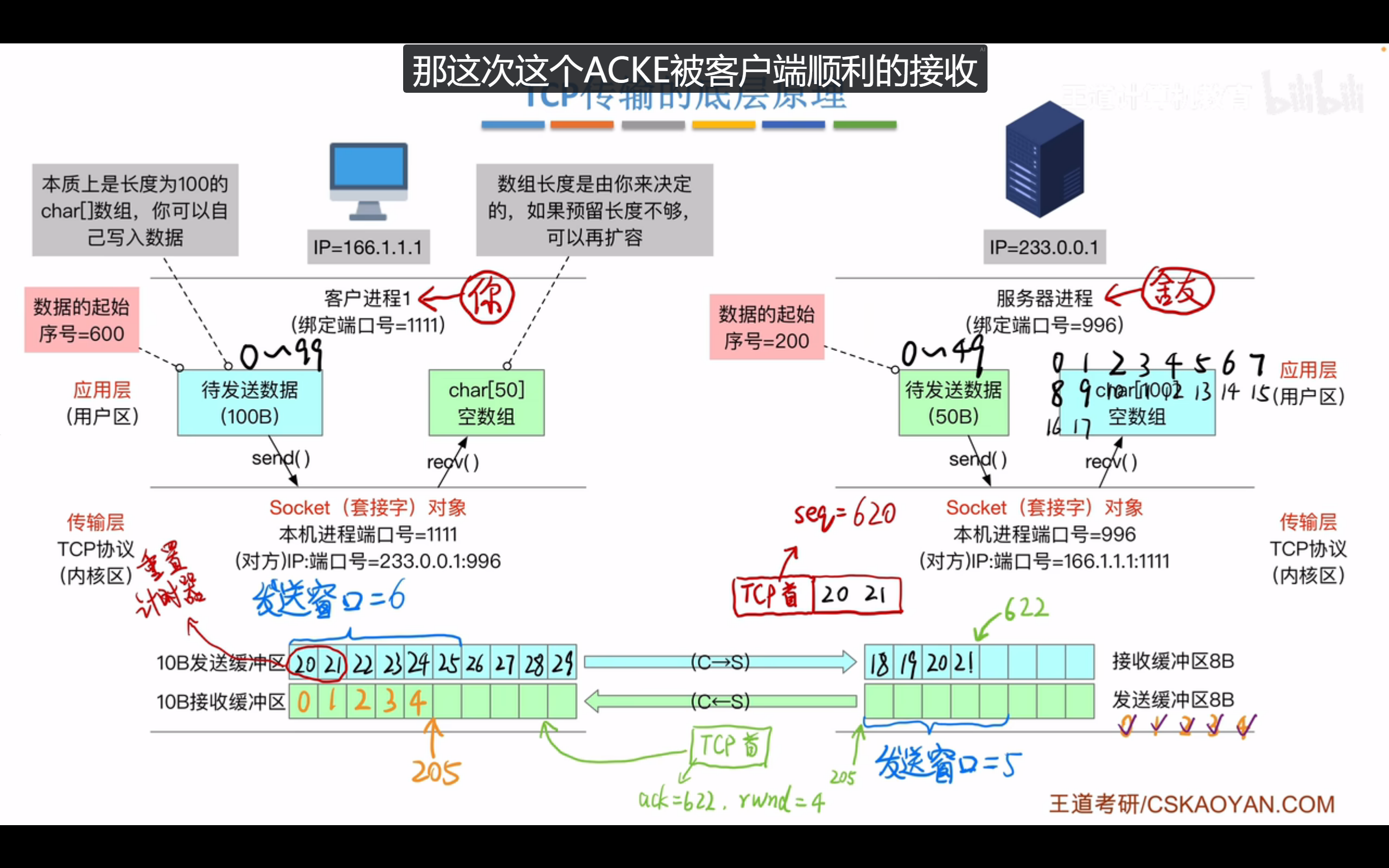

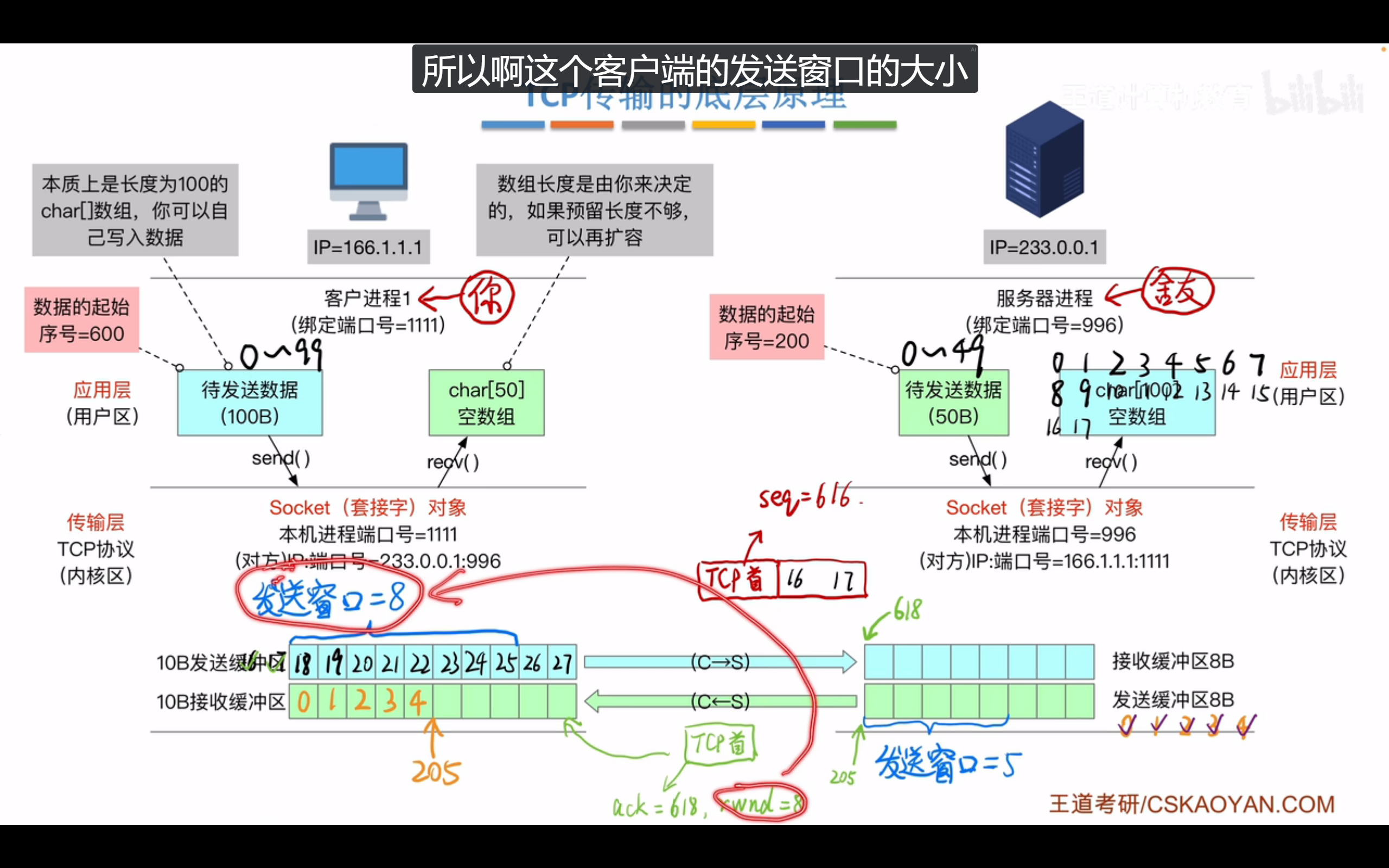

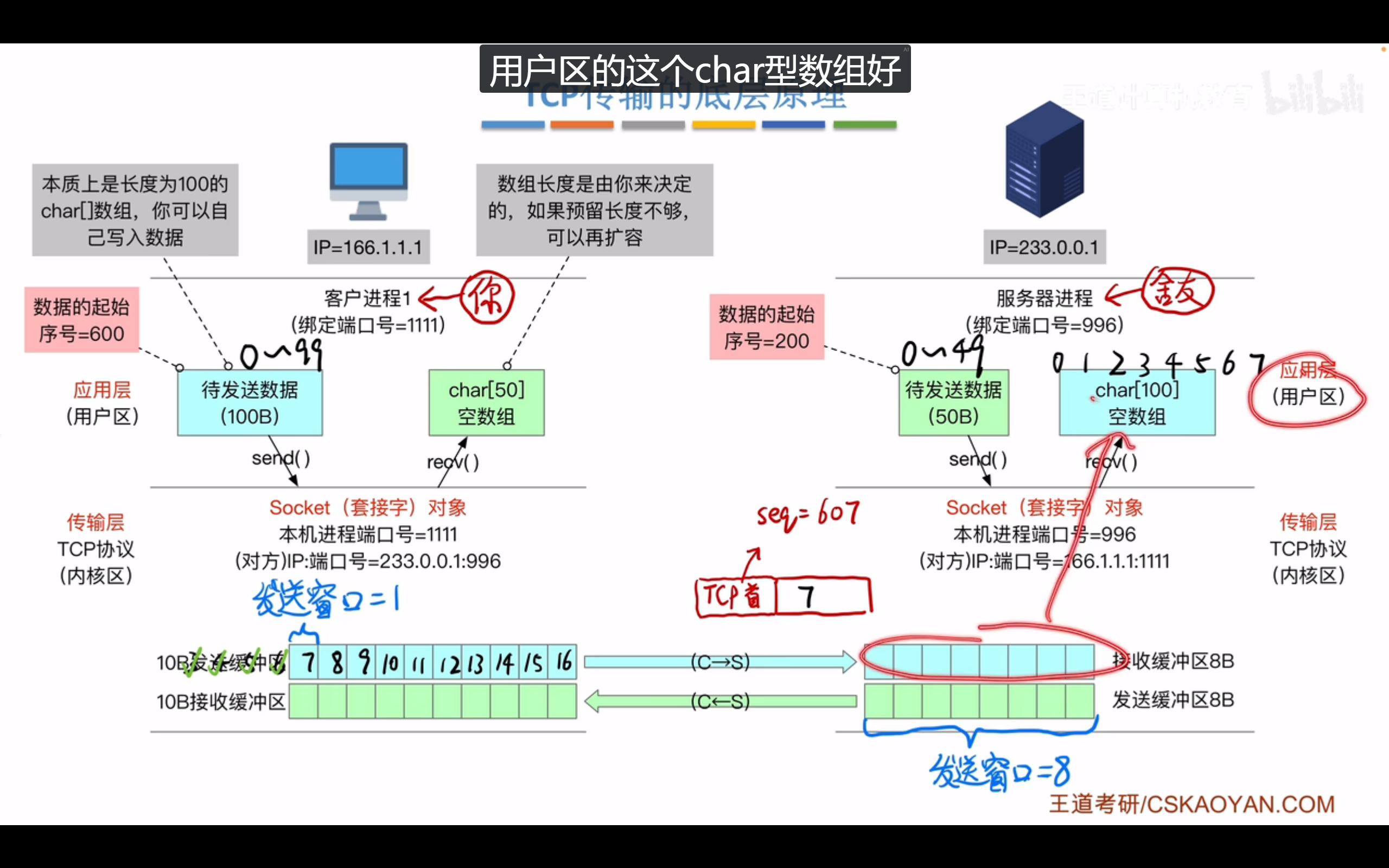

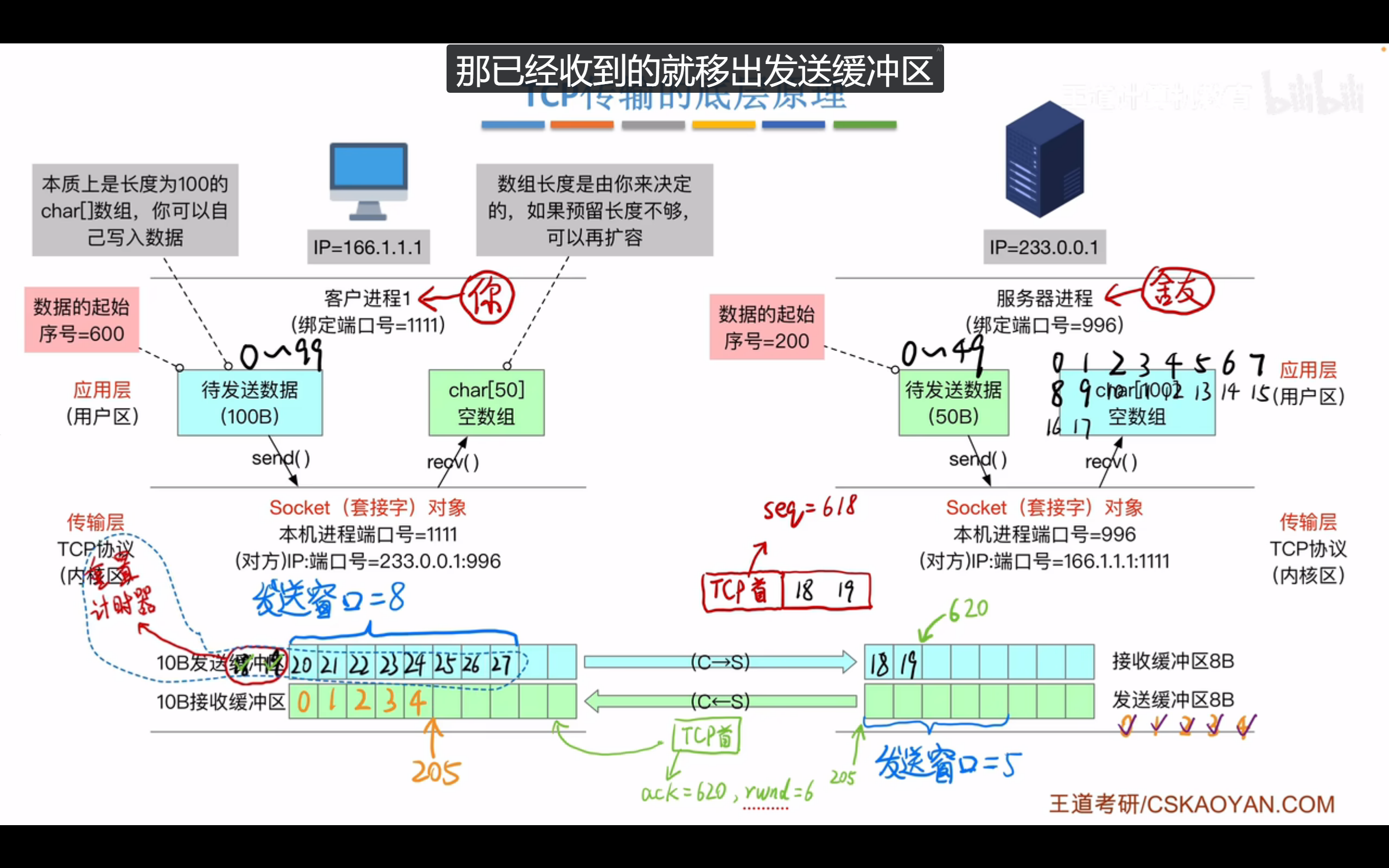

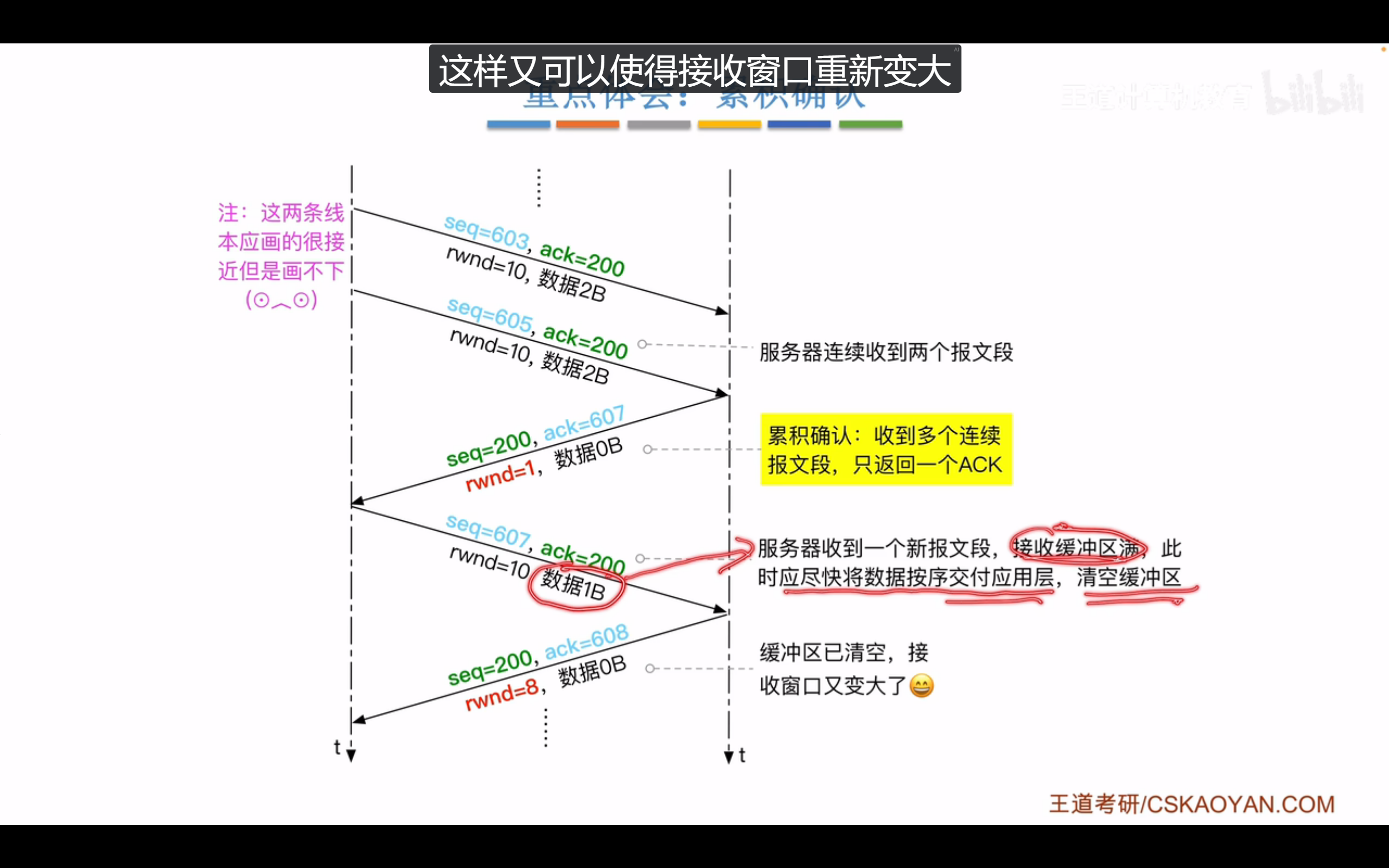

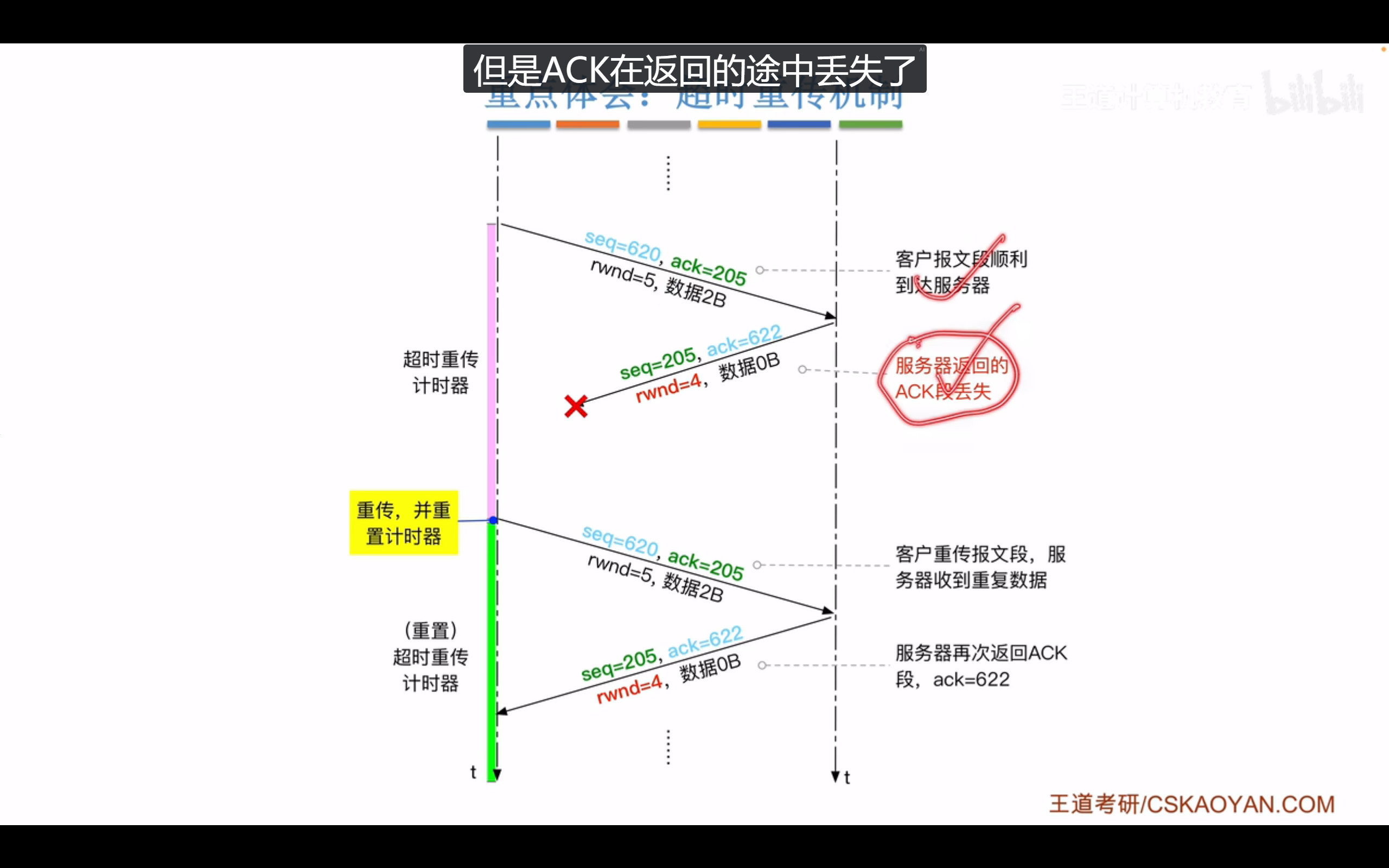

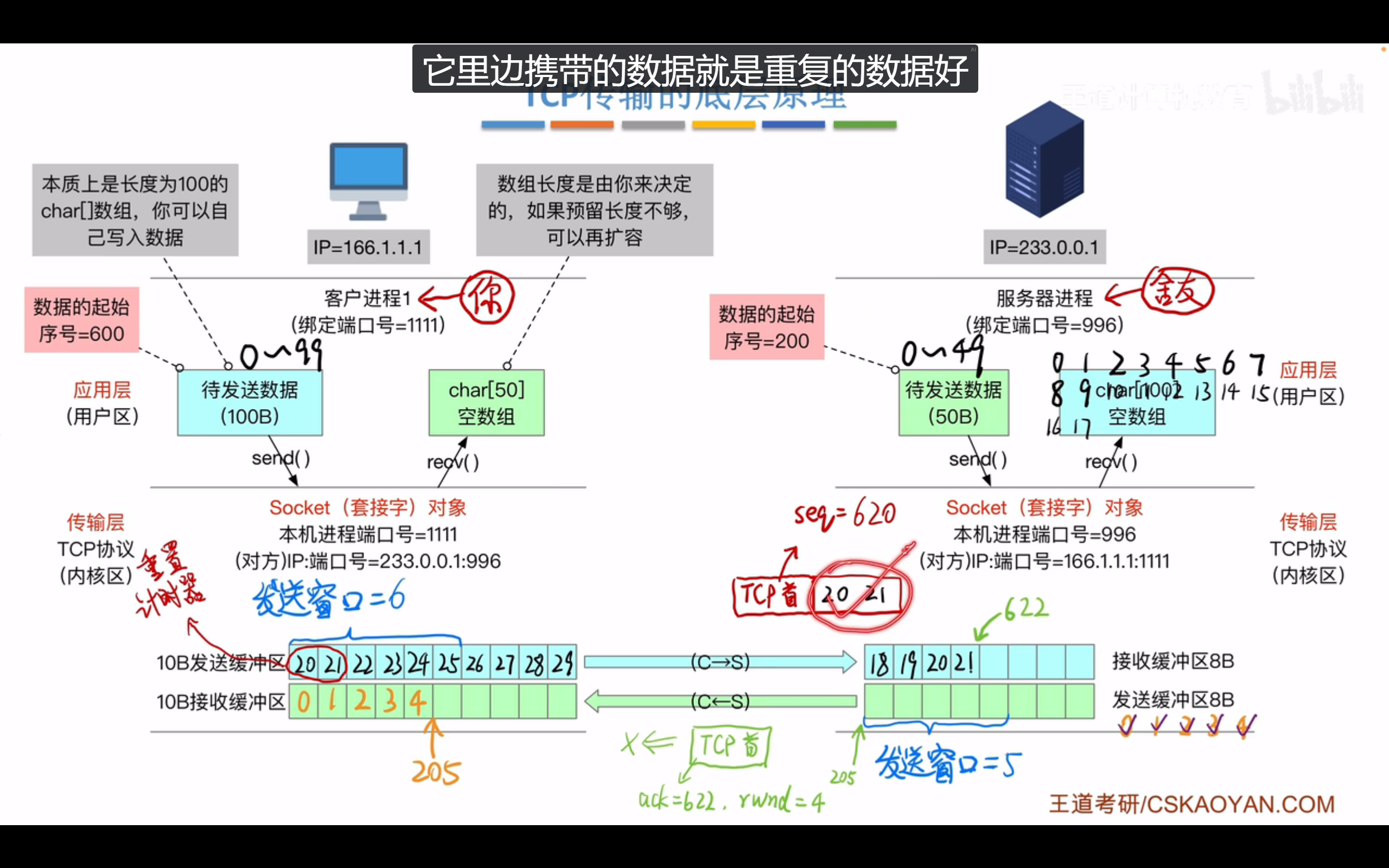

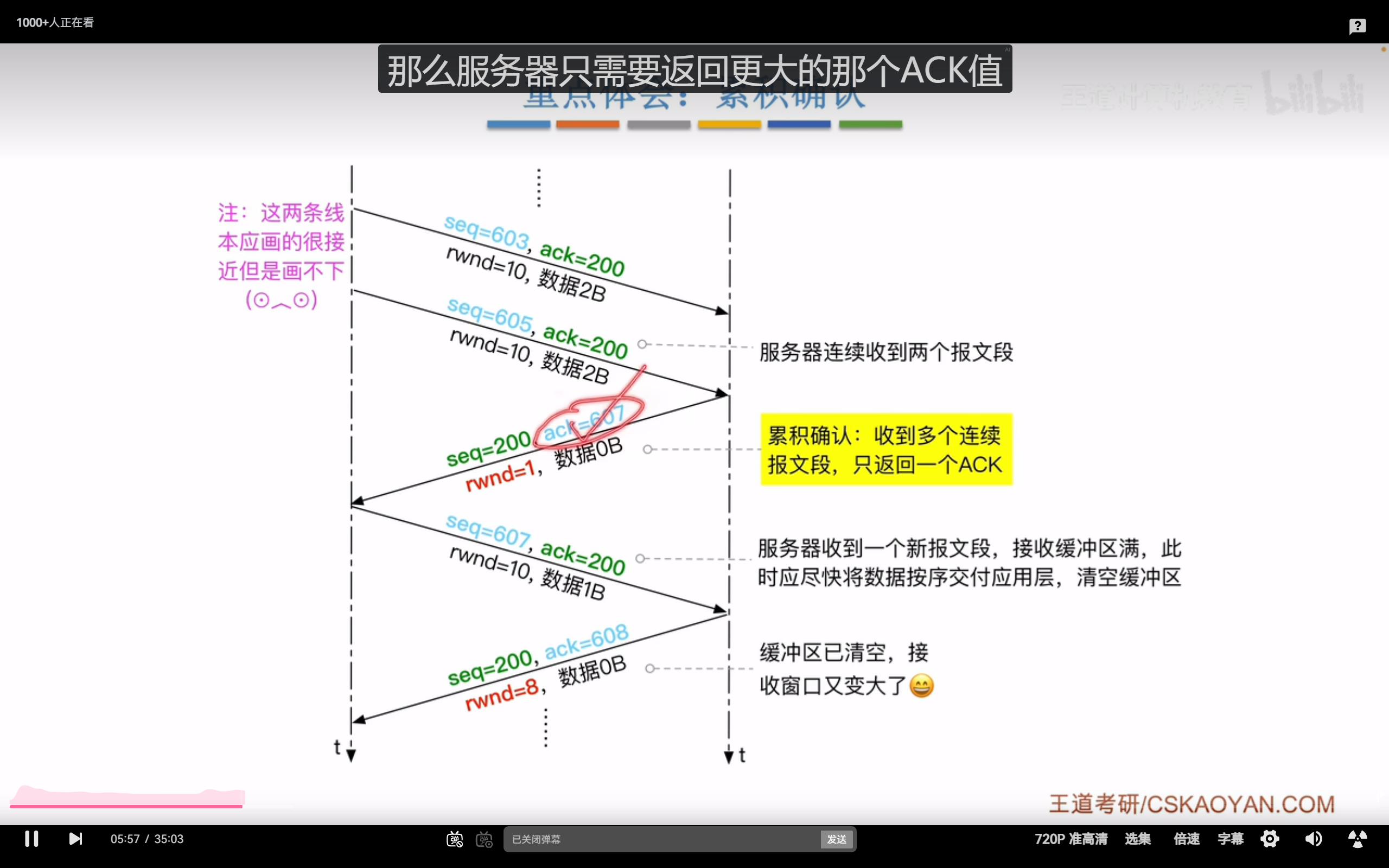

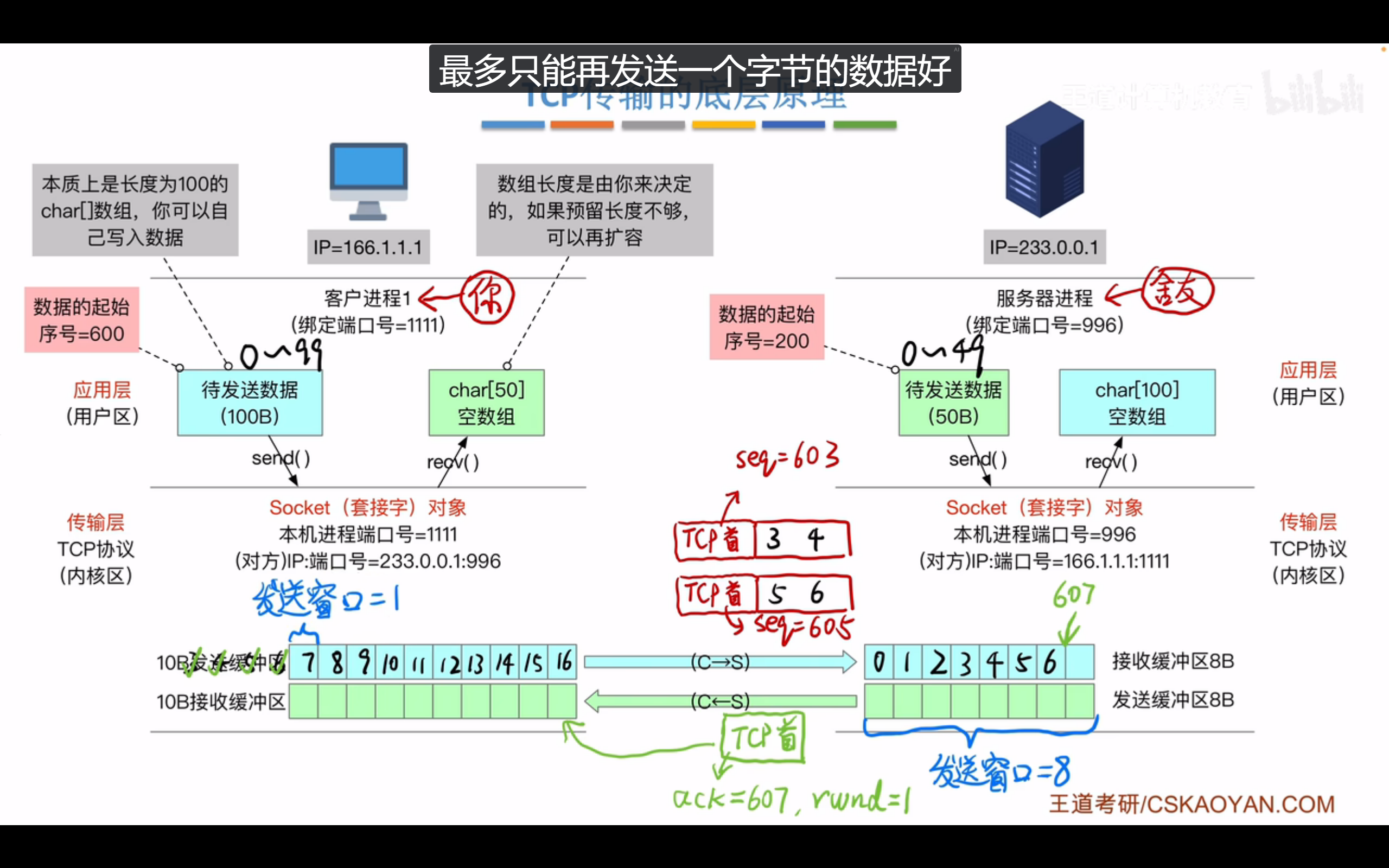

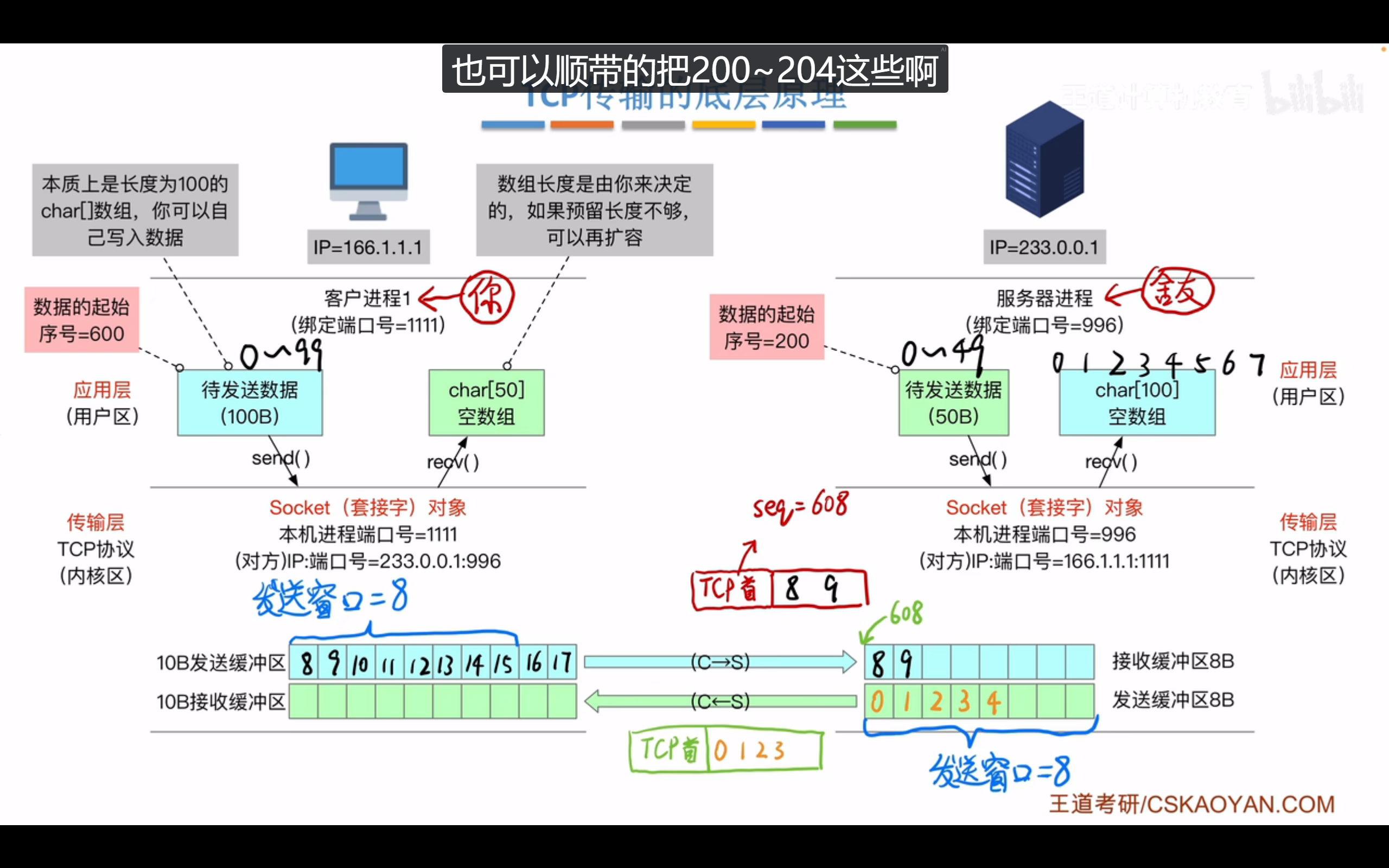

TCP 可靠传输 与 流量控制 ⭐

image-20260926200815010

image-20260926201127662

image-20260926201555355

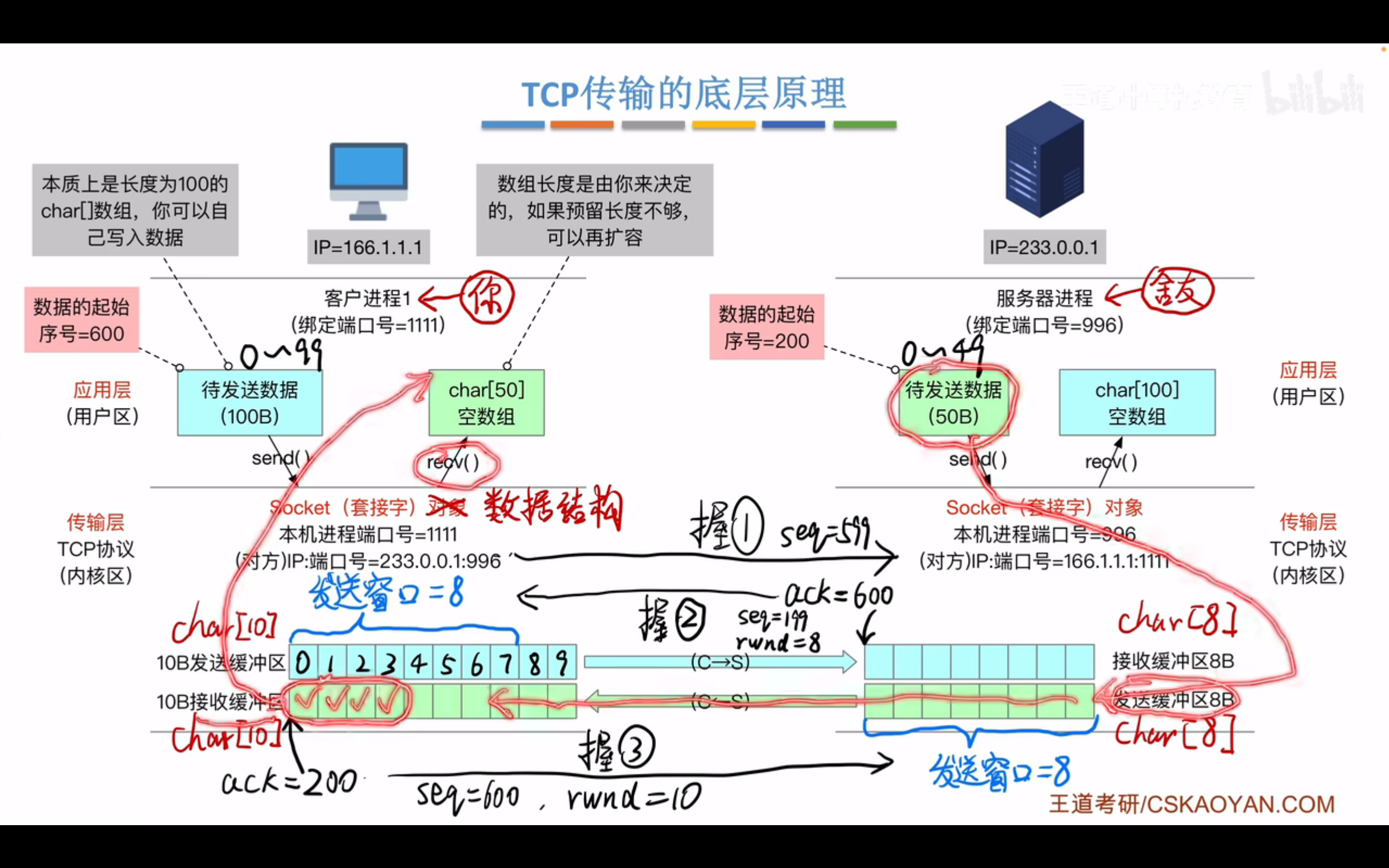

image-20260926203122243

注：

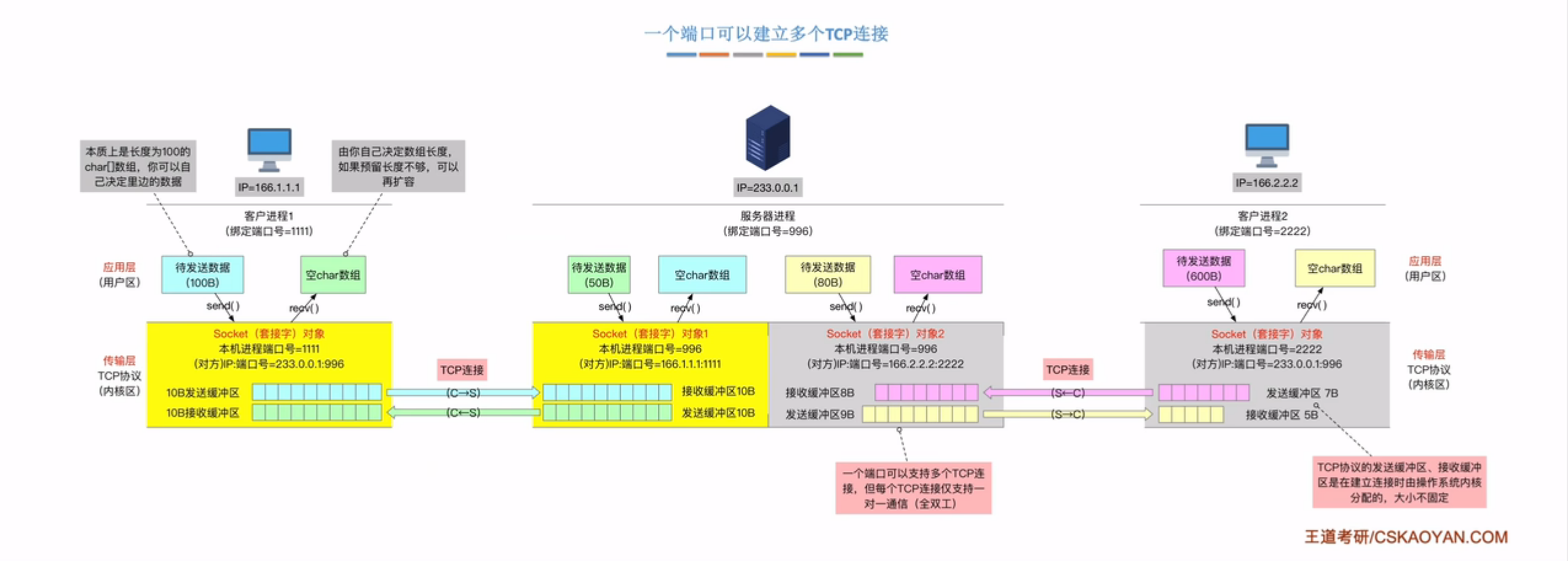

一个端口可以支持多个TCP连接。

但是每一个TCP连接仅支持一对一的全双工通信

image-20260926203149234

image-20260926203827499

image-20260926203856305

image-20260926204027738

image-20260926204132019

image-20260926204406436

image-20260926204445433

image-20260926204708269

image-20260926204724084

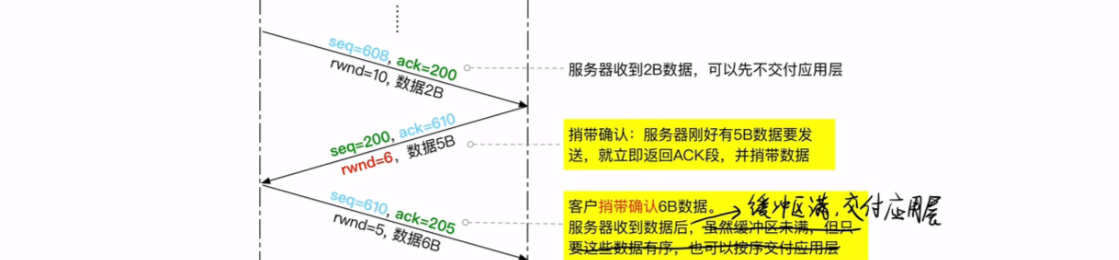

image-20260926205826487image-20260926205842716

image-20260926204941172

image-20260926205159557

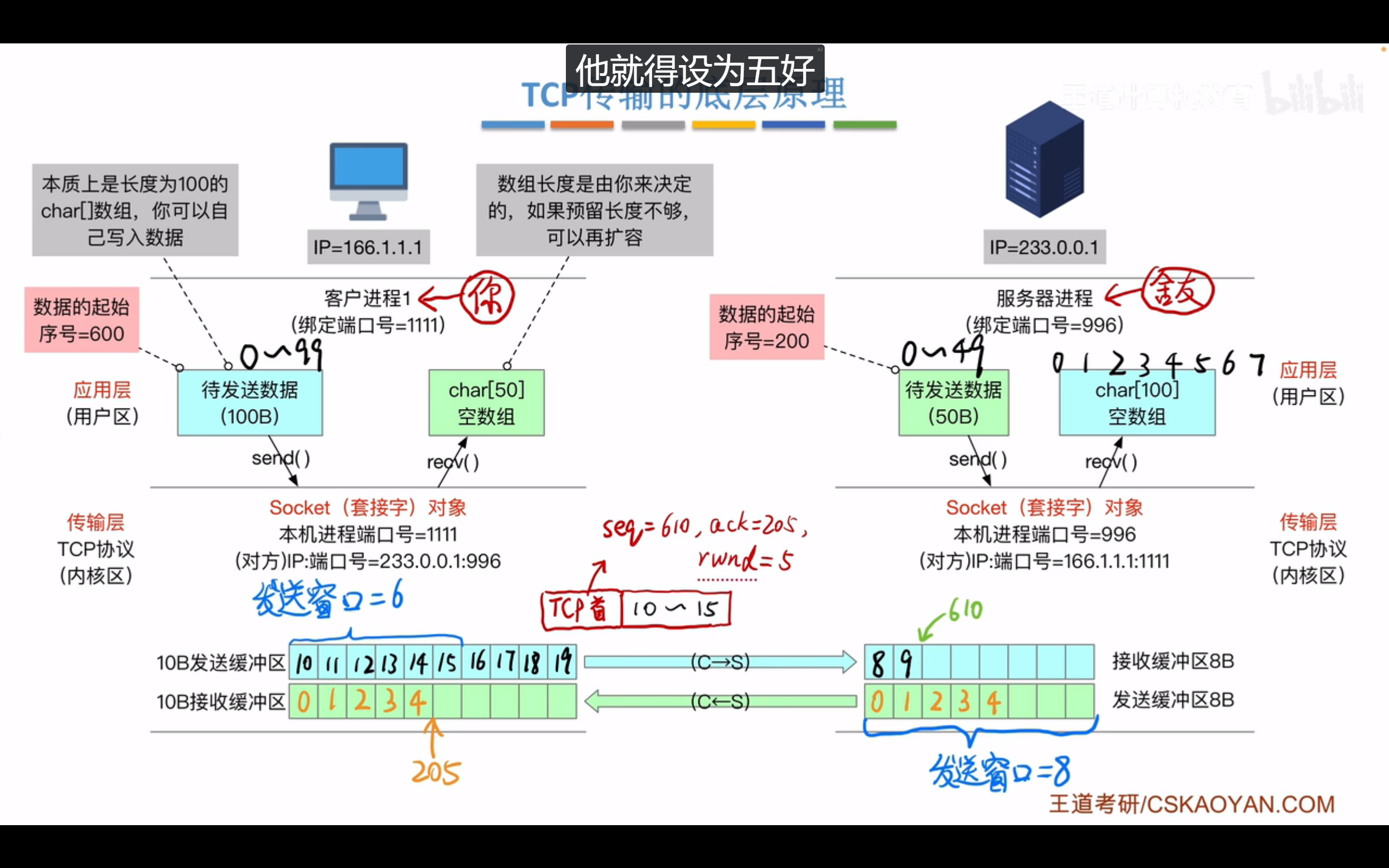

image-20260926205351202

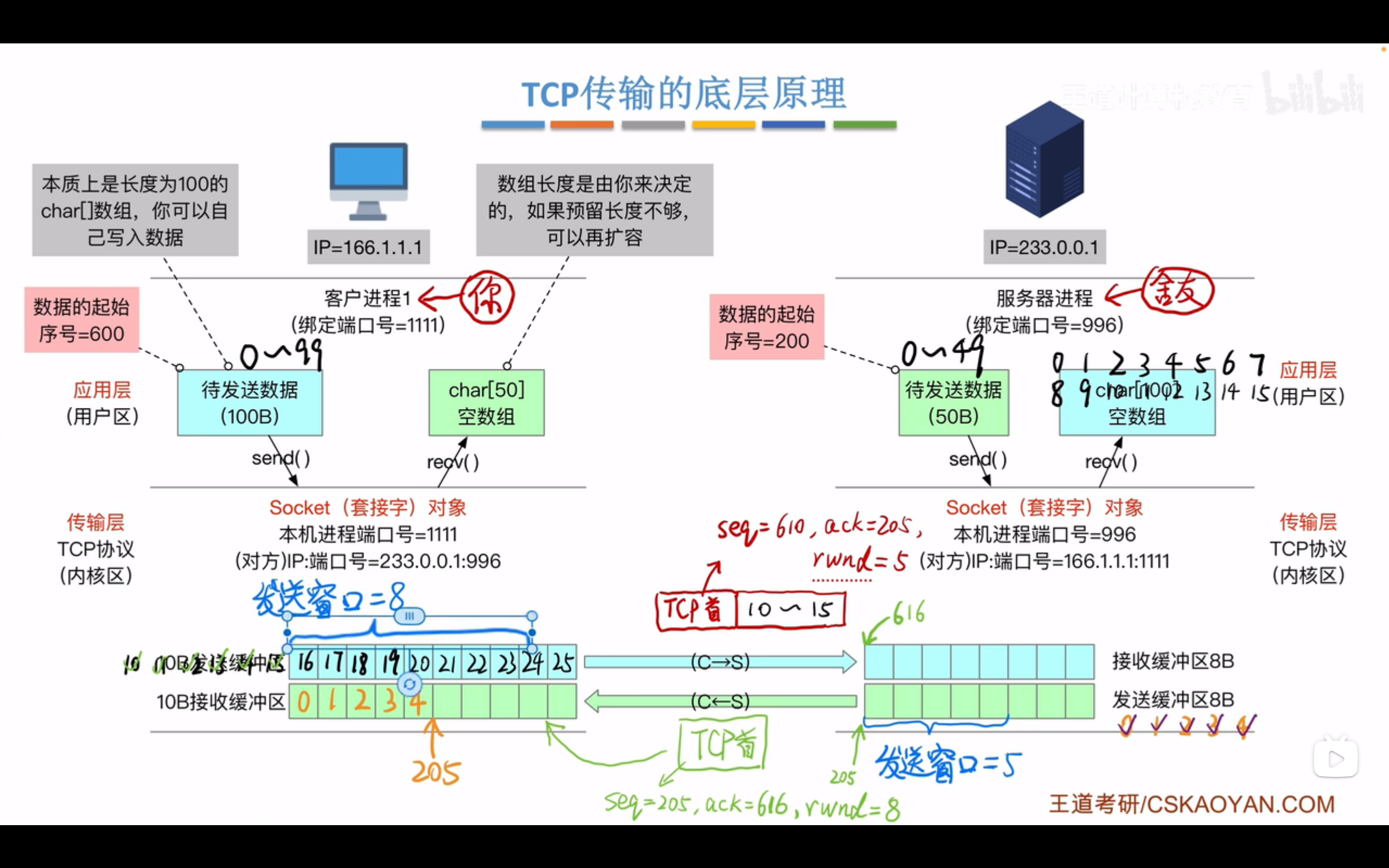

image-20260926205656340

image-20260926205952109

image-20260926205932604

image-20260926210156546

image-20260926210210897

image-20260926210407814

image-20260926210431167

image-20260926210606877

image-20260926210618910

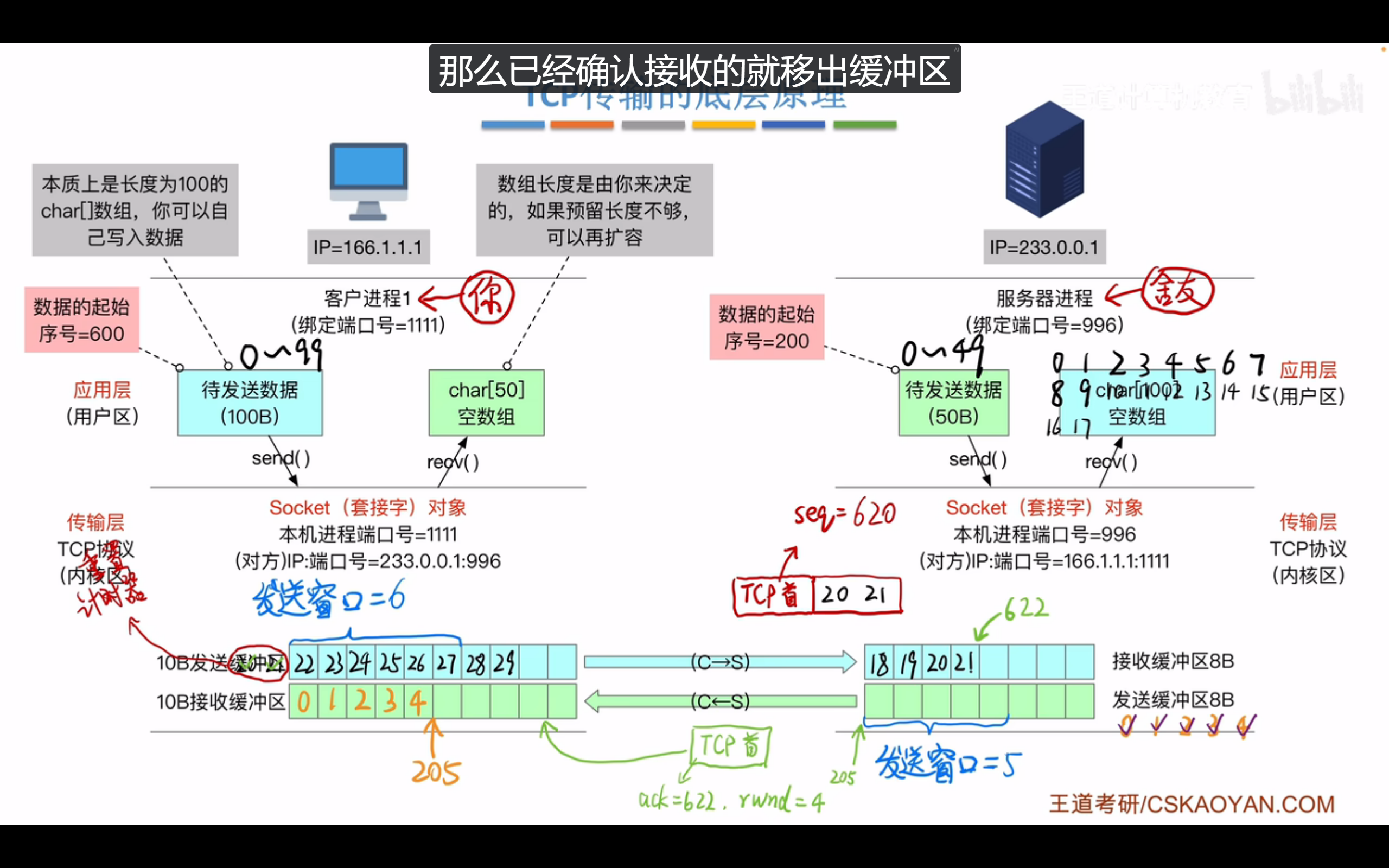

image-20260926210636304

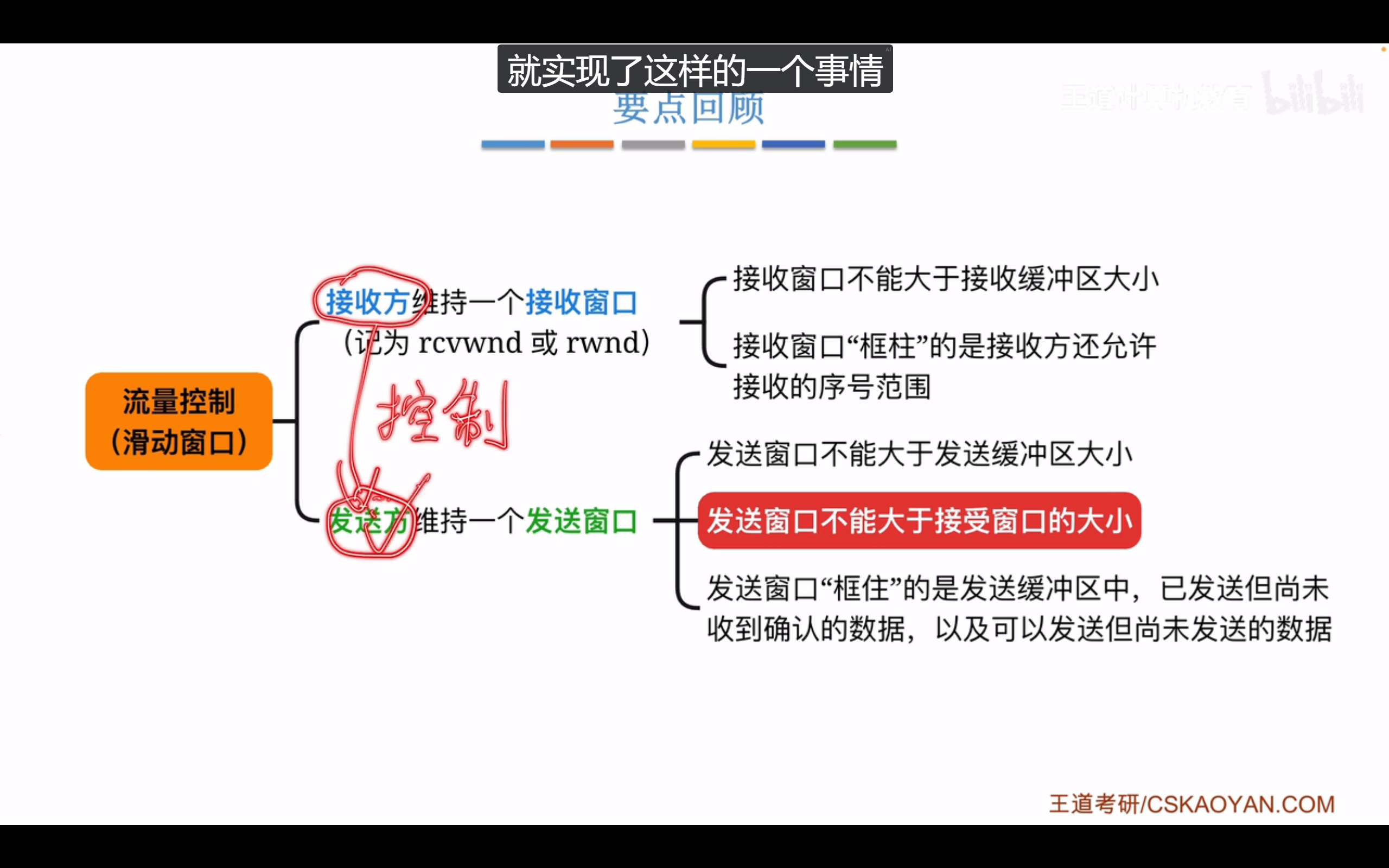

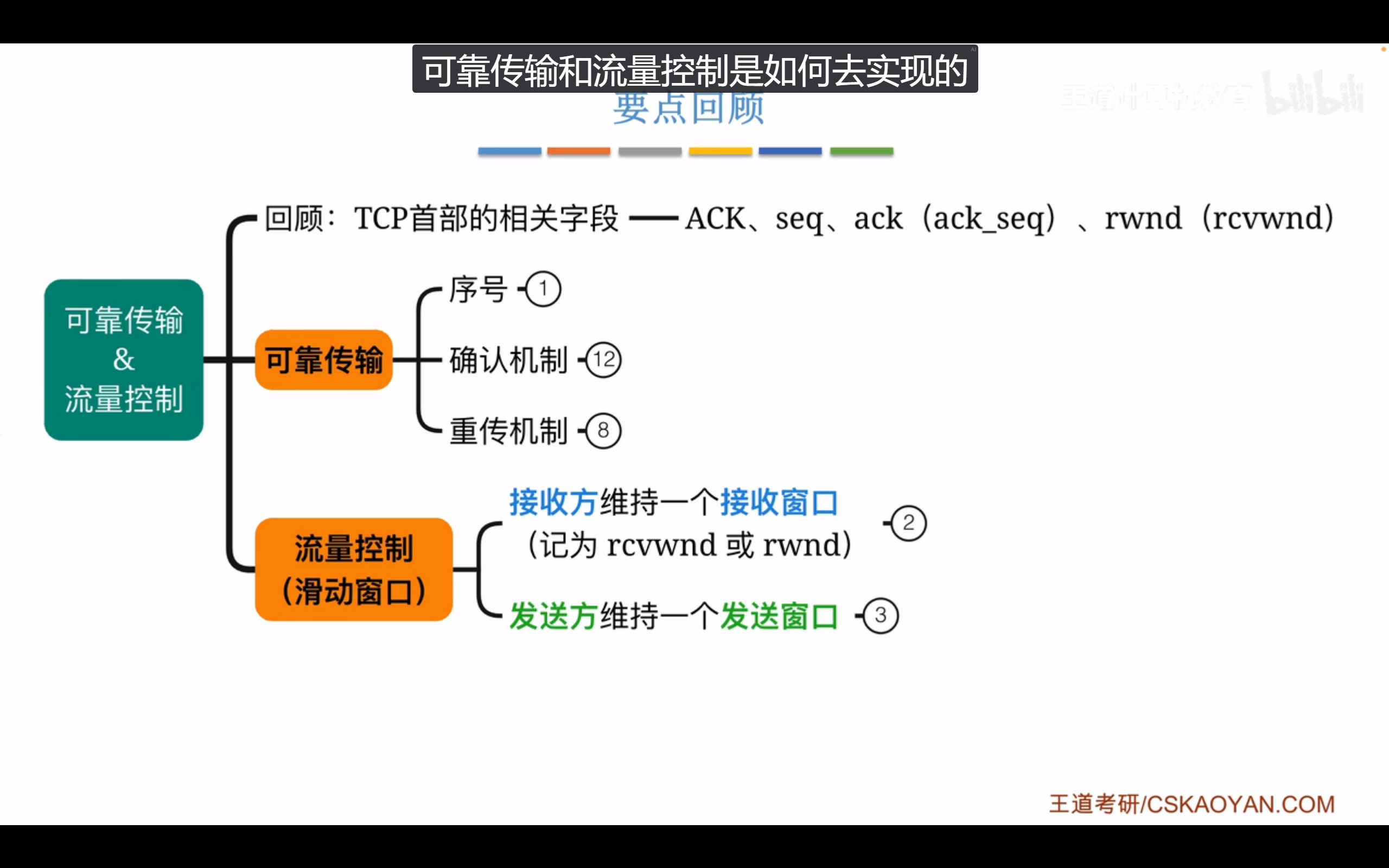

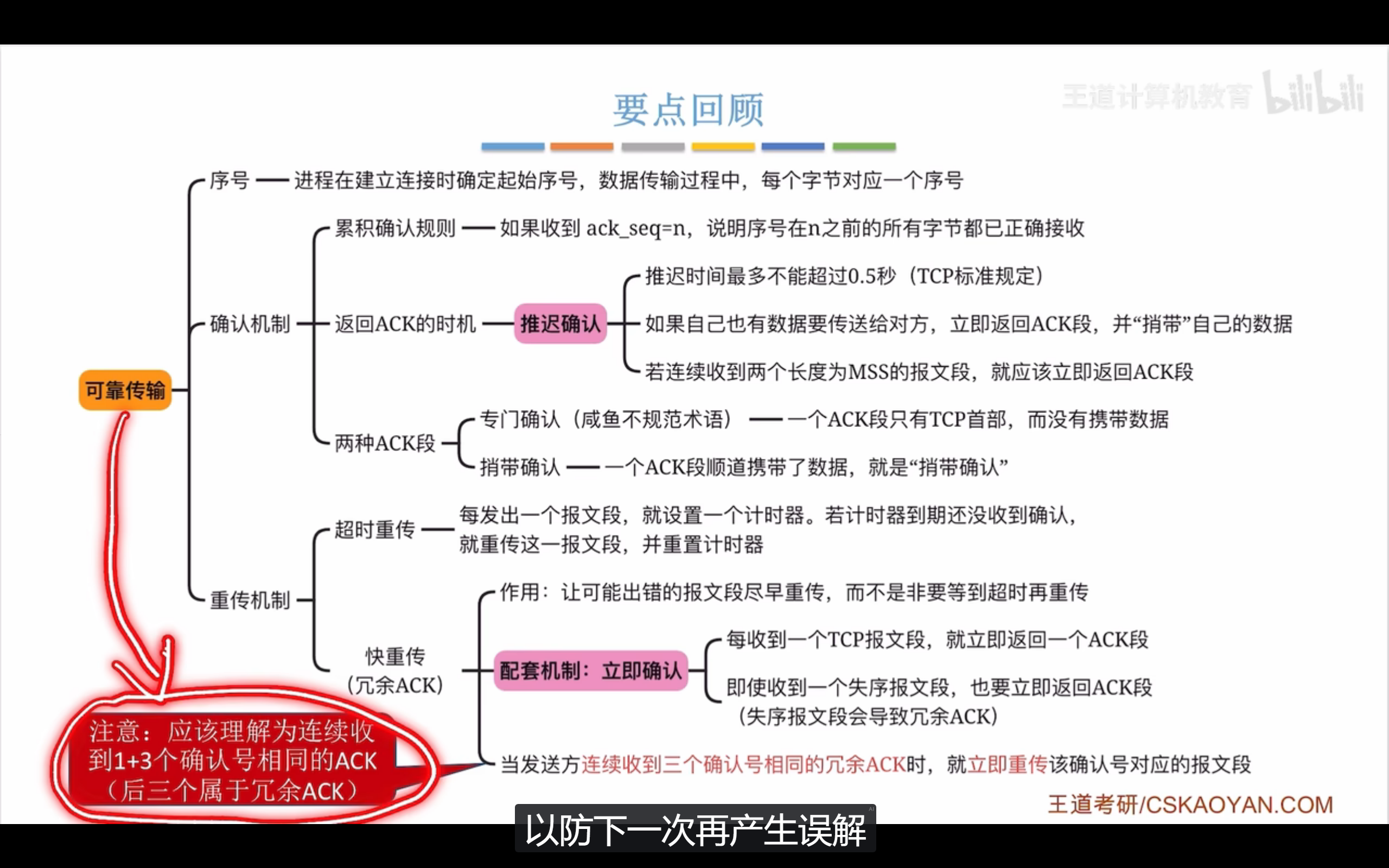

回顾

image-20260926210714668

image-20260926221348156

image-20260926211059582

image-20260926212132185

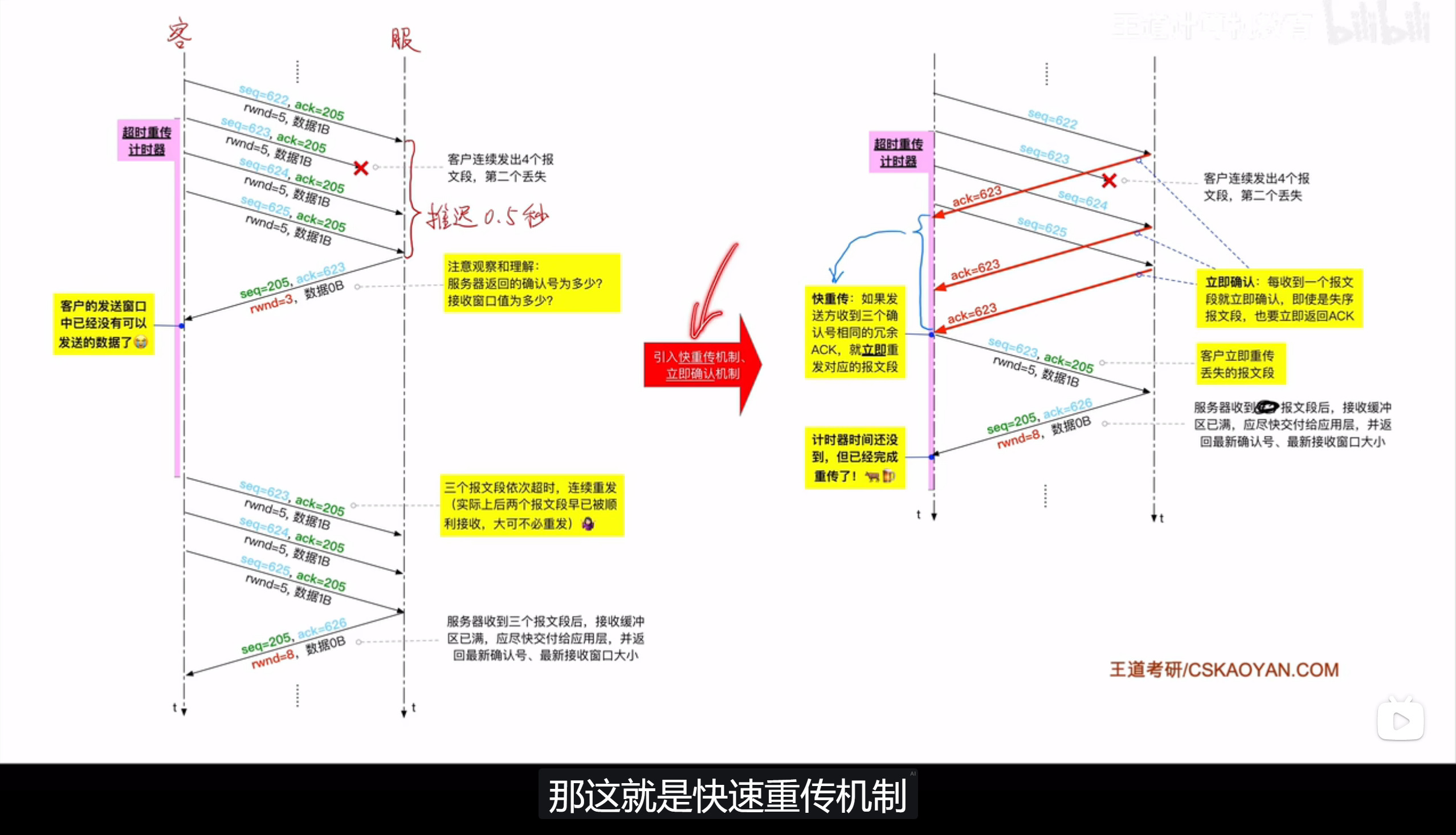

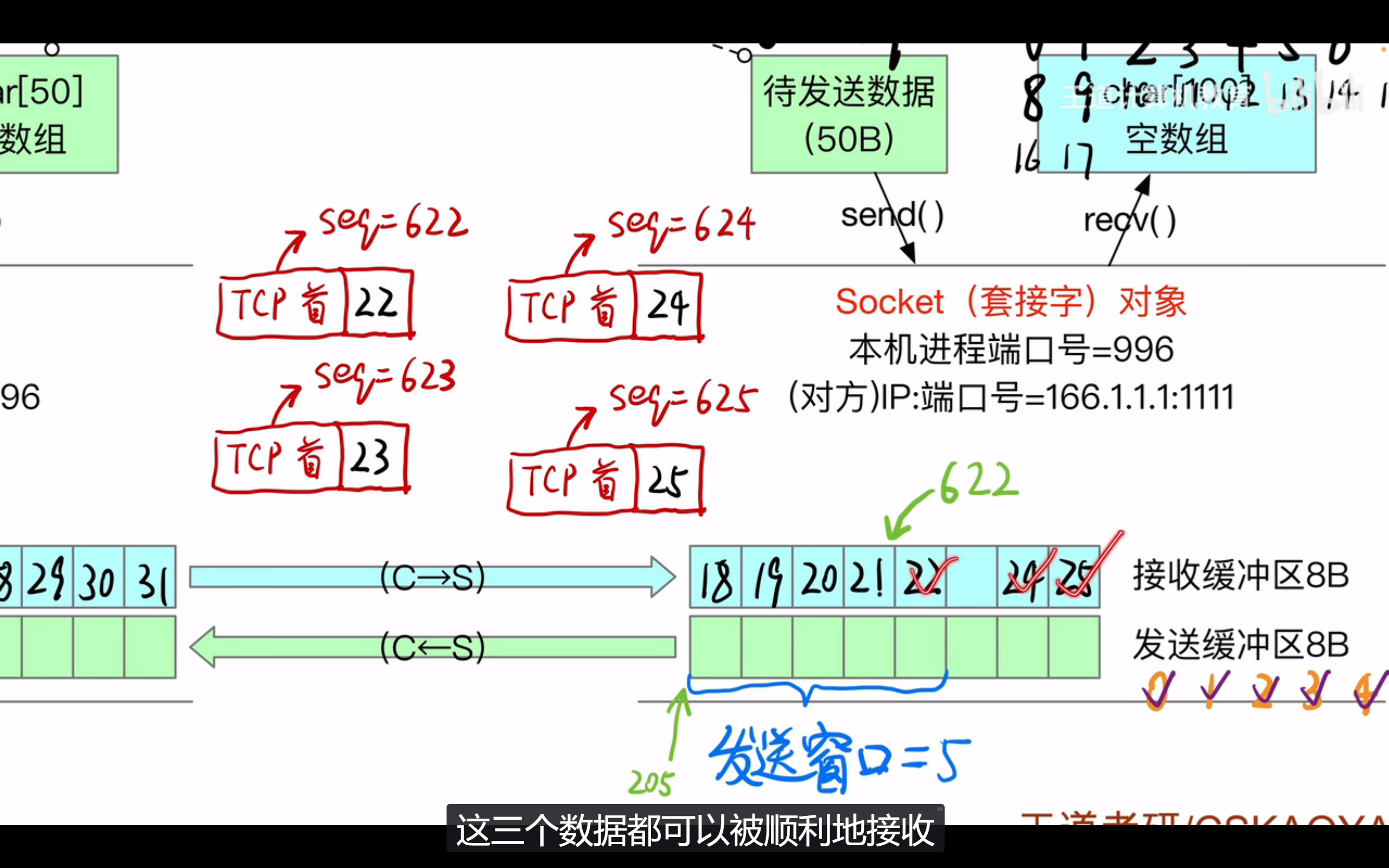

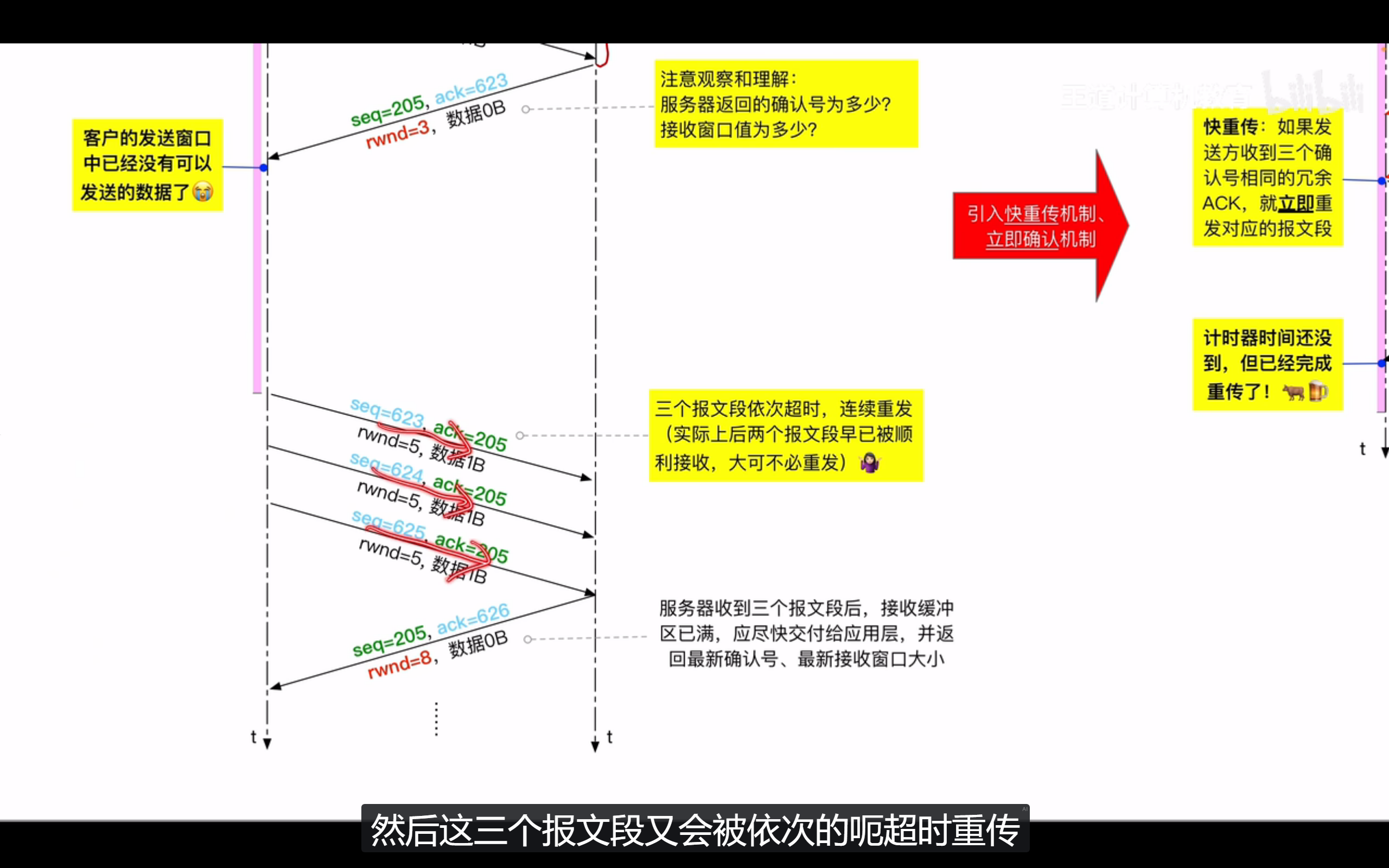

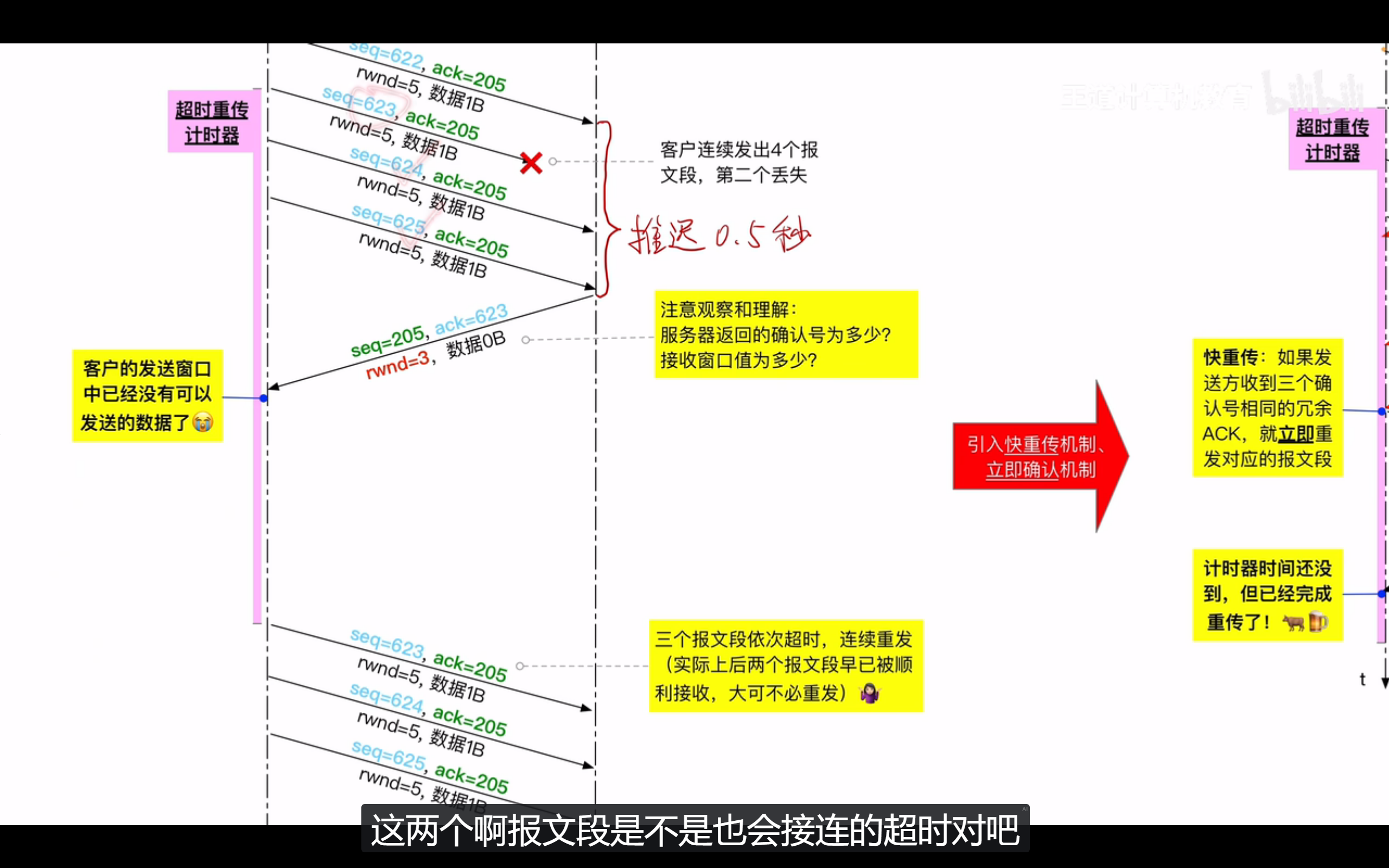

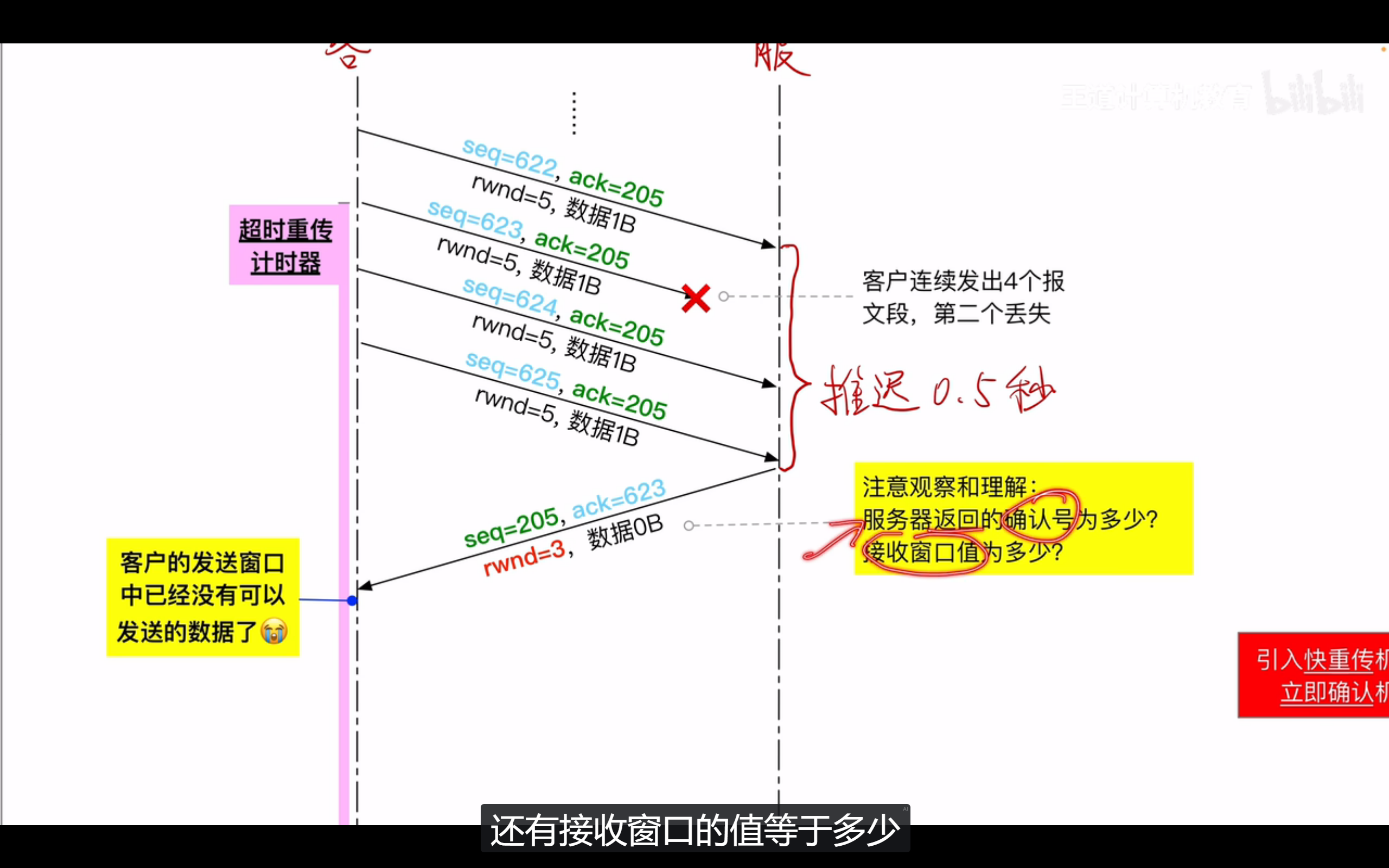

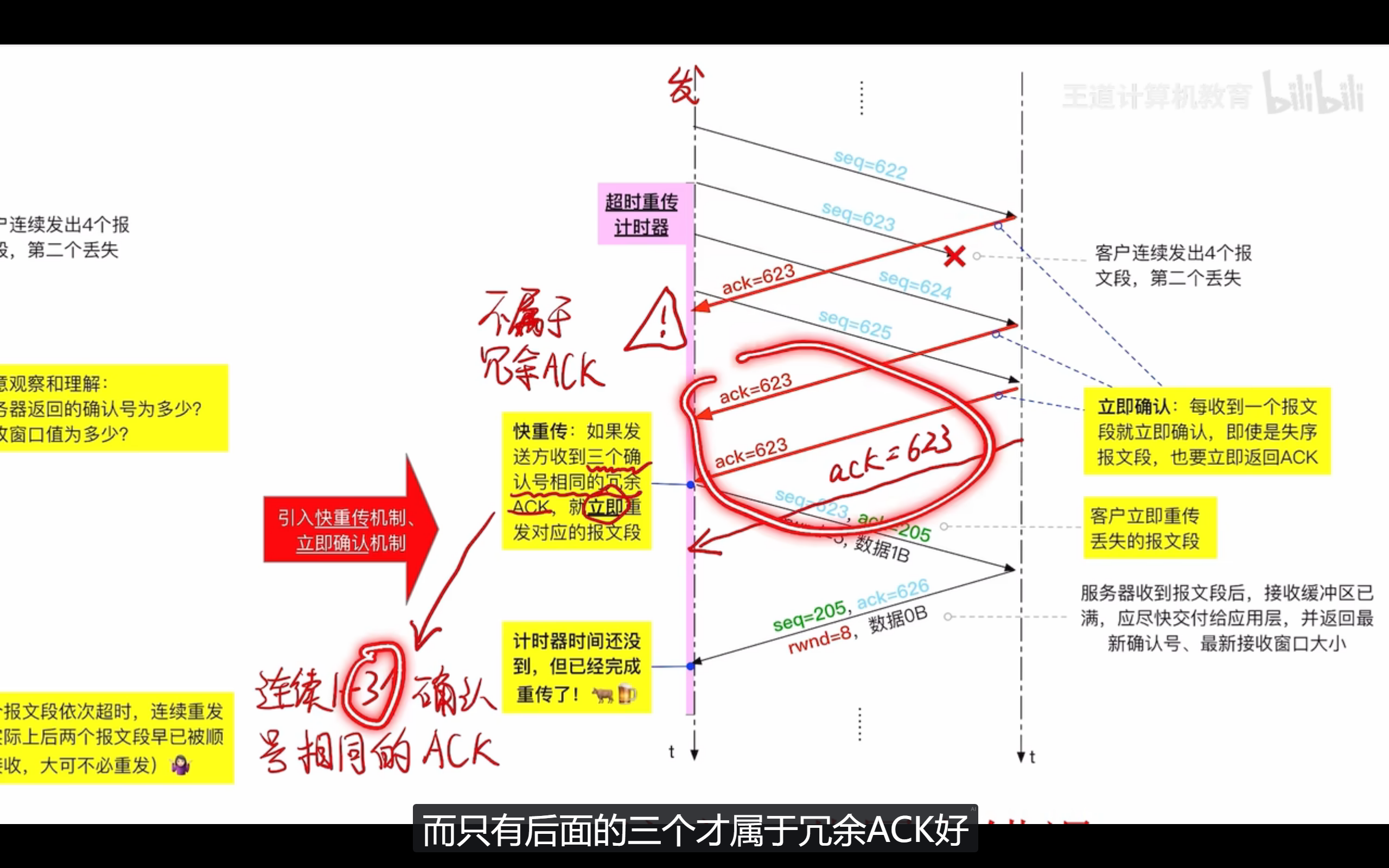

补充：快重传机制

image-20260926215252872

image-20260926213351601

image-20260926213148733

image-20260926214726486

image-20260926214734565

image-20260926221258883

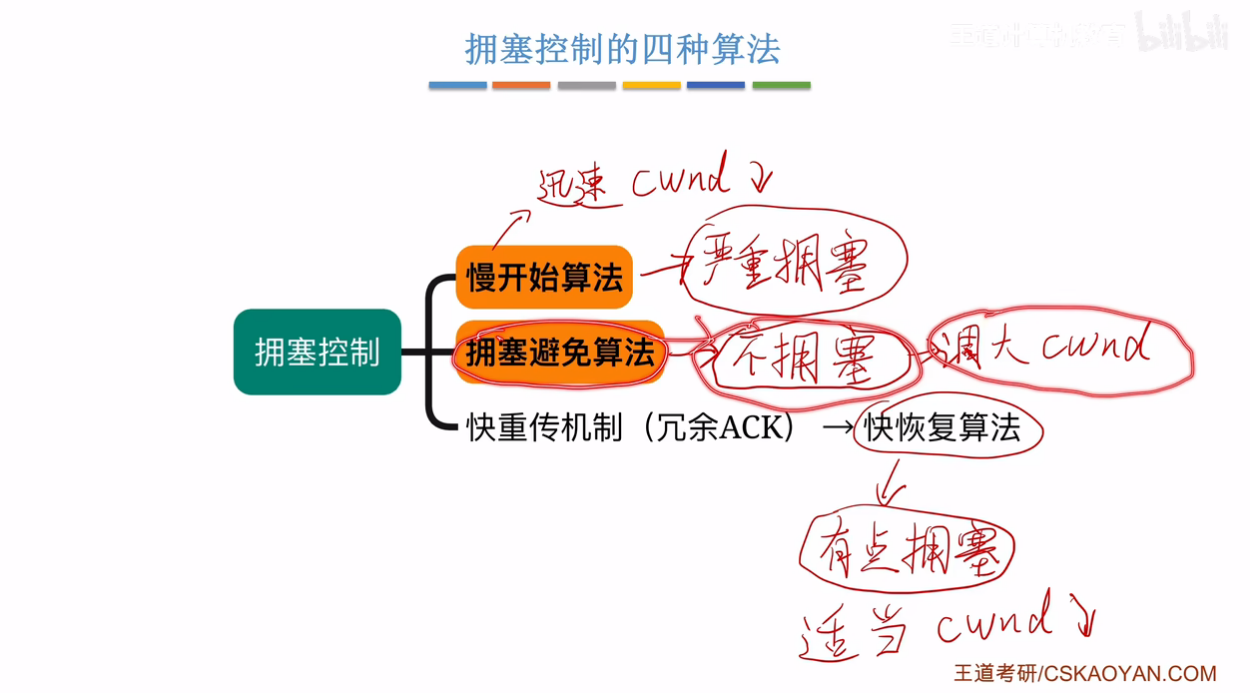

TCP 拥塞控制

image-20260927150044571

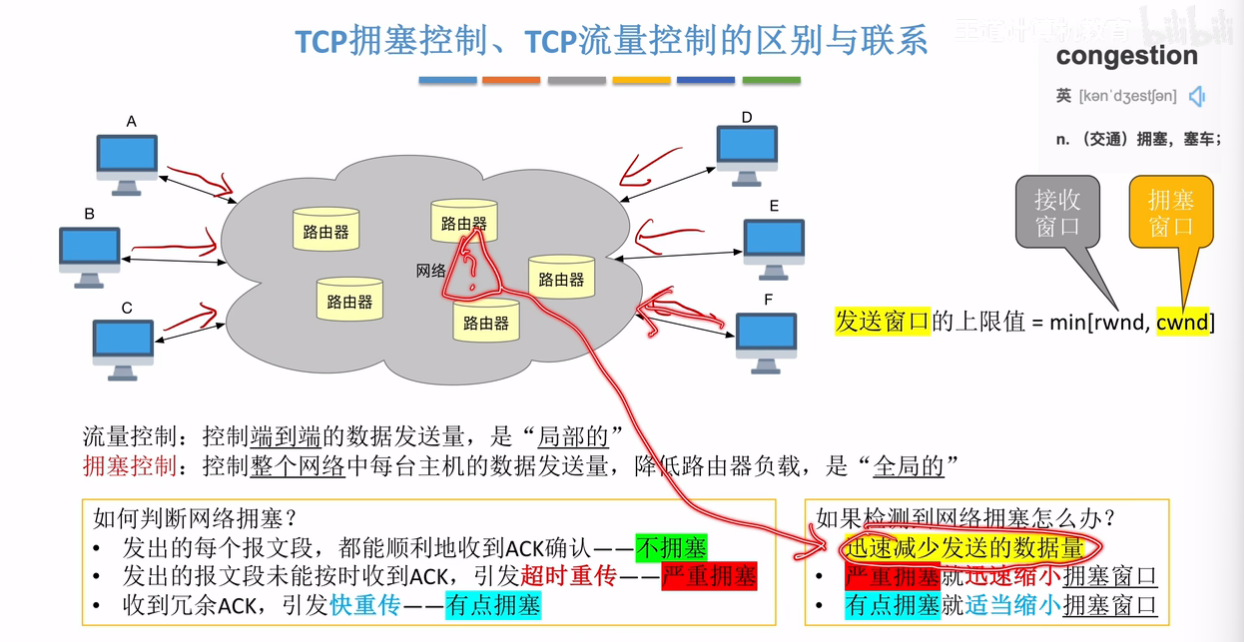

==流量控制==：控制端到端的数据发送量，是局部的。

==拥塞控制==：控制整个网络中每台主机的数据发送量，降低路由器负载，是全局的。

  • Solution：迅速减少发送的数据量。
  • 发送窗口的上限值 = min { 接收窗口，拥塞窗口 }

image-20260927145357717

==如何判断网络拥塞：==

  • 不拥塞：发出的每一个报文段，都能顺利地收到ACK确认。
  • 有点拥塞：收到冗余ACK，引发快重传。
    • 此时应当适当缩小拥塞窗口。
  • 严重拥塞：发出的报文段 未能按时收到ACK，引发超时重传。
    • 此时应当迅速减小拥塞窗口。

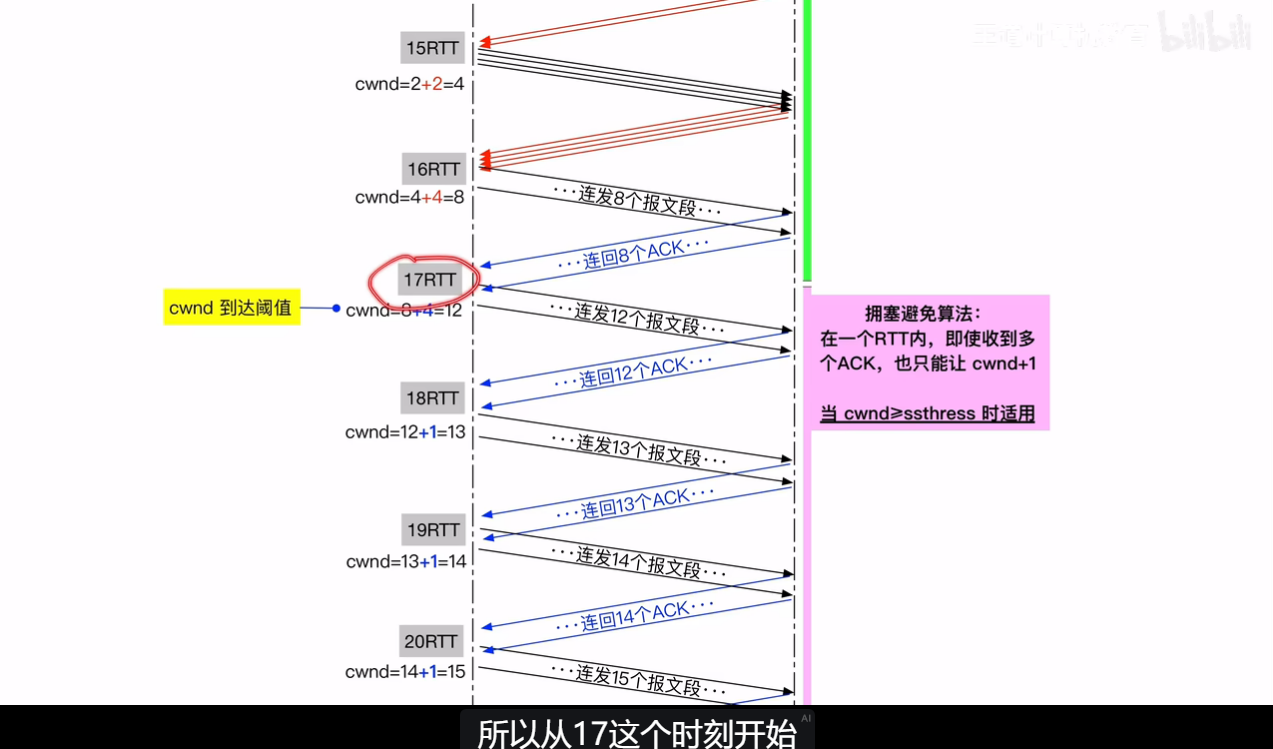

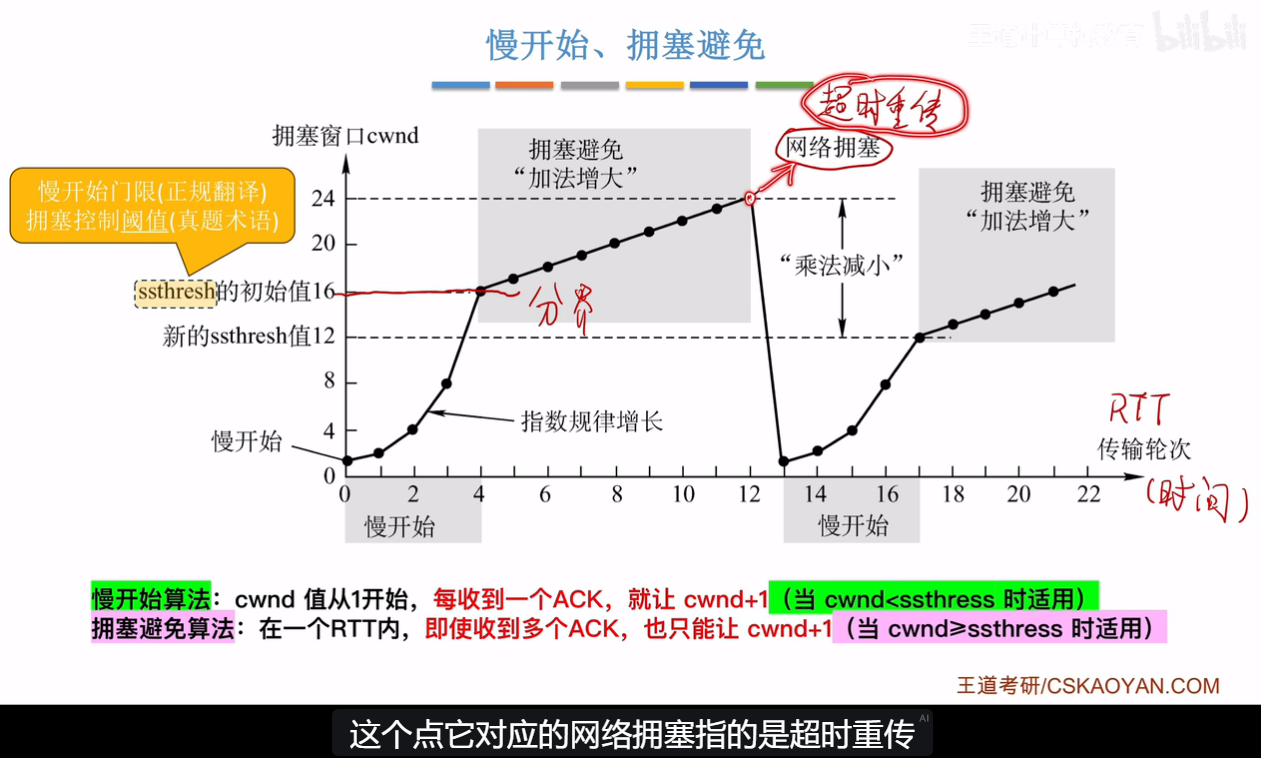

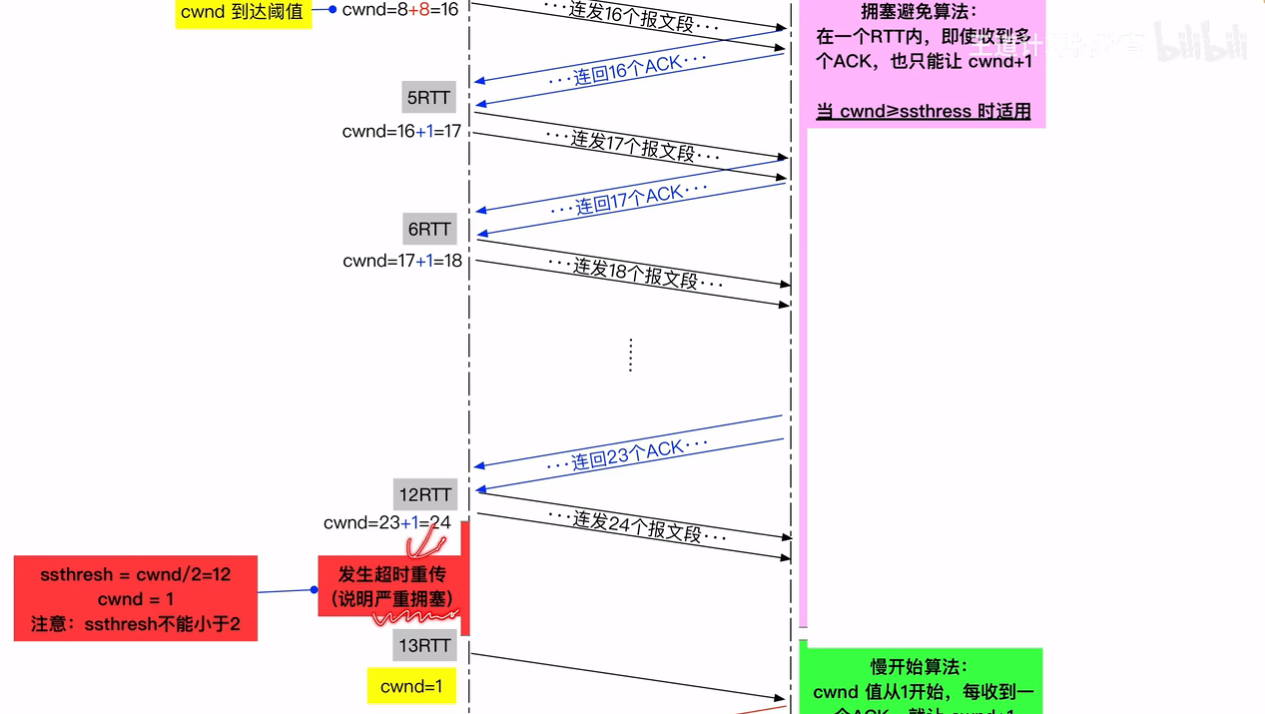

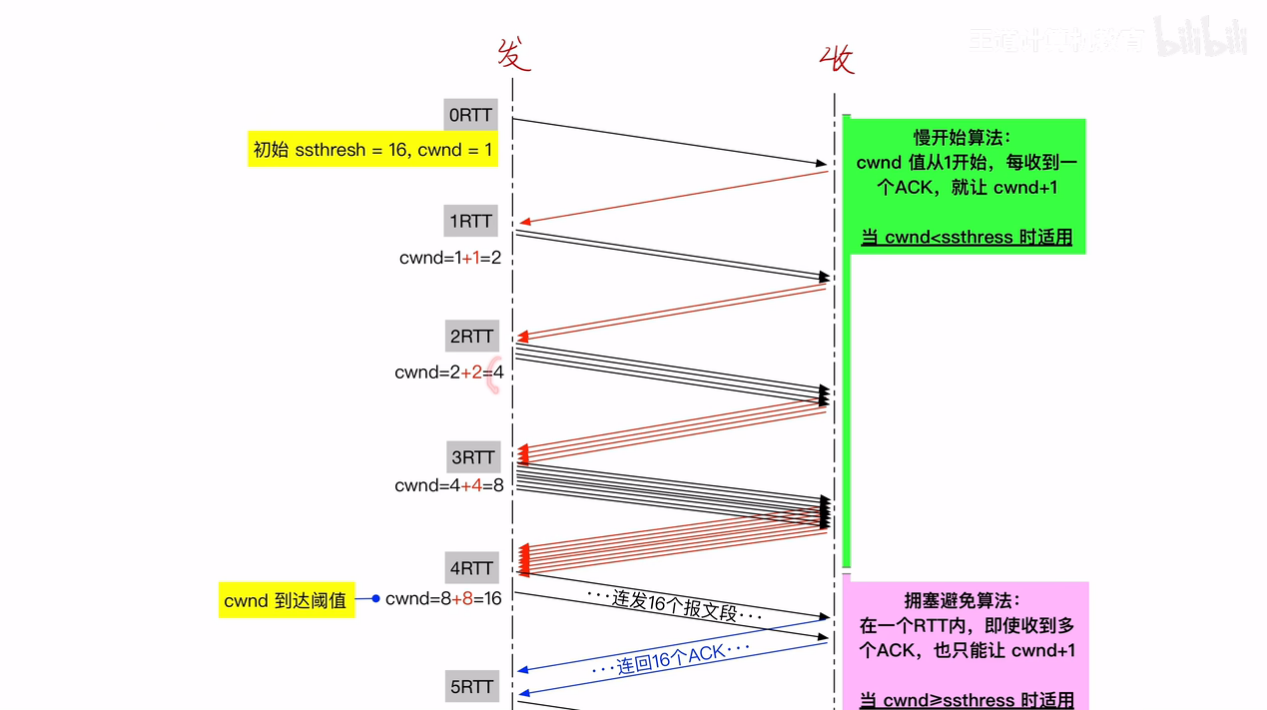

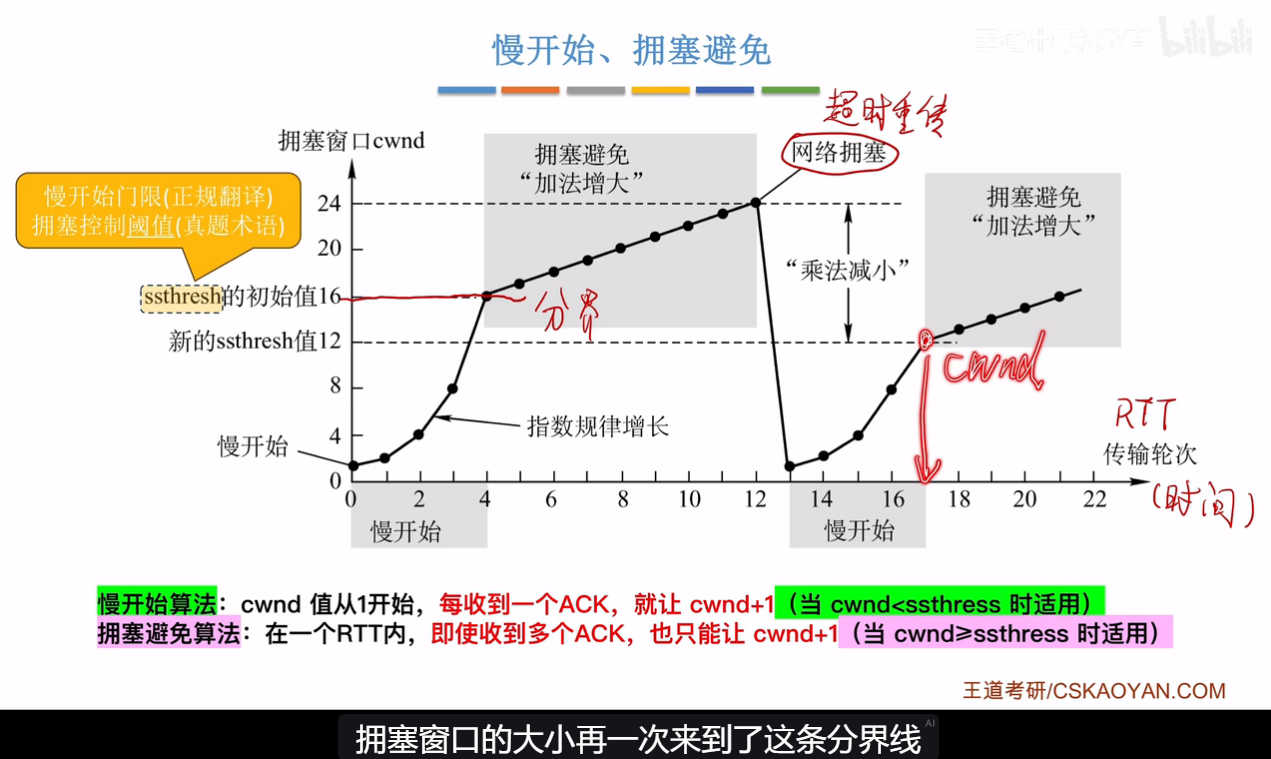

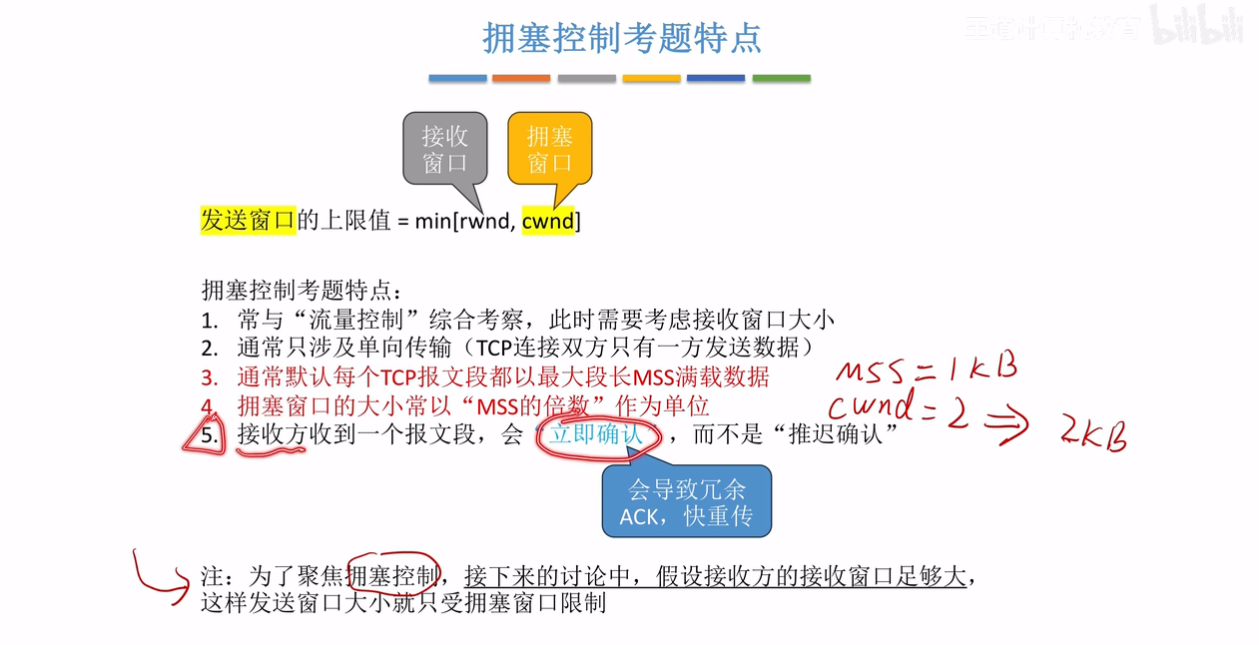

慢开始算法，拥塞避免算法

image-20260927150522740

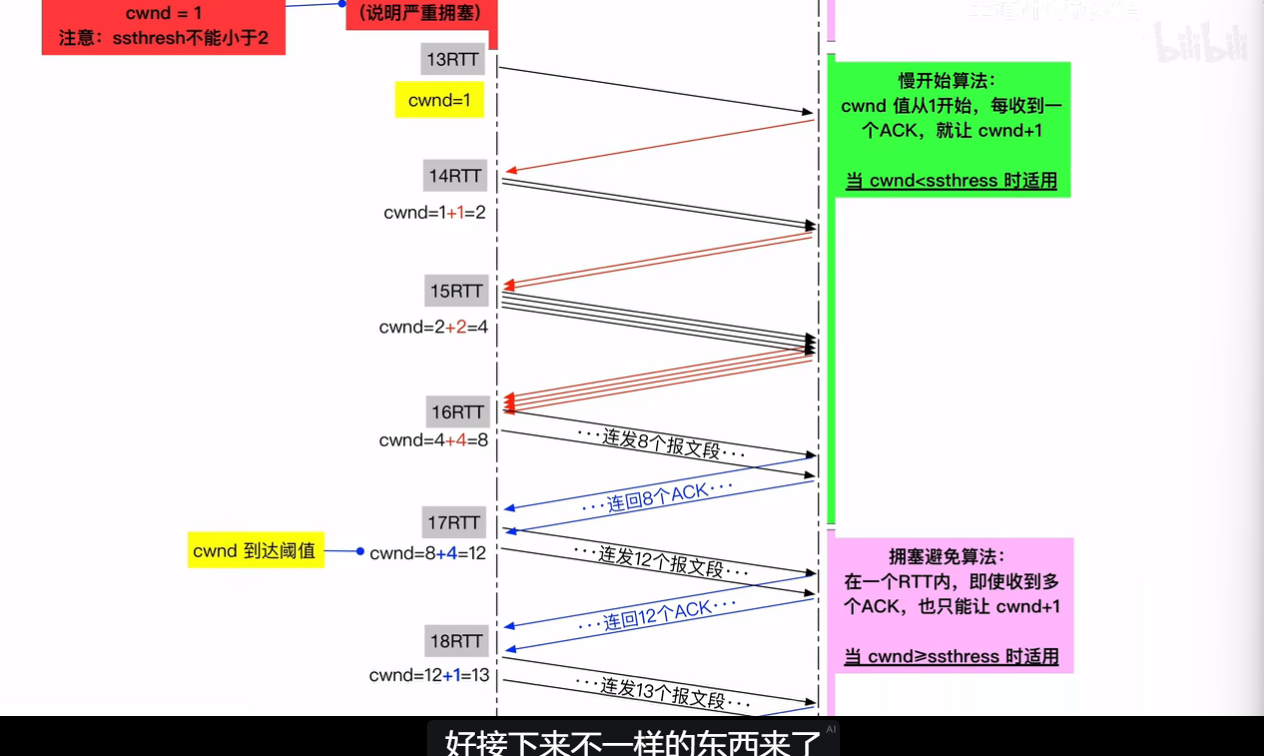

  • ==慢开始算法==（每个RTT，拥塞窗口翻倍）
  • ==拥塞避免算法==（每个RTT，拥塞窗口+1）
  • ==拥塞控制阈值==，在严重拥塞时会减小，阈值=拥塞窗口值/2。
    • 只有 超时重传 会把拥塞窗口一下子变成1，而收到冗余ACK时拥塞窗口的值不会下降地这么快。

image-20260927151809439

image-20260927151531390

image-20260927151555741

image-20260927152015886

image-20260927152109571

image-20260927152138864

image-20260927152847562

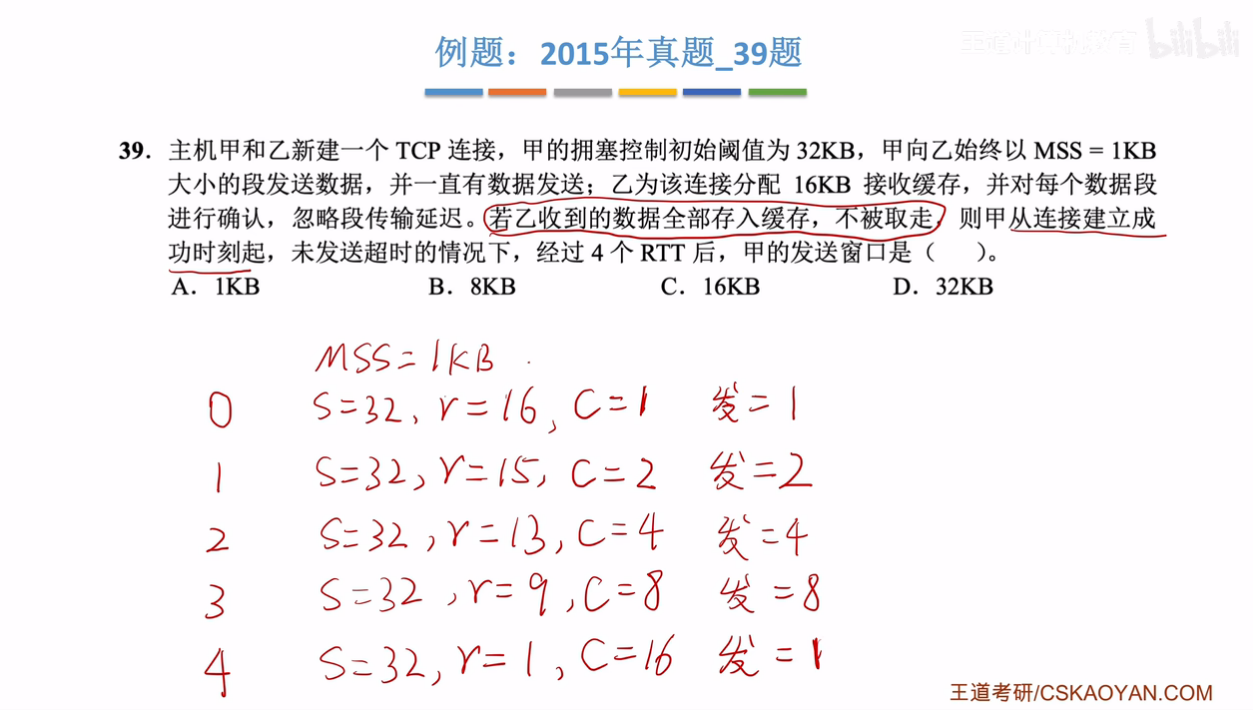

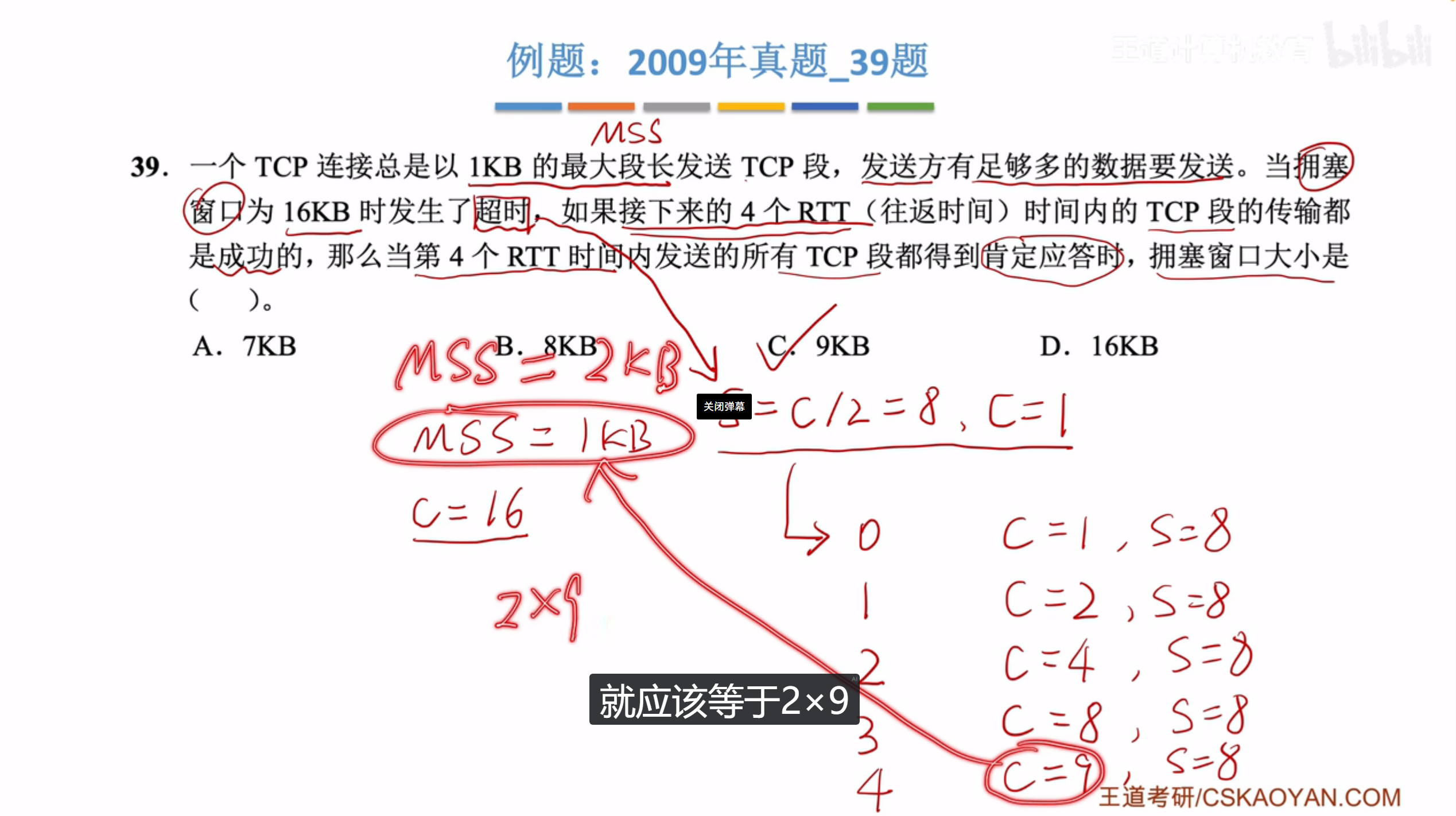

拥塞窗口的数字和MSS是有联系的（如果MSS=2KB，C=9*2=18KB）

image-20260927153742365

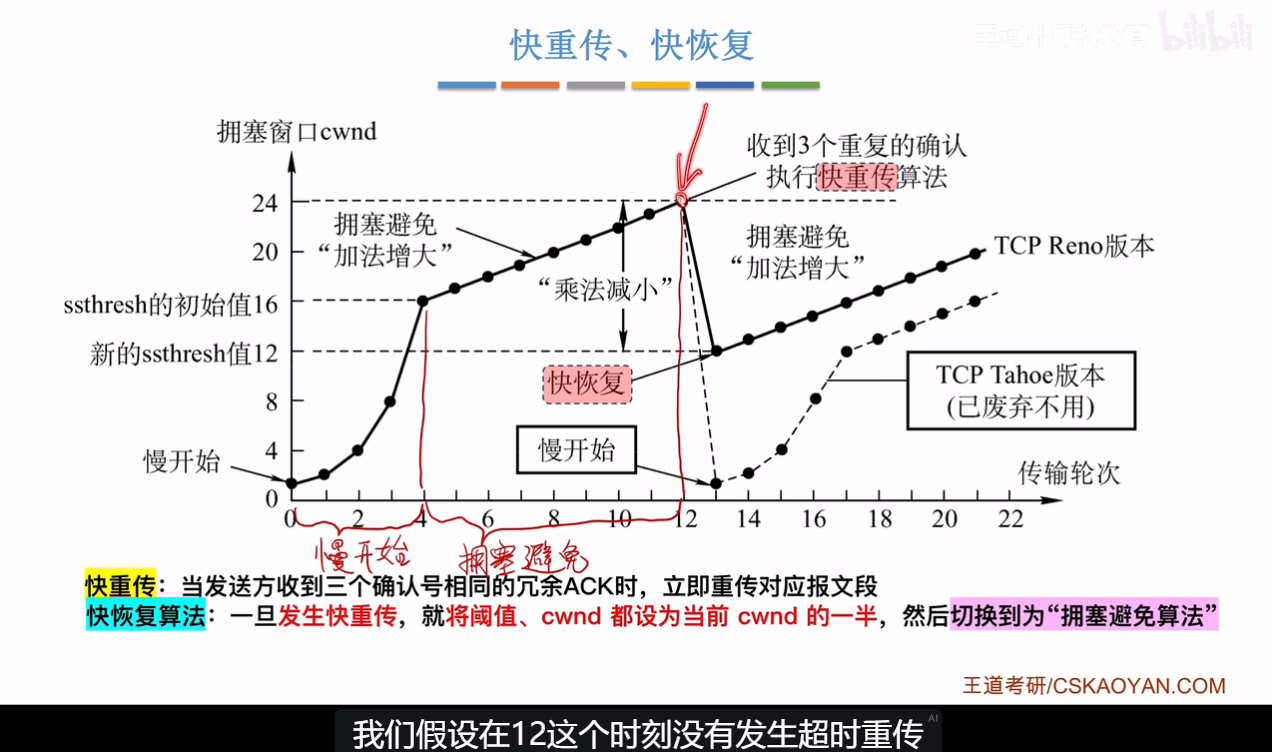

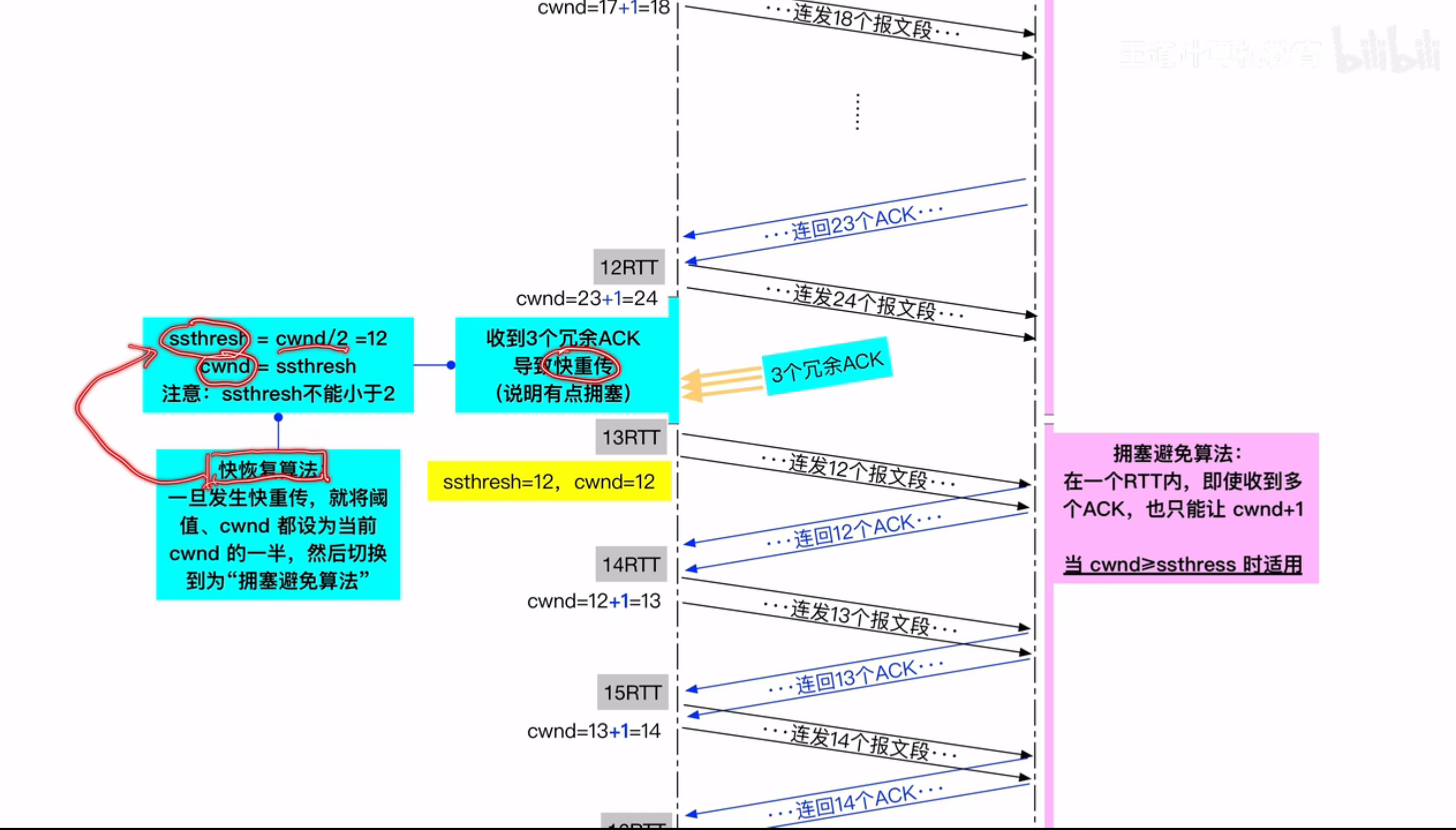

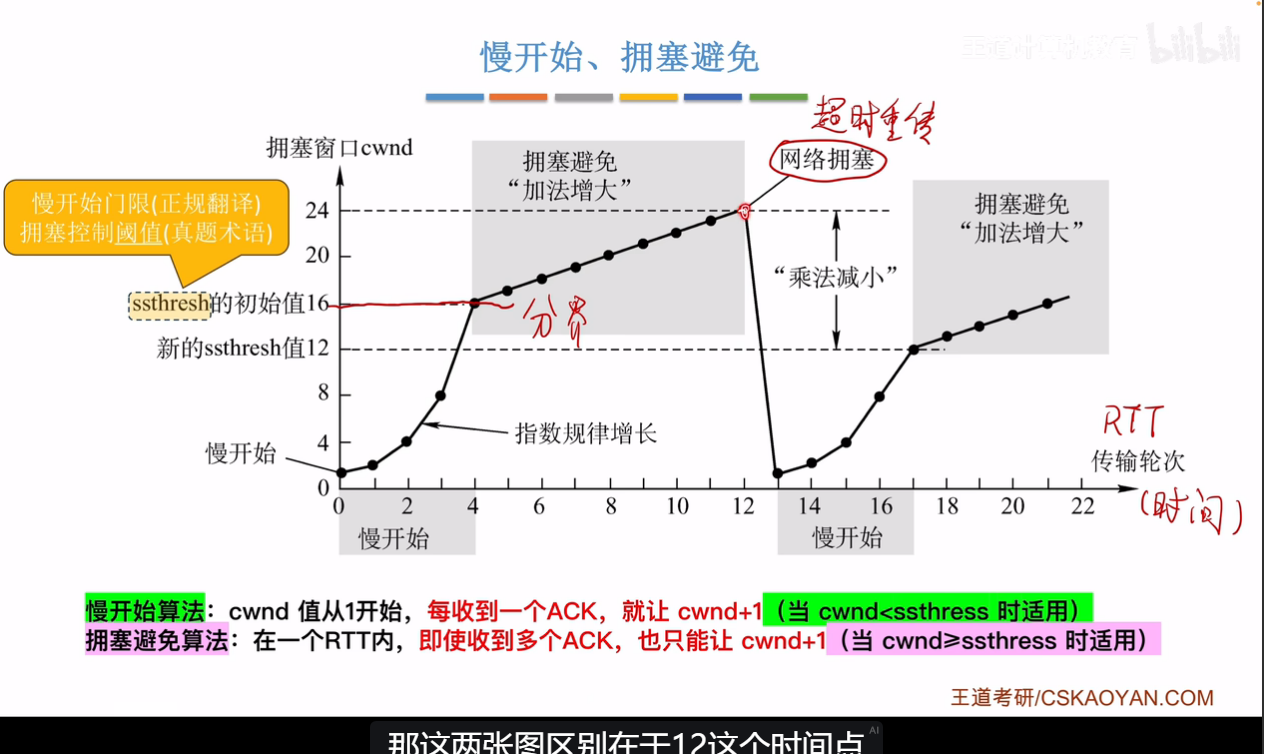

快重传，快恢复

image-20260927153956207

image-20260927154050092

==快恢复：把拥塞窗口C变成1/2C==

==新阈值S = 1/2C==

Note：阈值不能小于2！

然后切换到拥塞避免算法。

image-20260927154442561
