5.4 微程序控制器

image-20260304164425715

一、基本原理

设计思路⭐

  • ==一条机器/汇编/高级指令对应一个微程序==
    • ==一个微程序有多条微指令==（==微周期==，通常为一个机器周期）
      • ==一条微指令可以做多个微操作（微命令）==（构成控制序列的最小单位）
  • 简记：微程序→微指令/周期→微操作/命令

image-20260304165200244

基本结构

CU的输入信号来源：

  • ①译码器产生的指令信息
  • ②时序系统产生的节拍信号
  • ③执行单元的反馈信息（标志）

image-20260304172033137

工作原理⭐

  • ==一条机器/汇编指令 的执行过程== = 取指微程序（入口地址一般为CM的0号单元） + 执行微程序(不同指令微程序不同)
  • ==微程序个数== = 机器指令数（每一条指令都有自己的执行微程序） + 公共微程序数（取址，间址(非必须)，中断周期，分别共用一个微程序）

①执行取指操作（公共）

  • 启动取指： 机器开始运行时，自动将取指微程序入口地址（⭐通常为CM的0号单元，即微指令的微操作码字段）送入μPC，并开始从CM中读取并执行取指微指令。

  • 取指完成：取指微程序执行完毕后，在其控制下，==从主存中取出的机器指令==已被存入指令寄存器（IR）中。

②产生执行微程序入口

  • 由机器指令的操作码字段通过微地址形成部件，产生该机器指令所对应的微程序入口地址，并送入μPC。

③执行指令对应的微程序

  • 从CM中逐条取出该指令对应的微指令并执行，直到该微程序执行完毕。

④返回取指微程序

  • 执行完一条机器指令对应的微程序后，自动回到取指微程序的入口地址（0号单元），继续第①步，以完成取下一条指令的公共操作。

image-20260304173110441

二、微指令设计

微指令的具体格式应该如何设计？

如何根据微指令发出相应的微命令（微操作）？

微指令的格式/类型

==微指令基本格式：==

  • 操作控制==（微操作码字段）== ==+== 顺序控制字段==（微地址字段）==

类型：

水平型微指令：

  • 一条微指令可以定义==多个==可==并行==的微命令。【==长条状指令==，多条微命令都塞到一条指令里面了。】

  • 基本格式：操作控制+顺序控制 【水平控制信号是来实现并行多条微命令的基础】

垂直型微指令：

  • 一个微指令只能定义==一个==微命令。由微操作码字段规定具体功能。【短短的微指令】

  • 基本格式：微操作码+目的地址+源地址

  • 垂直型串行编码就行，不用并行。

image-20260304175804421

编码方式（水平型微指令）

编码目标：保证速度，尽量缩短字长

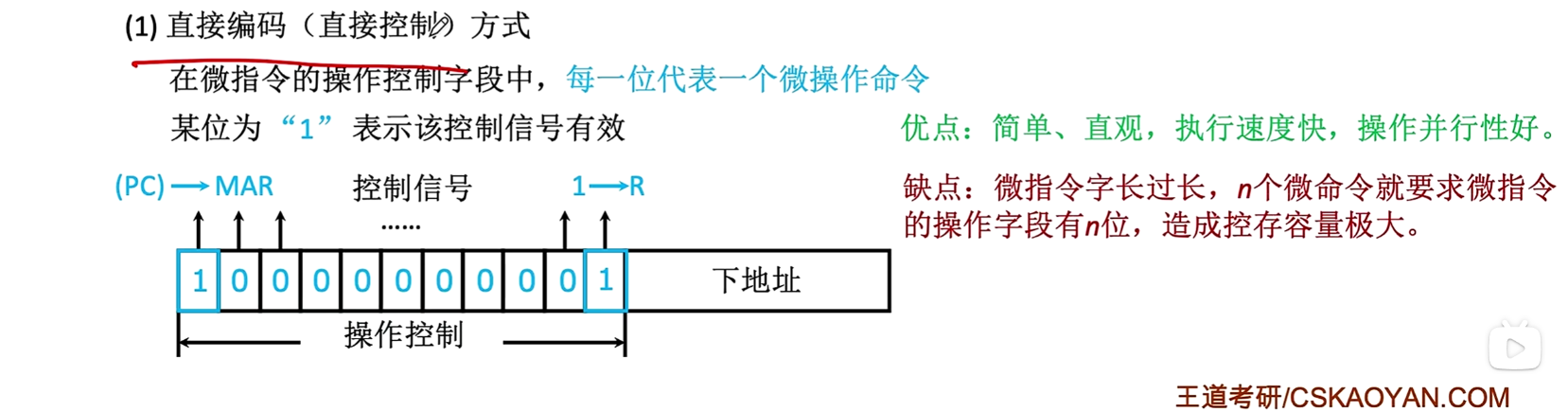

1.直接编码方式 ==【效率最高】==

  • 把操作字段的每一位bit，代表一个微操作命令。

image-20260305163115809

2.字段直接编码方式

  • 把操作控制部分分成几段。
  • 把相同的微命令放在不同段内，把互斥的微命令放在同一段内。
  • 每一段留出一个状态位（表示本字段不发出微命令）
  • ==微地址总位数：==微命令位数+微命令位数+…+判断测试位数+后继地址位数

3.字段间接编码方式

下一条微指令的地址形成方式

image-20260304182749430

三、==微程序控制单元μCU的设计==

设计步骤：

1.分析每个阶段的微操作序列

2.写出对应机器指令的微操作命令及节拍安排

3.确定微指令格式

4.编写微指令码点

1.分析每个阶段的微操作序列

eg取值周期（公共）

image-20260304191133745

2.写出对应机器指令的微操作/命令及节拍安排

可看出微程序控制器速度比硬布线控制器要慢。

image-20260304191241943

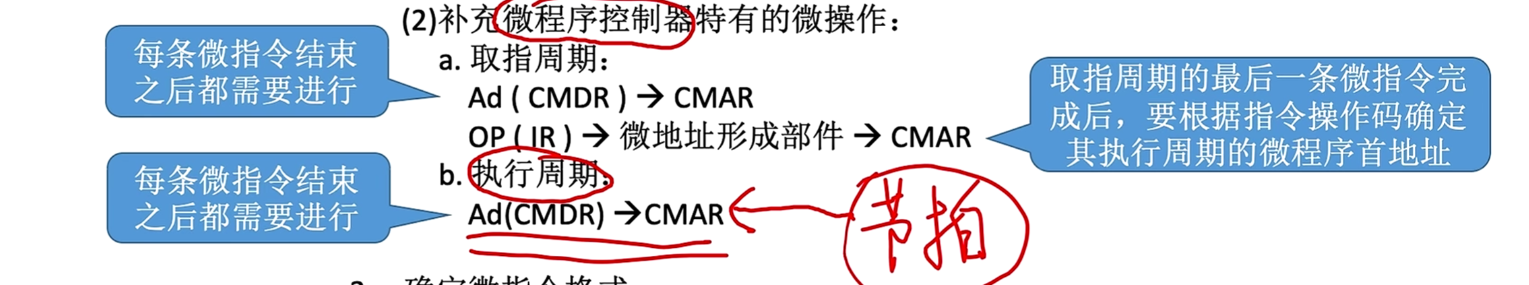

  • 微程序控制器（相比于硬布线）特有的微操作：

image-20260305164310237

3 4

image-20260304192017615

硬布线VS微程序

微程序规整，速度慢

==硬布线快，不规整（纯硬件嘛）==

image-20260304192538982

总结

image-20260304192655495

补充：

微处理器：是相对于大型处理器而言的，和微控制器没有必然联系。

汇编程序员可见的寄存器：基址寄存器，PSW，PC，通用寄存器组

==汇编程序员不可见的：MAR，MDR，IP指令寄存器，微程序控制器。==
